汽车发动机储油润滑用油底壳结构

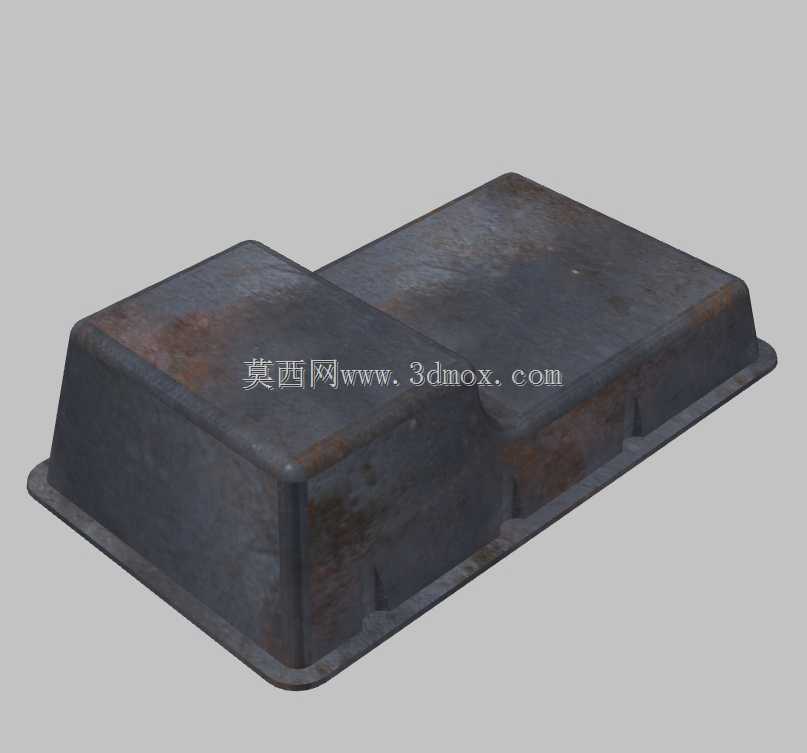

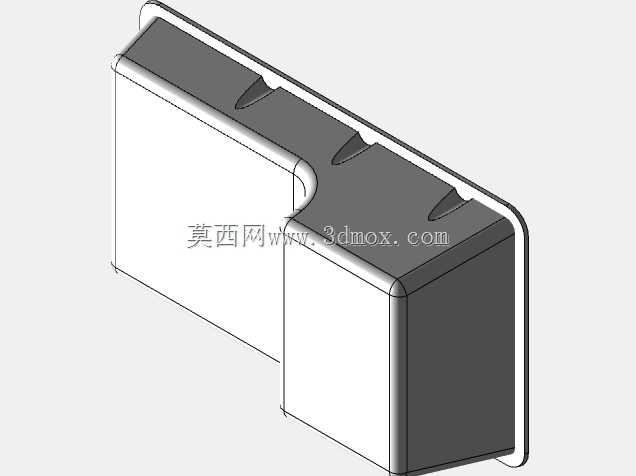

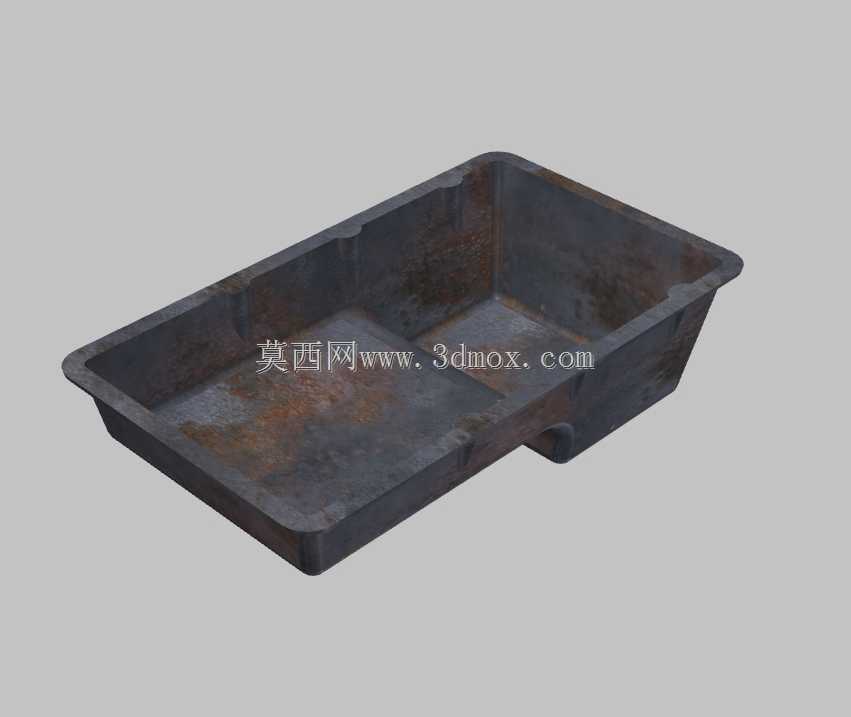

在车用内燃机的润滑回路中，油底壳承担着封闭曲轴箱下部、储存循环润滑油、承接各摩擦副回流机油、沉淀润滑油中杂质的核心作用，是发动机润滑系统不可或缺的壳体类部件。这款油底壳采用深浅腔错位的阶梯式结构设计，较深的主油腔可在车辆上下坡、加减速、侧倾行驶时保证机油泵吸油口始终浸没在油液内，避免出现吸空导致的润滑失效；较浅的副腔则可在曲轴高速回转时，减少连杆曲柄对油面的搅动，降低机油起泡概率与运转阻力，同时为曲轴平衡块预留足够的运动避让空间，避免运转干涉。壳体边缘设置整圈外翻的安装法兰面，法兰上预留均匀分布的螺栓过孔，安装时配合密封垫片与缸体下平面贴合紧固，可保证结合面的密封性能，防止机油渗漏，同时具备足够的连接刚度，避免发动机运转振动导致连接松动。壳体侧壁设置多道向内冲压的加强筋结构，既可以提升薄壁壳体的整体刚性，抑制振动噪声，也能在车辆行驶过程中对油液流动起到一定的缓冲作用，减少油面的剧烈波动。壳体底部预留有放油螺塞的安装孔位，位置处于油腔最低点，可在保养时彻底排空腔体内的旧机油与沉积杂质，部分区域还可根据设计需求设置机油液位传感器、油温传感器的安装接口，方便实时监测机油状态。建模过程中优先保证安装法兰的平面度公差、各螺栓孔的位置度精度，同时对壳体的拔模角度、圆角过渡做了符合冲压工艺的处理，避免出现应力集中的尖角结构，壁厚设置兼顾轻量化与结构强度要求，既不会因壁厚过大增加整机重量，也不会因壁厚过薄导致受冲击变形、密封失效。在整车装配边界上，该油底壳的外形轮廓充分避让了前副车架、转向拉杆、排气歧管等周边底盘部件，最小离地间隙满足整车通过性要求，不会在车辆行驶过程中与路面凸起发生剐蹭，同时预留了机油滤清器、机油冷却器的管路连接空间，适配多数纵置布局的四缸内燃机安装需求。
