黄铜内螺纹手动球阀三维设计模型

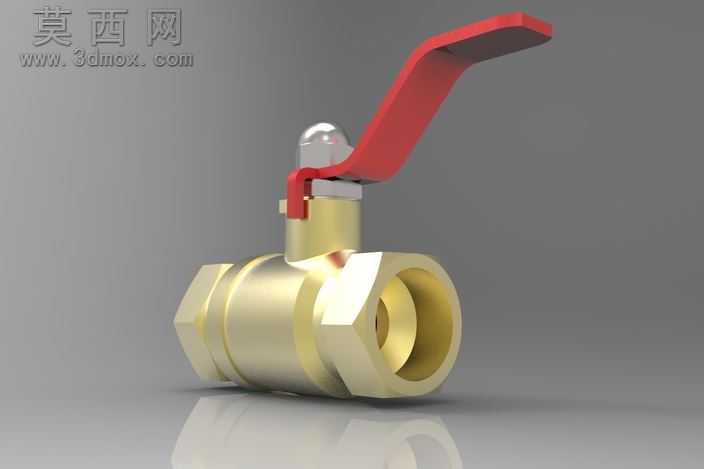

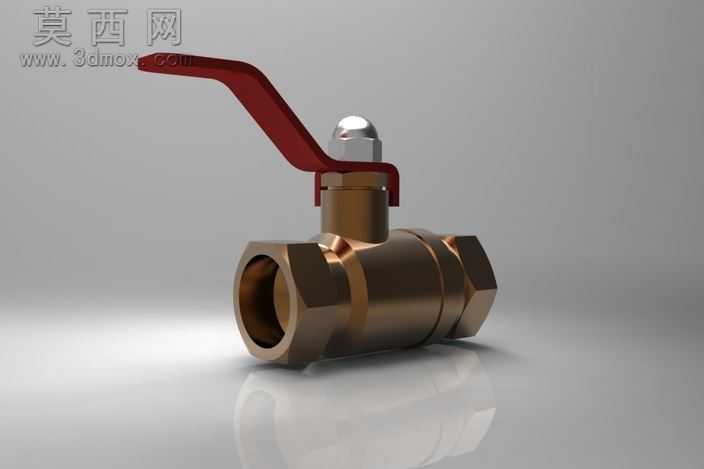

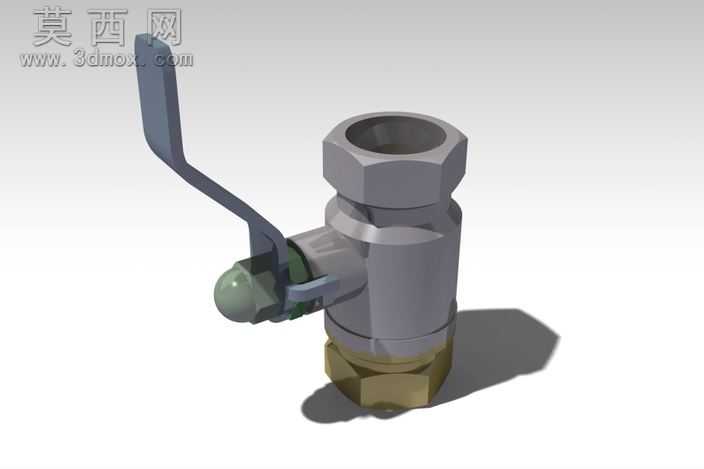

本款球阀三维模型采用Catia V5R20完成全参数化建模，建模过程严格遵循手动球阀的实际生产制造规范，完整还原了产品的每一处结构细节。模型整体以黄铜材质为核心材质设定，渲染阶段通过调整金属材质的粗糙度、反射率与环境光遮蔽参数，精准呈现出黄铜锻压件特有的温润金属光泽，阀体表面的机加工纹理、六角接头的棱角过渡都做了精细化处理，搭配红色酚醛塑料材质的扳动手柄，金属与非金属材质的质感对比清晰，视觉呈现效果贴近真实工业产品样态。结构设计上，模型完整构建了阀体、球形阀芯、阀杆、密封填料、手柄锁紧螺母、两端内螺纹连接端等全部核心零部件，各部件间的装配关系完全符合实际装配逻辑：球形阀芯的通孔直径与阀体通径匹配，阀杆与阀芯的连接卡槽定位精准，扳动手柄的旋转角度限位结构做了完整还原，可直观呈现球阀90度旋转实现通断的工作原理，两端内螺纹的牙型、螺距参数符合常规管路连接标准，可直接用于管路系统的装配模拟。设计过程中优先考虑了模型的工程实用性，所有特征均采用可编辑的参数化特征构建，未出现不可编辑的导入碎面，使用者可根据实际工程需求调整通径、壁厚、手柄长度等核心参数，也可直接导出至其他三维软件完成工程图生成、装配干涉检查、流体仿真前处理等工作。模型同时提供STEP、IGES等通用中间格式，可适配绝大多数三维设计软件的使用需求，能够应用于五金产品设计教学、管路系统方案展示、阀门类产品结构优化等多个场景，帮助设计者快速完成方案验证与设计迭代，省去从零开始建模的大量时间成本，模型的结构精度完全满足工业级设计的使用要求，可作为同类型阀门产品设计的参考基础模型。
