等离子切割木匠角连接支架结构设计

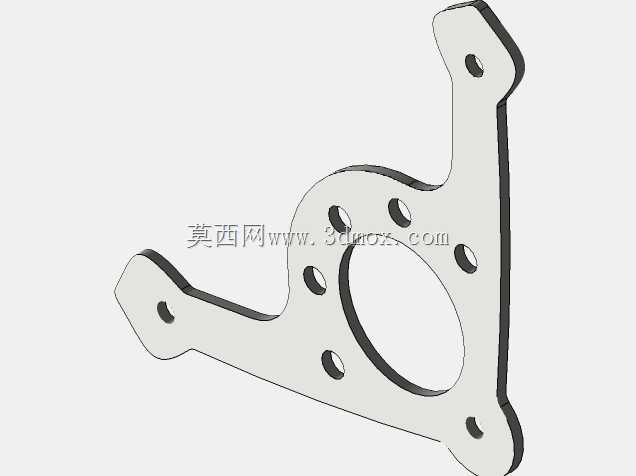

这款等离子切割成型的角部连接构件，主要面向木工加工场景的工装架、操作台、简易防护栏的角部刚性连接需求，替代传统焊接角码或木质榫接角件，适配现场快速装配的作业模式。从结构设计逻辑来看，构件采用三臂延伸的异形轮廓，三个延伸臂分别对应三个垂直交汇的安装面，每个臂端都预留了沉头安装孔位，孔位边缘做了等离子切割后的倒角处理，避免安装时螺栓头凸起刮蹭作业物料，同时保证连接件与被安装型材表面完全贴合，不会出现装配间隙导致的连接松动。中间区域的大尺寸镂空设计，一方面是为了降低构件整体重量，减少材料消耗，另一方面是为了避让安装交汇位置的型材棱角，避免角部干涉导致的装配不到位，镂空周边均匀分布的小孔，既可以作为辅助定位孔，适配不同规格型材的安装孔距调整，也能在一定程度上分散构件受力时的应力集中，避免长期受载后出现角部开裂的问题。从安装边界来看，三个延伸臂的长度经过匹配常用20/30/40系列工业铝型材以及40*40mm木方的截面尺寸设计，安装孔的中心距完全对应型材端面的标准孔位，不需要现场二次打孔即可直接装配，构件整体厚度适配等离子切割常用的3-5mm碳钢板材，切割后无需额外铣削加工即可满足平面度要求，装配后三个方向的连接面垂直度公差控制在0.2mm以内，能够保证角部连接后框架的整体方正度，不会出现框架歪斜的问题。在实际使用场景中，这类构件除了木工操作台的搭建，也可以用于小型仓储货架的角部加固、设备防护围栏的快速拼接，相比传统的直角角码，三向延伸的结构可以同时完成三个方向型材的连接，减少了连接件的使用数量，装配效率提升明显，等离子切割的加工方式也让构件的轮廓可以根据实际需求快速调整，不需要开模即可实现小批量定制生产，适配现场施工的灵活调整需求。构件的受力设计上，每个臂的截面宽度经过载荷校核，在常规的操作台静载工况下，单个角件可以承受不低于150kg的垂直载荷，不会出现臂部变形的问题，边缘的圆弧过渡设计也避免了尖锐棱角带来的作业安全隐患，整体结构没有多余的冗余设计，在保证连接强度的前提下最大化压缩了材料成本，适合批量加工使用。
