模制纤维多格定位承托托盘结构

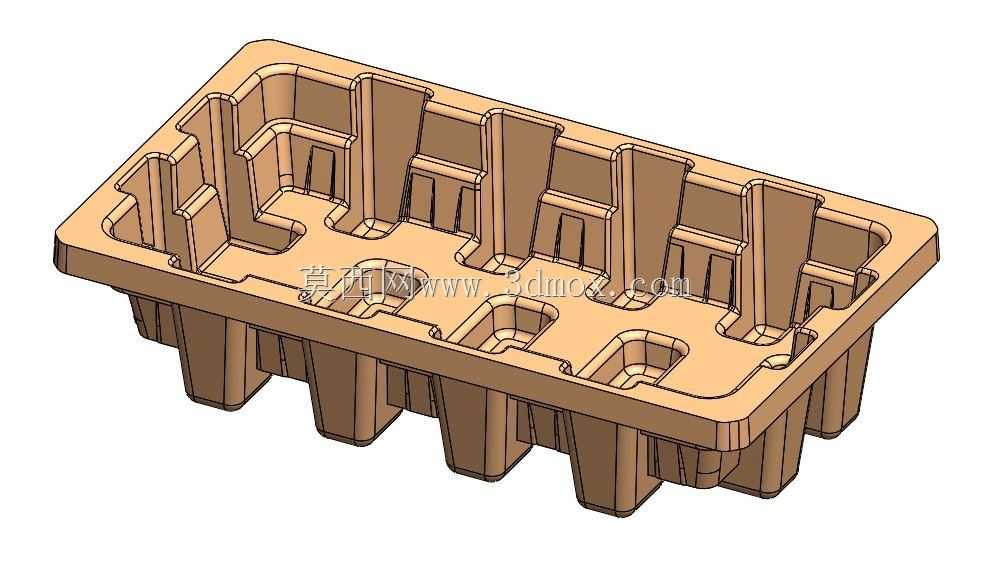

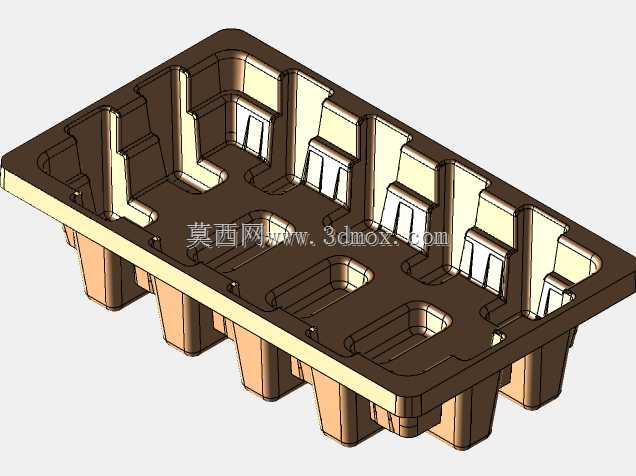

这类模制纤维托盘多应用在成品周转、内包装防护场景中，核心作用是为被承托物件提供精准的定位约束，同时在运输、堆叠过程中吸收外部冲击，避免物件之间发生磕碰、移位造成外观损伤或功能失效。从结构设计来看，托盘整体采用一体模压成型的薄壁结构，上表面根据被承托物件的外形轮廓设置了多组独立的定位型腔，型腔侧壁带有连续的加强筋结构，既能够提升侧壁的抗形变能力，避免物件装入时侧壁发生弯折塌陷，也能在物件放入后形成多点位的侧向约束，限制物件在水平方向的窜动。托盘底部对应每个型腔的位置设置了向下凸起的支撑脚，支撑脚的排布与上表面型腔的受力点完全对应，当多层托盘堆叠时，上层托盘的支撑脚可以嵌入下层托盘的对应空位，既能够提升堆叠状态的稳定性，避免层间滑移，也能让上层载荷通过支撑脚直接传递到下层托盘的受力结构上，避免压损下层托盘中放置的物件。设计过程中需要重点控制型腔的深度与拔模角度，既要保证物件放入后有足够的嵌入深度实现定位，也要兼顾模制成型后的脱模便利性，侧壁的拔模斜度通常根据纤维材质的成型收缩率做对应调整，避免脱模时出现型腔边缘拉毛、变形的问题。托盘的外轮廓尺寸需要匹配对应的周转箱、外包装箱的内部安装边界，侧边的圆角过渡既能够避免应力集中造成托盘边角破损，也能减少装配入箱时的卡滞问题。上表面型腔之间的连接筋板做了等厚度设计，保证模压过程中纤维材料的流动填充均匀，避免出现局部壁厚过薄导致的结构强度不足问题。支撑脚的高度设置需要预留足够的底部间隙，一方面在托盘放置到平面时能够让底部空气流通，避免潮湿环境下积留水汽，另一方面也能为被承托物件突出于托盘下表面的部分预留避让空间，防止放置时物件直接接触承载面造成磨损。整体结构没有额外的装配部件，一体成型的工艺也让托盘本身具备较好的回收再利用特性，适配当前工业包装、物流周转环节对防护结构轻量化、环保化的使用需求。
