后轮驱动一体式轮毂轮辋结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237408
  • 后轮驱动一体式轮毂轮辋结构设计
  • 后轮驱动一体式轮毂轮辋结构设计

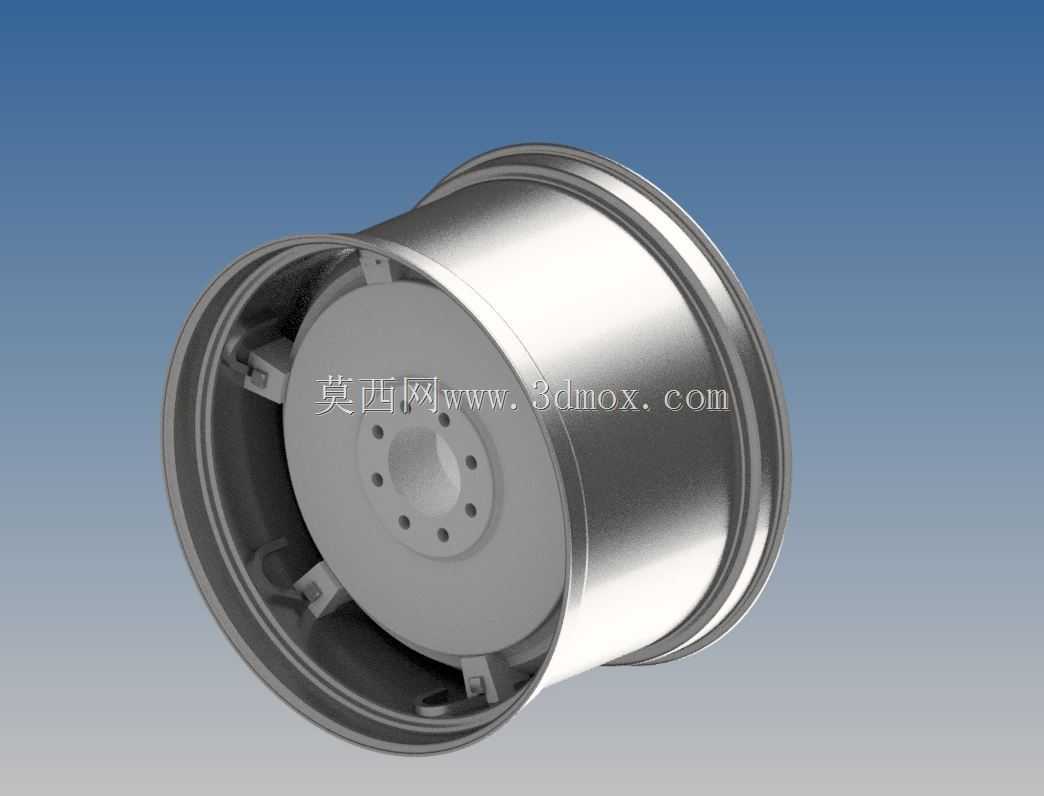

该轮组结构针对后轮驱动工况设计,核心集成了轮辋本体与驱动连接基座,在小型农用机械、场地作业车辆的行走系统中可直接作为驱动端行走部件使用,替代传统分体式轮毂加轮辋的组合结构,减少装配环节的同轴度累积误差。从实际应用场景来看,这类一体式轮组多用于低速重载的作业场景,比如田间作业的小型牵引机具、厂区内的短途转运小车,需要承受驱动扭矩输出的同时,兼顾径向承载能力,应对非铺装路面的颠簸冲击。设计过程中优先考虑了安装边界的适配性,轮辋的外缘尺寸匹配常规低压农用轮胎的安装规格,轮辋挡圈的高度与倾角符合轮胎装配的过盈配合要求,避免车辆行驶过程中出现轮胎脱圈的风险。中心的驱动连接盘采用多螺栓孔布局,孔位分布围绕中心轴呈等角度圆周排列,可直接与驱动半轴的法兰盘对接,螺栓孔的沉台深度经过匹配设计,保证螺栓锁紧后端面不突出连接盘平面,不会与周边的制动部件、防尘护板产生运动干涉。轮辋与中心连接盘之间采用辐板式支撑结构,支撑筋的排布角度经过受力优化,在传递驱动扭矩时可将应力均匀分散到整个轮辋圆周,避免局部应力集中导致的结构开裂,同时支撑筋的厚度在满足强度要求的前提下做了轻量化处理,降低轮组自身的转动惯量,减少驱动过程的动力损耗。在安装边界的考量上,轮组的轴向宽度经过严格控制,装配后轮辋内侧与车架纵梁、制动鼓之间预留足够的安全间隙,即使在满载工况下车桥产生形变量,也不会出现轮组与周边部件的剐蹭问题。轮辋的气门嘴预留位置设置在两支撑筋之间的空隙区域,方便后期轮胎充气维护时的操作,不需要额外拆卸周边护板即可完成胎压检测与充气作业。从结构特性来看,一体式的成型结构比分体焊接式轮组的整体刚性更强,在频繁启停、急加速的驱动工况下,连接部位不会出现焊缝开裂、松动移位的问题,适合长期在高负荷、低维护条件的作业场景下使用。设计时还考虑了轮胎拆装的便利性,轮辋的一侧采用深槽式结构,轮胎拆装时不需要使用大型专用压胎设备,使用常规手动工具即可完成轮胎的更换作业,降低了户外作业场景下的维护难度。
