塔式谷物烘干处理设备结构设计

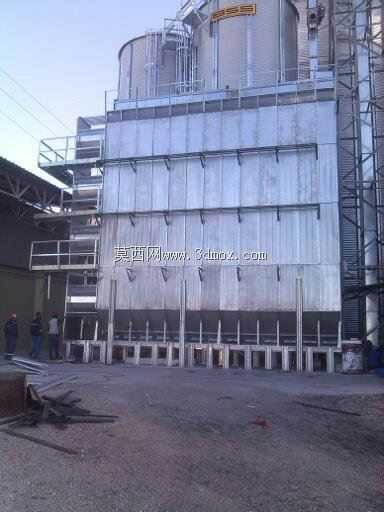

这套塔式谷物干燥设备的三维结构，主要面向规模化粮食收储、农产品加工场站的产后处理场景，在东北、华北的粮食主产区，这类设备是收粮季核心的产后处理装备，能解决收获期高水分谷物无法直接入库存储、易霉变发芽的痛点，覆盖玉米、小麦、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的干燥作业需求。从实际作业逻辑来看，设备采用顺逆流结合的干燥工艺设计，主体为立式塔状钢结构，内部设置多层角状盒通风道，热风从进风段进入塔体后，穿过料层与谷物充分接触带走水分，不同干燥段匹配差异化的风温与风速，避免高温快速干燥导致的谷物爆腰、破碎率升高问题，出料段设置缓苏层，让谷物内部水分逐步向外扩散，保证干燥均匀度，干燥后的谷物水分差可控制在1个百分点以内，满足国家商品粮存储的水分标准。设计阶段首先考虑的是场站的安装边界，这类设备通常安装在粮食仓储库区的露天作业区，主体塔架高度根据处理量不同适配不同规格，单台日处理100吨级的设备主体高度约18米，配套的上料提升机、出料输送机、热风炉系统需要预留周边不少于8米的操作与检修空间，设备基础采用钢筋混凝土浇筑，需要匹配设备满载时的总重量做承重核算，避免沉降导致的塔体倾斜。设备的上料端配套斗式提升机，将湿谷物从地面料坑输送至塔体顶部的储料段，通过布料器均匀布入干燥层，料位传感器实时监测塔内料层高度，自动匹配上料速度，避免溢料或者空段运行；排料段采用变速排料轮，可根据谷物初始水分、环境温度调整排料速度，匹配不同的干燥时长需求；废气通过塔体顶部的排潮段排出，配套的除尘装置可减少作业过程中的粉尘外溢，满足库区环保作业要求。从结构建模的细节来看，塔体外壳采用波纹钢板拼接设计，既保证结构强度，又能降低设备自重，内部通风道的角度经过反复校核，避免谷物在风道间隙残留导致的霉变隐患，检修平台沿塔体分层设置，每层平台都预留了检修门，方便运维人员进入塔内清理残留、更换易损件，配套的热风管道做了保温层设计，减少热风输送过程中的热量损耗，降低设备运行的能耗成本。
