木制双联碾磨机机架结构设计

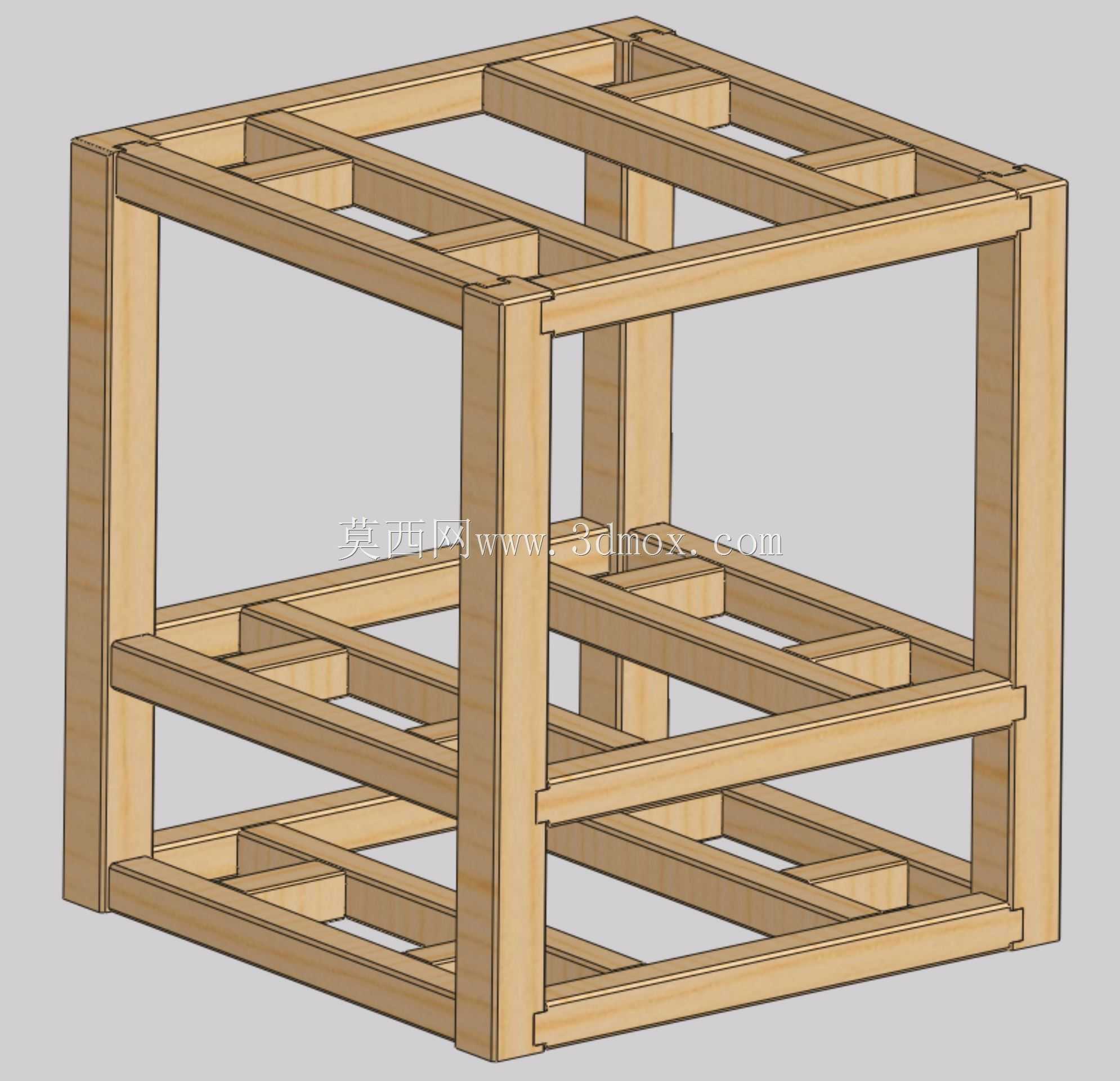

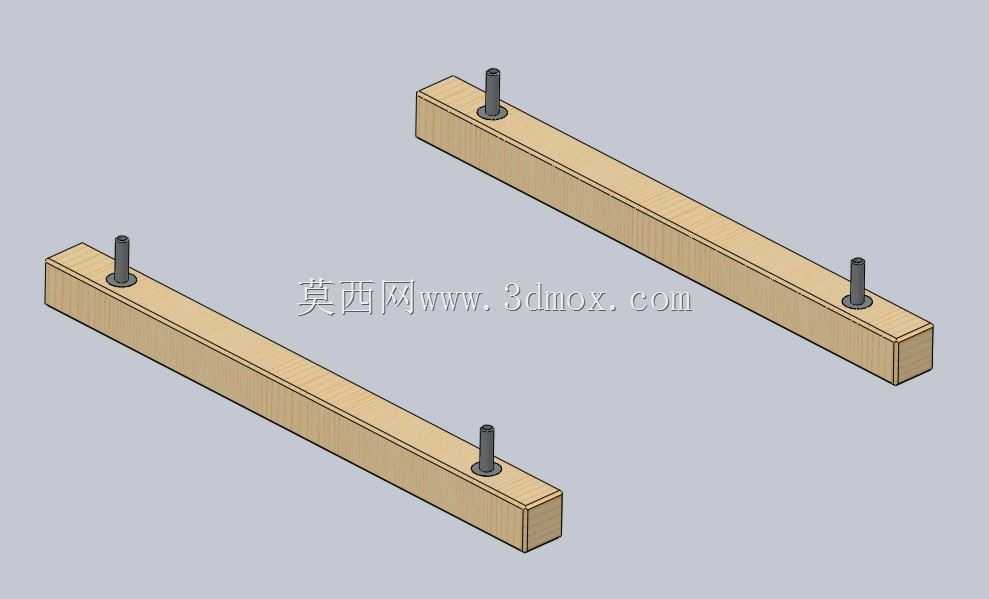

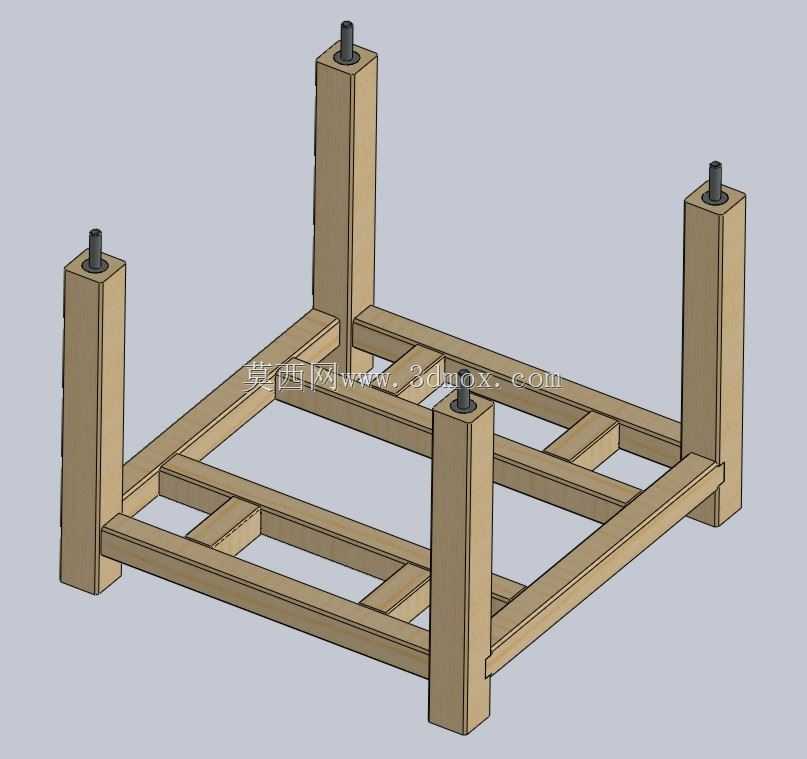

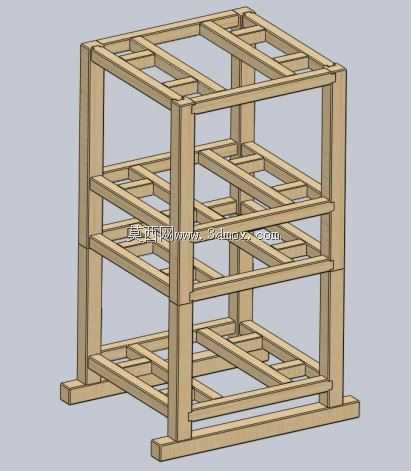

该结构为双联碾磨机的木制承载机架，主要应用于小型粮油加工、农副作物初加工场景，可承担谷物、玉米、栗子、坚果、草药、油料籽等多种物料的碾磨作业承载需求，适配乡村作坊、小型加工点的低产能加工场景，相比金属机架具备自重轻、取材便捷、加工门槛低的特点，适合非工业化量产场景下的设备搭建。从功能特性来看，该机架采用全实木方料拼接的框架式结构，整体为立方体笼式布局，竖向设置四根通长主立柱作为主要承载构件，沿高度方向分层设置横向围合梁，每层横向梁之间增设交叉布置的内撑方料，既可以分散上部碾磨组件作业时产生的振动载荷，也能避免框架受侧向力出现形变，底部设置双层格栅式承托梁，可直接承托碾磨辊、传动组件的安装底座，无需额外加装承重垫板，上层预留的方形开口为碾磨腔的安装位，四周的横向梁可作为进料导槽的固定基准。设计思路上优先考虑木制构件的连接可靠性，所有横竖方料的交接处均采用榫接结构，未额外设置金属固件，既降低了加工时的配件需求，也避免了金属构件接触粮油物料带来的污染风险，结构分层逻辑完全匹配碾磨机的装配顺序，从底部承托层到中部传动层再到上部碾磨层，每层框架的内空尺寸严格对应各组件的安装边界，装配时可逐层叠装定位，无需复杂的工装辅助。外形尺寸方面，整体框架的长宽高比例接近1:1:1，竖向立柱的截面尺寸大于横向梁，保证竖向承载的刚度，各层横向梁的间距根据碾磨辊的直径、传动带轮的安装空间预留，底部格栅梁的间隙控制在合理范围，既保证承托强度，也能让碾磨过程中漏下的细料直接下落收集，不会在机架内部积料。安装边界上，框架底部的四根主立柱下端为平整接触面，可直接放置在硬化地面或者简易木垫板上，不需要打膨胀螺栓固定，适配乡村作坊地面不平整的使用场景，框架四周的外侧面为平整平面，可直接固定传动护罩、进料斗支架等附属配件，各构件的外露边缘均做了倒角处理，避免装配和使用过程中出现磕碰划伤，整体结构没有冗余构件，每一根方料都承担对应的承载或定位作用，木制材料的阻尼特性还能吸收一部分碾磨作业产生的振动，降低作业时的共振噪音，适合小型加工场景低噪音、易搭建的使用需求。
