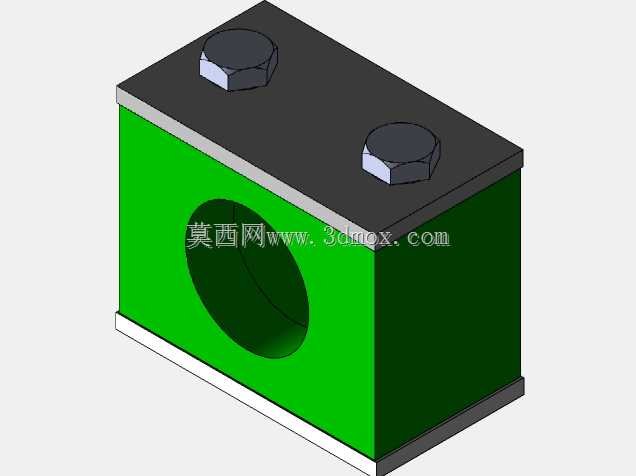

带锁紧螺栓的方形轴套固定座结构

这款方形轴套固定座，在常规的光轴锁紧、导向轴支撑场景中应用十分广泛，常见于自动化生产线的导向机构、小型工装夹具的定位单元、输送设备的轴端固定工位，承担着径向抱紧光轴、限制轴件轴向窜动、为轴系提供稳定支撑基座的作用。从结构设计来看，主体采用方块式座体设计，相比圆形固定座，方形结构的安装贴合面更大，在设备安装板上固定时，可通过底面与安装面完全贴合，避免锁紧后出现座体偏转的问题，适配平面安装的各类工位，不需要额外加工弧形安装槽，降低安装基面的加工难度。座体中心加工有贯通的圆形轴孔，用于穿装对应直径的光轴，轴孔的加工精度直接决定了轴件安装后的同轴度，设计时轴孔公差通常选用H7级，既保证轴件可顺利穿入，又能减少轴与孔之间的径向间隙，避免轴件运行时出现晃动。座体顶面加工有两个垂直于轴孔轴线的螺纹孔，用于装配内六角锁紧螺栓，双螺栓的锁紧布局相比单螺栓结构，锁紧力分布更均匀，不会出现单点锁紧导致轴件被顶偏的问题，两个螺栓沿轴孔轴向排布，锁紧时可在轴向上形成两个压紧点，大幅提升抱紧力，即便设备运行存在小幅振动，也能保证轴件位置不发生偏移。座体上下边缘设计有凸边结构，既可以提升座体的结构强度，避免螺栓锁紧时座体开口处出现应力变形，同时下凸边可作为安装定位的基准边，安装时可直接靠住安装板的定位边快速定位，减少调整时间。从安装边界来看，这类固定座的外形尺寸通常根据适配轴径做系列化设计，以适配常见直径的光轴为例，座体的宽度、高度尺寸会略大于轴孔直径的两倍，保证座体有足够的结构强度承受锁紧力与轴件的负载，顶面两个螺纹孔的孔距经过合理排布，既不会距离轴孔过近导致孔壁过薄强度不足，也不会距离过远导致座体整体尺寸过大占用过多安装空间。设计过程中需要重点考虑螺栓锁紧时的应力分布，避免螺纹孔与轴孔之间的壁厚过薄，反复锁紧后出现壁面开裂的问题，同时座体的棱边做了小倒角处理，避免安装调试时划伤操作人员，也能去除加工产生的毛刺。在实际使用中，这类固定座不需要额外加工轴上的定位槽，直接抱紧光轴即可实现固定，安装调整十分便捷，可根据实际需求在轴向上任意调整固定位置，适配不同的安装间距要求，在小型自动化设备、非标工装、检测治具中都有很高的应用频次。
