皮带传动用立式滑轮支撑结构

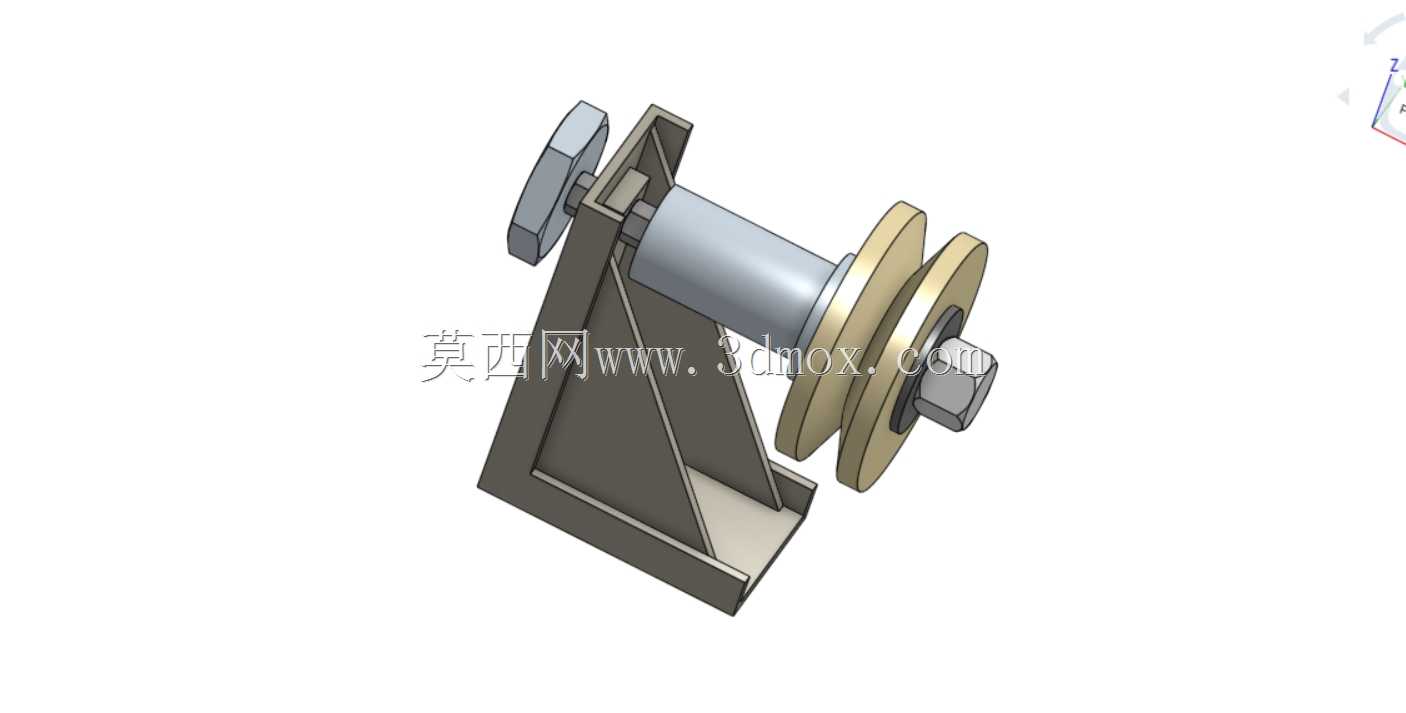

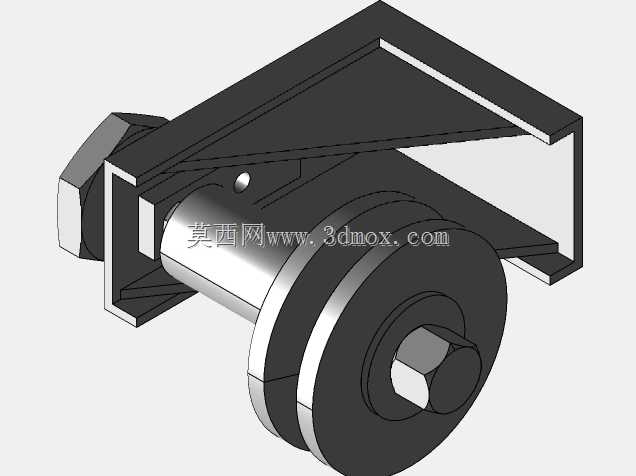

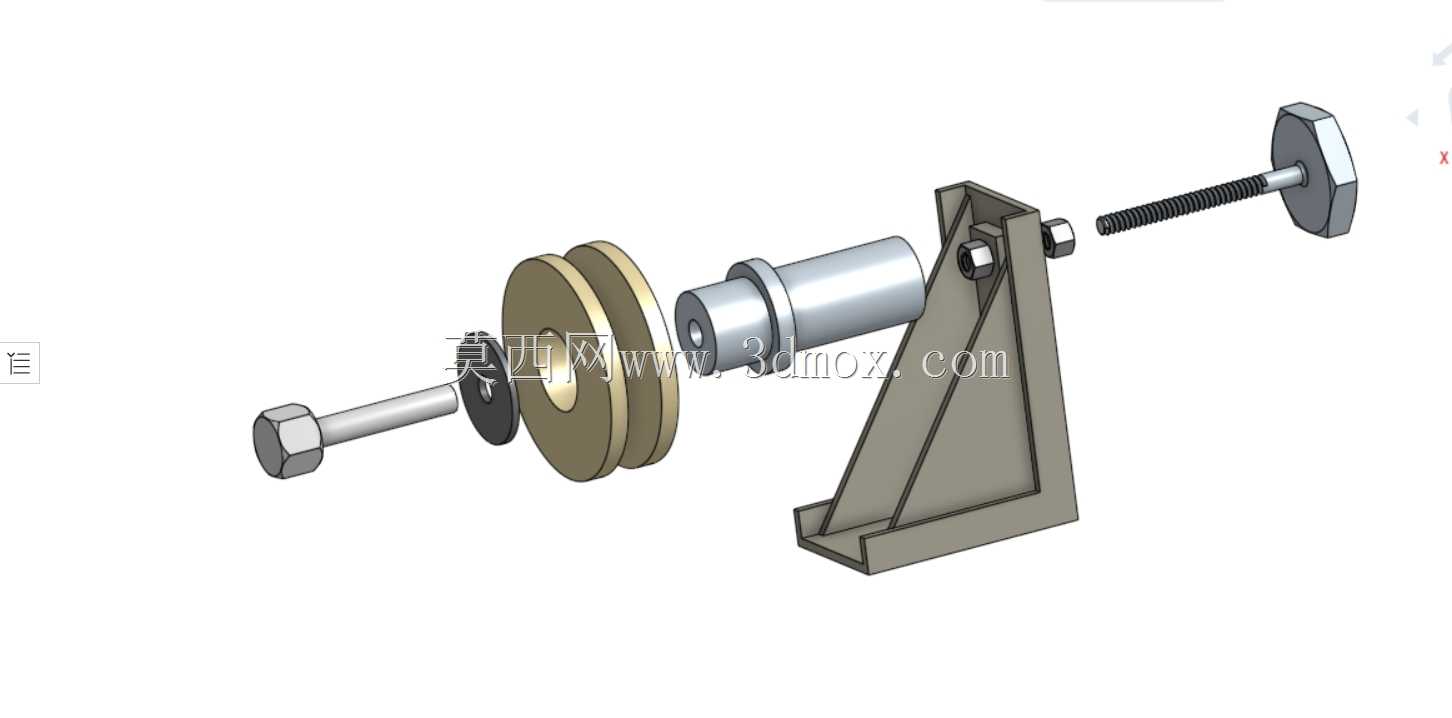

该支撑结构主要应用在中小功率皮带传动场景中，常见于轻工输送线、小型加工设备的动力传递区段，核心作用是在设备运行过程中为皮带轮提供稳定的径向与轴向支撑，抵消皮带张紧后产生的侧向拉力，避免轮轴出现挠曲变形，保证皮带始终处于合理的张紧行程内，减少皮带跳齿、跑偏的异常工况。从结构设计来看，整体采用立式单悬臂支撑布局，底部为带加强筋的L型安装基座，基座底板预留安装孔位，可直接通过螺栓固定在设备的安装基准面上，加强筋沿支架受力方向布置，能够有效承载轮轴传递的垂直载荷与倾覆力矩，避免支架在长期交变载荷下出现焊缝开裂或者结构变形。轮轴部分采用阶梯轴设计，轴端设置手轮结构与锁紧螺母，既可以通过手轮微调滑轮的轴向位置，匹配不同宽度的传动皮带安装需求，也能在调整到位后通过锁紧螺母锁止轴向位置，防止运行过程中滑轮出现轴向窜动。滑轮采用双轮缘结构，轮缘的凸起高度刚好能够限制皮带的侧向偏移量，轮体与轴之间设置转动配合面，保证滑轮转动过程中阻力均匀，无卡滞异响。从安装边界来看，该结构整体占用横向空间较小，适合安装在设备侧方的空余位置，基座的安装孔距适配常规的型材安装基准，不需要额外加工过渡连接板即可完成装配，轮轴的中心高经过匹配设计，能够适配多数同规格皮带传动的中心高要求，不需要额外调整主动轮、从动轮的安装位置即可完成张紧支撑。设计过程中重点考虑了受力传递路径，皮带的张紧力通过滑轮传递到轮轴，再通过轴与支架的配合面将载荷分散到整个立式支架上，最终通过底部安装面传递到设备基体，整个传力路径没有应力集中的薄弱截面，支架的板材厚度经过受力校核，能够满足长期满负载运行的强度要求，同时兼顾了结构轻量化，不会给设备带来额外的重量负担。日常维护过程中，只需要定期检查锁紧螺母的预紧力，在滑轮转动配合面补充润滑脂即可，不需要拆解整个支撑结构，维护操作十分便捷，适合在连续运行的生产类设备上使用，能够有效降低皮带传动系统的故障概率，延长皮带与配套传动部件的使用寿命。
