蝶形羊角元宝蝶形螺母三维设计

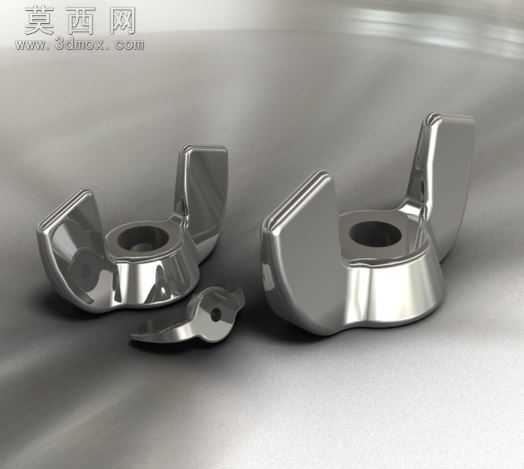

本次设计的蝶形螺母，也常被称为羊角螺母、元宝螺母、蝴蝶螺母，是一款无需额外工具即可手动拧紧拆卸的紧固件，在需要频繁拆装、徒手操作的装配场景中应用广泛。建模过程中首先梳理产品的核心结构：整体分为中部带内螺纹的环形基体，以及两侧对称延伸的蝶形翼片两部分，建模时先绘制基体的回转截面，通过回转命令生成带标准内螺纹的环形基座，螺纹参数匹配通用公制螺纹标准，保证与对应规格螺栓的适配性。两侧翼片的建模是本次设计的重点，先绘制翼片的外轮廓草图，轮廓采用流畅的弧形过渡，既符合人手捏持时的人体工学弧度，避免棱角划伤操作人员，也保证翼片受力时的结构强度，不会因拧紧力矩过大出现断裂变形；翼片与基体的衔接位置做了圆角过渡处理，消除应力集中点，提升零件的整体结构可靠性。材质设定为常用的镀锌钢材，渲染时赋予金属镀铬材质效果，还原金属零件的高反光质感，通过环境光的调整展现翼片曲面的流畅弧度与金属光泽，同时清晰呈现内螺纹的规整牙型结构。设计过程中充分考虑零件的实际使用需求：翼片的张开角度、厚度尺寸经过反复调整，既保证徒手拧动时能施加足够的拧紧力矩，满足常规连接的紧固要求，又不会因翼片过大造成安装空间的浪费，适配紧凑的装配环境。模型包含完整的零件结构细节，可直接用于装配模拟、产品演示、3D打印验证等场景，也可作为标准件导入各类机械装配体中使用，为相关设备的设计开发提供精准的标准件模型支撑，减少设计人员重复绘制标准件的工作量，提升机械设计的整体效率。
