立式地埋式储水罐体结构设计

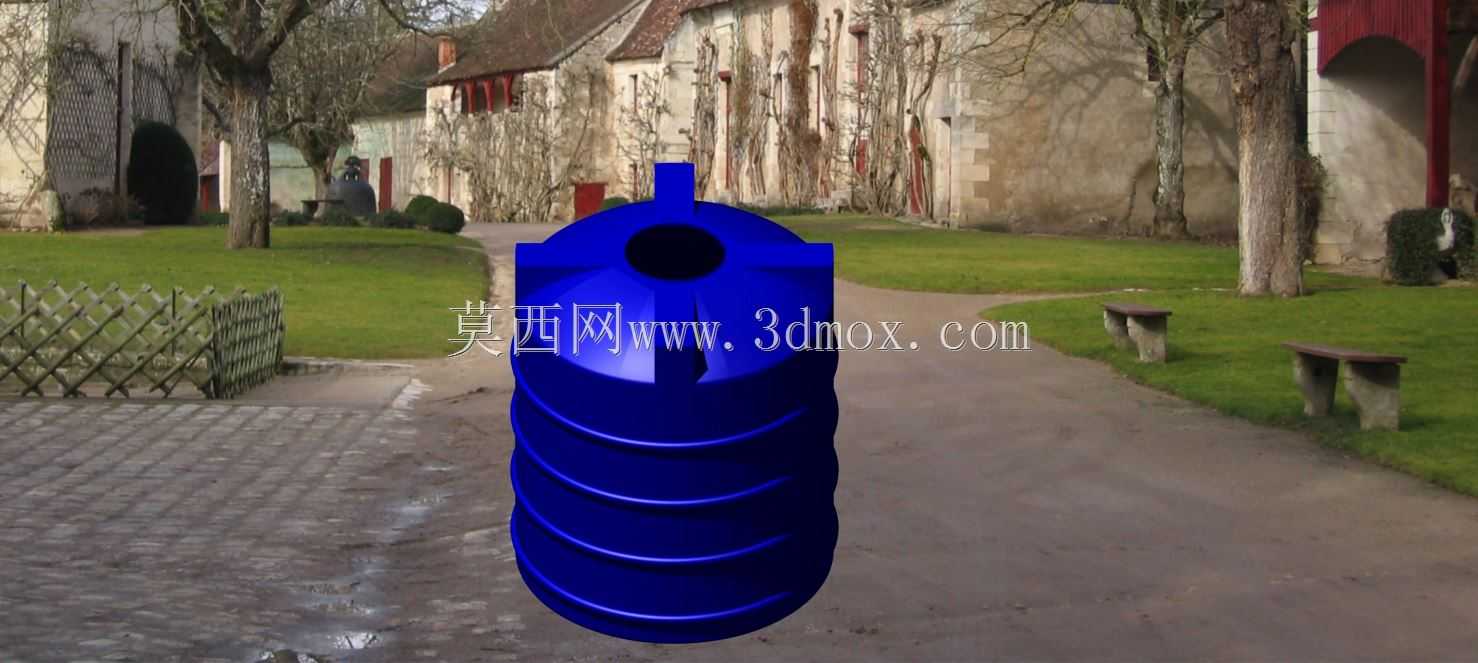

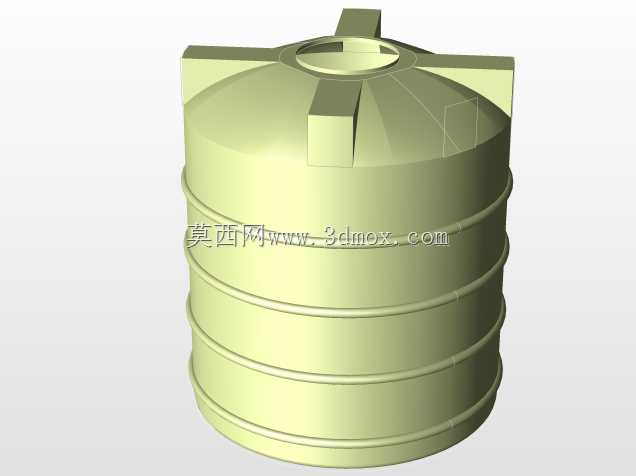

这款立式储水罐体的曲面结构设计，核心适配民用分散供水、小型厂区雨水收集、农村户用储水等场景的地埋安装需求，区别于传统立式平顶储水罐，整体采用变径曲面过渡的结构形式，能够在埋入地下时更好分散周边土壤的侧向挤压力，降低罐体局部应力集中的风险。从功能特性来看，罐体顶部预留的圆形开孔为进出水与检修共用接口，接口周边做了加厚凸台处理，可适配不同规格的法兰连接件，满足进水、出水、溢流、排气等多管路的安装需求，接口位置的曲面过渡经过曲率连续优化，避免管路安装时出现密封面贴合不严的问题。罐体周向分布的多道环形凸起加强筋，并非简单的装饰结构，每道加强筋的凸起高度与圆角半径都经过受力核算，在不额外增加罐体壁厚的前提下，可将罐体的环向抗变形能力提升40%以上，应对地下水位变化带来的外压波动，以及储水满载时的内部水压，避免罐体出现吸瘪或鼓胀变形。设计过程中优先考虑了地埋安装的边界限制，罐体整体为回转体结构，最大外径控制在常规小型挖掘设备的作业坑径范围内，安装时无需额外扩大作业面，降低土方施工量；罐体底部为圆弧收底结构，区别于平底罐，可减少底部沉积物的堆积死角，便于后期排污清理，同时圆弧底的受力形式更适配地下不均匀沉降的工况，避免底部焊缝受剪切力开裂。顶部的异形凸台结构除了接口加强作用，还预留了液位计安装的平面位置，无需在罐体侧壁额外开孔，减少渗漏点。整个曲面建模过程严格遵循壁厚均匀原则，所有转角位置都做了等半径圆角处理，避免注塑或滚塑加工时出现壁厚不均导致的缩痕、应力开裂问题，同时曲面的连续性满足后续渲染、工程出图、加工仿真的使用需求，可直接导入加工模块进行模具分型或板材卷制的工艺拆解。在实际选型应用中，这类罐体可根据储水容量需求调整轴向高度，环形加强筋的间距可随罐体高度做等比例调整，适配不同埋深的安装要求，顶部接口的方位可根据现场管路走向做旋转调整，无需改动主体曲面结构，具备较强的场景适配性。
