带通风结构的电气设备钣金防护外壳

　　这款钣金外壳主要面向小型电源类电气设备的防护需求，常见于工业控制现场的小型供电模块、低压配电支路的变压单元配套使用，这类场景下设备往往安装在车间立柱侧、设备旁侧墙面或者生产线边的支架上，既需要隔绝车间内的粉尘、切削液飞溅对内部电气元件的侵蚀，又要保证设备运行过程中产生的热量能够及时散出，避免内部绕组、电子元件长期处于高温环境下加速老化。从结构设计来看，外壳采用分体式的盒体加侧开门结构，盒体主体采用弯折一体成型的钣金工艺，减少拼接焊缝带来的结构强度短板，同时降低加工过程中的焊接变形量，相邻板边的弯折处预留合理的工艺圆角，既避免钣金加工时的应力开裂问题，也能消除安装维护过程中尖锐边角划伤操作人员的隐患。

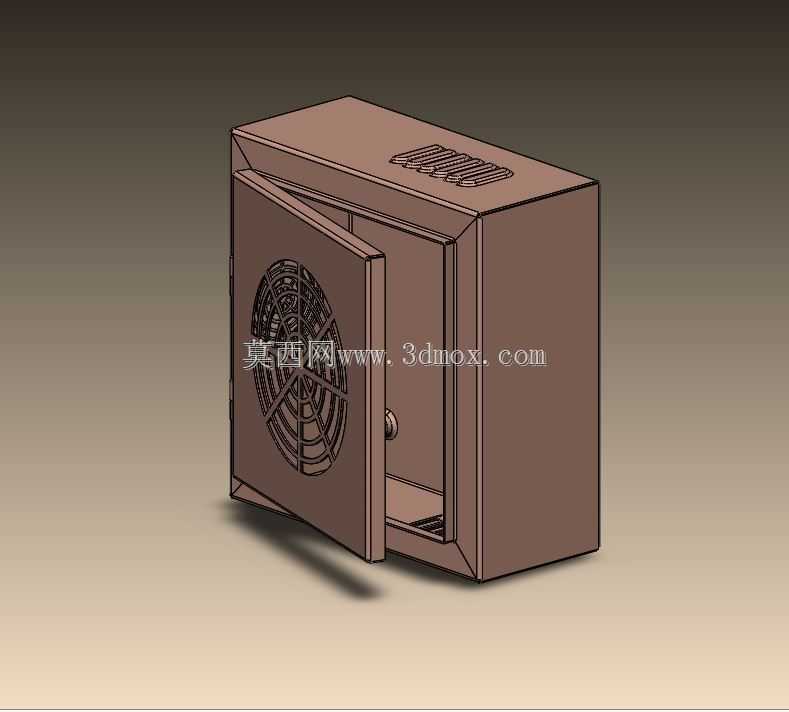

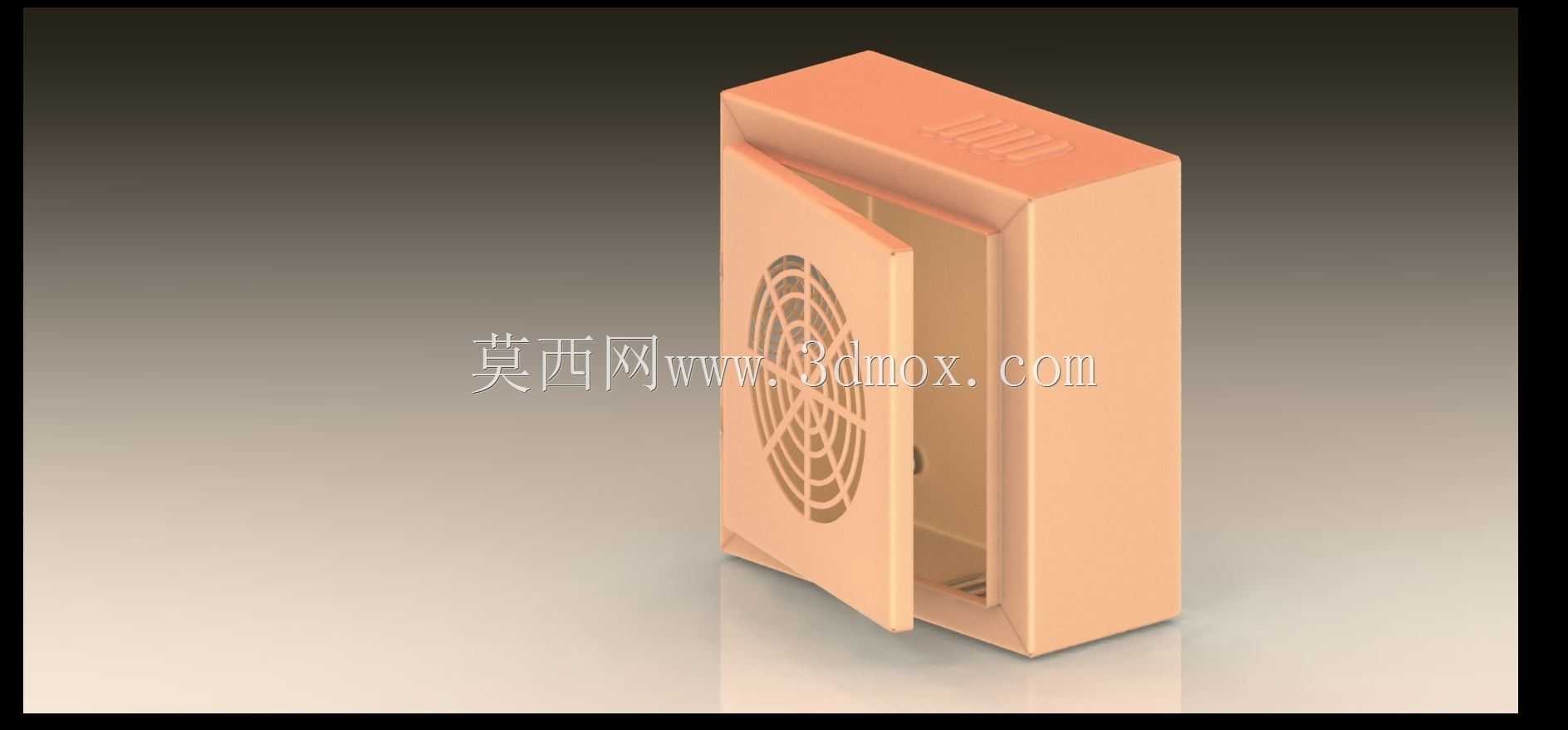

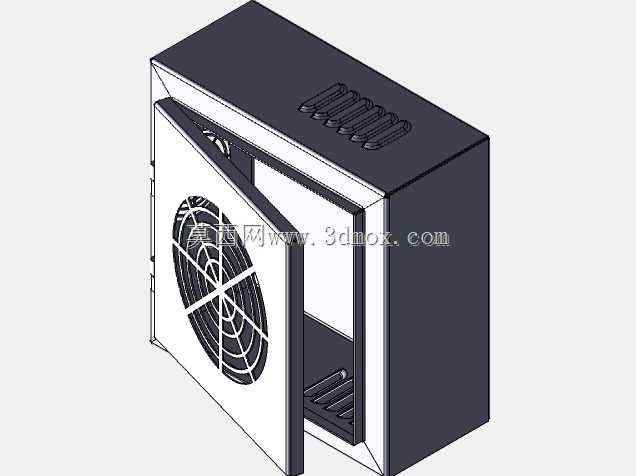

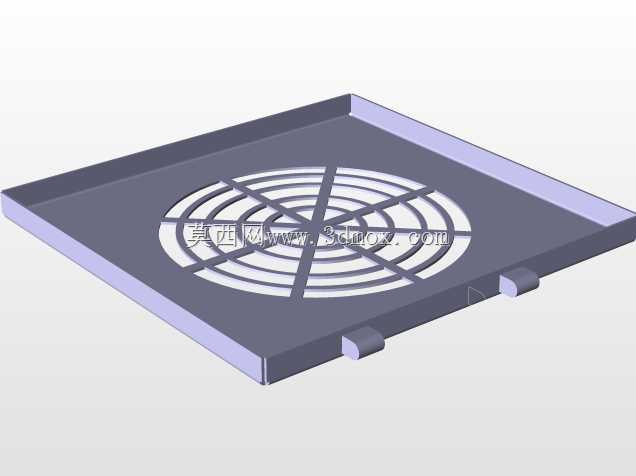

　　侧开门与盒体采用内嵌式的合页连接结构，门体闭合后与盒体边缘保持齐平，不会突出额外的安装空间，在狭窄的安装场景下不会干涉周边的管线排布，门体上开设的格栅式通风孔采用阵列排布的放射状筋条结构，在保证通风通流面积满足散热需求的前提下，筋条的倾斜角度能够阻挡大部分车间内飞溅的金属碎屑、液滴直接进入壳体内部，同时格栅的筋条宽度经过核算，不会因为开孔过大导致壳体整体抗形变能力下降，日常维护时可以直接打开侧门完成内部元件的接线、检修操作，不需要将整个壳体从安装位拆卸下来，能大幅降低现场运维的工作量。壳体的顶部采用封闭的斜切边缘设计，避免车间顶部滴落的冷凝水、灰尘沿着顶部缝隙渗入壳体内部，底部预留有对应的穿线孔位和安装固定孔，穿线孔位的位置与常规小型变压设备的进出线方向匹配，安装时可以直接从底部穿入供电线缆和输出线缆，不需要在现场额外开孔加工，固定孔的孔距适配市面上常规的壁挂式安装支架尺寸，能够直接兼容现有安装点位的固定需求，不需要重新在墙面或者支架上打孔调整。

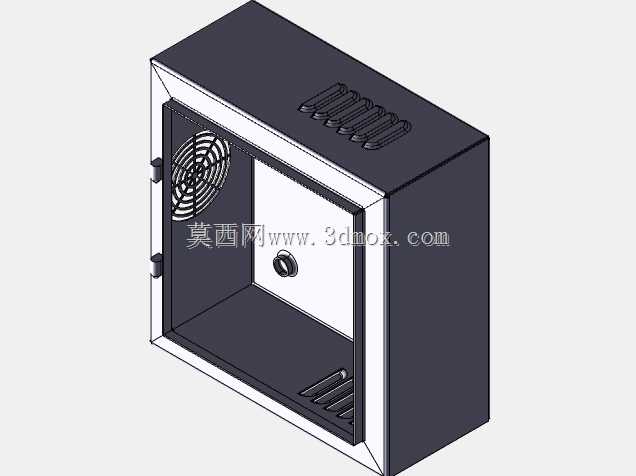

　　在设计过程中，钣金的板材厚度选取兼顾了结构强度和整体重量，不会因为板材过薄导致壳体安装后出现形变，也不会因为板材过厚增加整体重量、提升材料成本，壳体内部预留有元件安装的螺柱位，对应的安装尺寸覆盖常规小型电源变压器、配套整流模块的安装孔距，元件装入后可以直接通过螺丝固定在壳体内的预留柱上，不需要额外焊接安装支架。从安装边界来看，这款壳体的整体外形尺寸紧凑，突出安装面的厚度较小，在通道旁、设备侧等空间局促的位置安装时，不会占用过多的通行空间，也不会被过往的物料转运设备剐蹭，门体的开启角度能够达到90度以上，完全打开后门体不会遮挡内部的元件接线区域，运维人员操作时不需要侧身探入就能完成所有接线和检测操作。

　　通风结构的通流面积经过匹配计算，对应内部额定功率下的发热功率，能够形成自然对流的散热风道，冷空气从门体下部的通风孔进入，带走元件表面的热量后从上部的通风孔流出，不需要额外加装散热风扇就能满足常规工况下的散热需求，降低了整体的配套成本，也减少了后期风扇维护更换的工作量。壳体的拼接缝隙处预留有密封胶条的安装槽位，在粉尘浓度较高、有轻度喷淋的工况下，可以加装配套的密封胶条提升壳体的防护等级，拓展产品的适用场景，不需要重新调整整体的结构尺寸。
