简易四杆式转向操纵机构三维设计

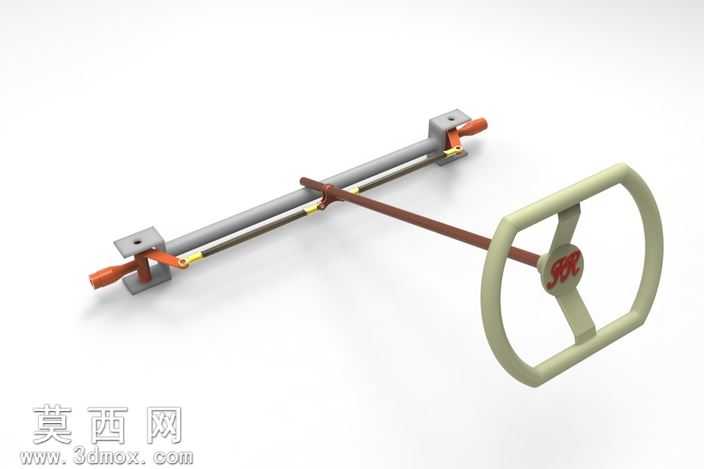

本作品为基于四杆传动原理设计的转向操纵机构三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，对每一个零件的配合公差、运动干涉情况都做了前置校验，确保模型可直接用于运动仿真与结构验证。模型整体由转向操纵盘、传动长杆、横置导轨滑座、两端转向摇臂四个核心模块构成，转向盘采用三辐式镂空结构设计，建模时对轮圈的握持曲面做了圆角过渡处理，避免尖锐棱角带来的视觉生硬感，中心标识区域做了独立的凸台特征，可根据实际应用场景替换标识内容。传动长杆采用圆钢截面特征建模，杆身与转向盘中心、横置滑块的连接位置均设置了铰接配合特征，还原真实销轴连接的运动自由度，确保转向盘转动时可顺畅带动横置滑块沿导轨做直线往复运动。横置导轨采用双光轴平行布局设计，两端通过方形安装座固定，安装座上预留了螺栓安装孔特征，可直接适配不同安装基体的固定需求，滑块与光轴的配合面做了间隙配合的参数设置，模拟真实滑动副的运动状态。两端的转向摇臂通过铰接结构与滑块、安装座连接，当滑块沿导轨滑动时，可同步带动两侧摇臂绕安装座上的铰接点做定轴转动，最终实现两侧转向端的同步偏转，完整还原转向梯形机构的运动逻辑。材质渲染阶段，对转向盘采用哑光浅绿工程塑料材质，调整材质的粗糙度与漫反射参数，模拟硬质工程塑料的哑光质感；传动长杆与摇臂采用红棕色金属烤漆材质，添加细微的金属颗粒纹理提升真实感；导轨光轴采用抛光金属材质，设置合适的反射强度模拟镀铬光轴的亮面质感；两端安装座采用哑光灰铸铁材质，还原金属铸件的表面质感。整体渲染采用柔和的工作室光源，添加软阴影效果突出各部件的结构层次，清晰展现机构的装配关系与运动传递路径。设计过程中优先简化了冗余结构，保留核心传动特征，既能够清晰展示四杆转向机构的工作原理，也可作为教学演示模型、机械原理课程设计参考案例使用，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整各杆件长度、安装座间距、转向盘直径等参数，适配不同载具、设备的转向系统设计需求，装配体中所有配合关系均按照真实机械连接方式设置，可直接导入运动仿真模块添加旋转驱动，直观演示转向过程中各部件的运动轨迹与传动比变化，验证机构的运动死点、传动效率等核心性能参数。
