AK系列步枪摔倒拉杆三维结构设计

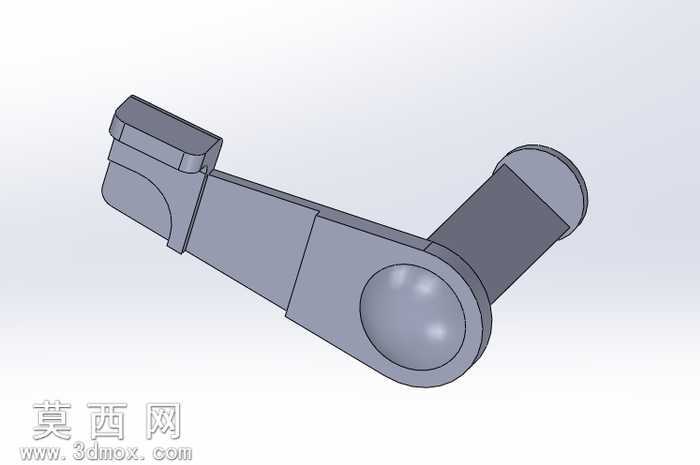

本模型为AK系列步枪配套的摔倒拉杆（伏击杠杆）三维结构设计，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循轻武器零部件的实际尺寸比例与装配逻辑，完整还原了该零件的所有结构特征。建模初期首先梳理摔倒拉杆的功能逻辑：该零件作为步枪击发机构的配套操作部件，需要承担手动待击、状态切换的受力作用，因此首先绘制主体长杆的基准草图，通过拉伸凸台命令生成杆身基础实体，针对杆身两端的不同功能结构分别进行特征构建：一端为操作握持段，做了适配手指按压的斜切轮廓与防滑限位凸台，通过拉伸切除与圆角命令处理边缘，避免操作时出现应力集中与打滑问题；另一端为铰接配合段，构建了带球面定位的铰接基座与圆柱销轴结构，球面特征采用旋转凸台命令生成，保证与机匣对应定位槽的配合精度，销轴部分做了同轴度约束，确保装配后转动顺畅无卡滞。材质设置阶段参考枪械零件的实际用材，为模型赋予合金钢材质属性，调整金属粗糙度参数模拟发蓝处理的哑光金属质感，铰接球面部分设置略高的反光度，模拟长期摩擦形成的光滑接触面效果，渲染阶段采用柔和的工作室环境光，多角度展示零件的轮廓特征与结构细节，避免阴影过重遮挡结构边线。结构设计上充分考虑零件的受力特性，杆身与铰接基座的过渡位置做了大圆角加强处理，避免射击过程中受反复冲击力出现断裂问题，所有棱边均做了0.2mm的倒角处理，既符合实际枪械零件的加工工艺要求，也避免装配时刮损其他机匣部件。整体模型特征树清晰可编辑，所有尺寸均做了参数化关联，可根据不同型号步枪的装配需求快速调整杆身长度、销轴直径等参数，适配不同的改装与装配场景，完整还原了RSB规格AK步枪摔倒拉杆的结构特点，可用于轻武器结构教学、枪械改装方案验证、3D打印实物制作等场景。
