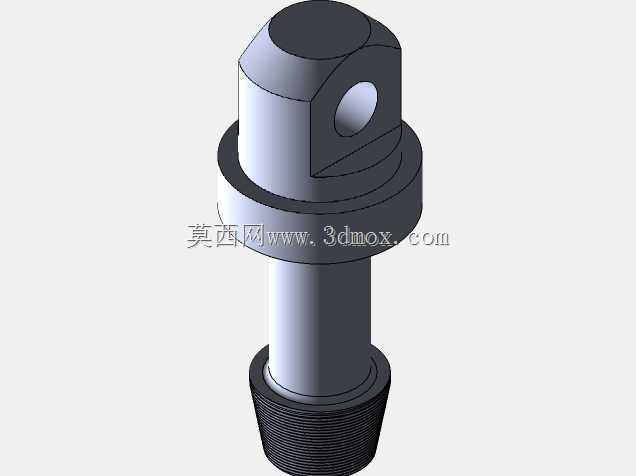

带销孔凸缘外螺纹锥端连接销轴

这类带销孔凸缘的锥端螺纹销轴，常应用在需要铰接定位同时带预紧锁紧需求的工装夹具、小型液压执行机构末端、输送线挡停机构的铰接点位上，区别于普通光轴销轴，它不需要额外配置轴端挡圈或者锁紧螺母来完成轴向限位，自身的锥管螺纹段可以直接旋入对应内螺纹的安装基座内，凸缘台肩直接贴合安装面完成轴向定位，顶部的径向销孔可以穿入开口销或者小型圆柱销，用来连接外接连杆、挂接复位拉簧，或是作为防松结构的穿装点，避免销轴受振动后从安装位松脱。从结构设计逻辑来看，销轴主体的光杆段是核心的铰接承载段，表面粗糙度需要控制在Ra1.6以内，和配套的轴套或者铰接孔采用间隙配合，保证铰接转动时无卡滞，同时配合间隙控制在0.02-0.05mm区间，避免铰接点位出现过大的旷量影响传动精度。顶部的凸台做了单侧铣平处理，并非整圆结构，这个设计是为了安装时可以用扳手卡持平面施加拧紧力矩，避免拧紧螺纹段时整个销轴跟转，同时凸台和下方凸缘之间的过渡区域做了圆角处理，避免应力集中在交变载荷下出现断裂风险。中间的凸缘台肩厚度根据承载等级设计，台肩的贴合面需要保证和销轴轴线的垂直度，否则拧紧后会出现销轴偏斜，导致光杆段和铰接孔不同心，加剧铰接副的磨损。下端的锥管螺纹段采用密封管螺纹规格，除了锁紧定位之外，在一些带低压润滑油气的铰接点位，还能起到辅助密封的作用，避免润滑介质从螺纹连接缝隙泄漏。安装边界上，需要注意销轴装入安装位后，顶部销孔的位置要高出铰接件上端面至少2mm，保证开口销可以顺利穿入，凸缘台肩的外径要比安装基座上的沉孔直径小0.1-0.2mm，保证台肩可以完全贴合安装面，锥端螺纹的旋入深度要达到螺纹直径的1.2倍以上，保证足够的锁紧力，避免受冲击载荷后螺纹滑牙。在实际选型时，要根据铰接点位的径向载荷大小核算光杆段的直径，顶部销孔的直径要匹配常用的开口销规格，避免出现销孔过大导致销轴顶部有效承载截面不足，或是销孔过小导致穿装销件困难的问题，这类销轴相比普通圆柱销的优势在于集成了锁紧、铰接、挂接多个功能，减少了装配时的零件数量，在紧凑安装空间的设备结构里适用性更强。
