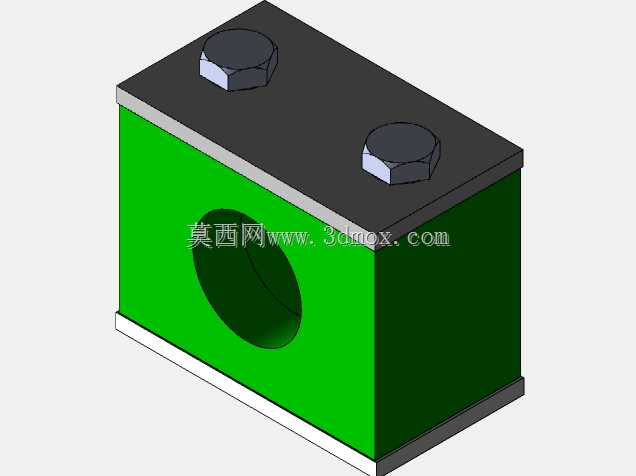

22mm管径分体式单孔管夹紧固组件

该款夹持组件主要面向工业流体管路、气动回路、小型液压支路的现场安装场景，适配外径22mm的圆形管材，可在设备机架、墙面安装板、型材支架上完成管路的刚性固定，避免设备运行过程中管路受振动产生位移、磨损或接头松脱问题。日常在自动化生产线的气路排布、小型液压站的外接油路固定、冷却系统的输水支管安装场景中，这类单孔管夹的使用频率极高，相比全包式管夹，分体式的结构在后期管路维护时无需将整段管路从端部穿入，只需松开顶部两颗锁紧螺栓即可取下上压盖完成管路更换，大幅降低运维拆装的工作量。从结构设计逻辑来看，组件分为下基座与上压盖两个主体部分，下基座底部带有平直安装面，可通过螺栓穿过基座两端的安装孔完成与安装基面的固定，基座与压盖的配合面加工有与22mm管径完全贴合的半圆形卡槽，卡槽内壁可根据实际使用场景加装橡胶减震垫，进一步提升夹持摩擦力同时避免硬质金属夹体划伤管材外壁。顶部采用两颗外六角锁紧螺栓实现上下两部分的锁紧，螺栓预紧时可通过控制扭矩调整夹持力，既要保证管材不会在卡槽内发生轴向窜动，也要避免夹持力过大导致薄壁管材产生形变影响内部介质流通。安装边界方面，组件整体为方块式结构，横向宽度需预留足够的螺栓操作空间，安装基面需保证平面度误差不超过0.1mm，避免基座锁紧后产生内部应力导致卡槽圆度变形，夹持22mm管材时，组件中心轴线与安装基面的垂直高度固定，排布多根平行管路时可直接以该尺寸作为排布基准，无需额外调整高度差。实际选型时需注意，该款管夹适配的管材外径公差需控制在±0.1mm范围内，若管材为非金属软质材质，建议在卡槽内增加防滑衬套，避免长期受管路内介质压力脉动影响出现夹持松动的问题。
