工业用封闭式平皮带输送设备结构

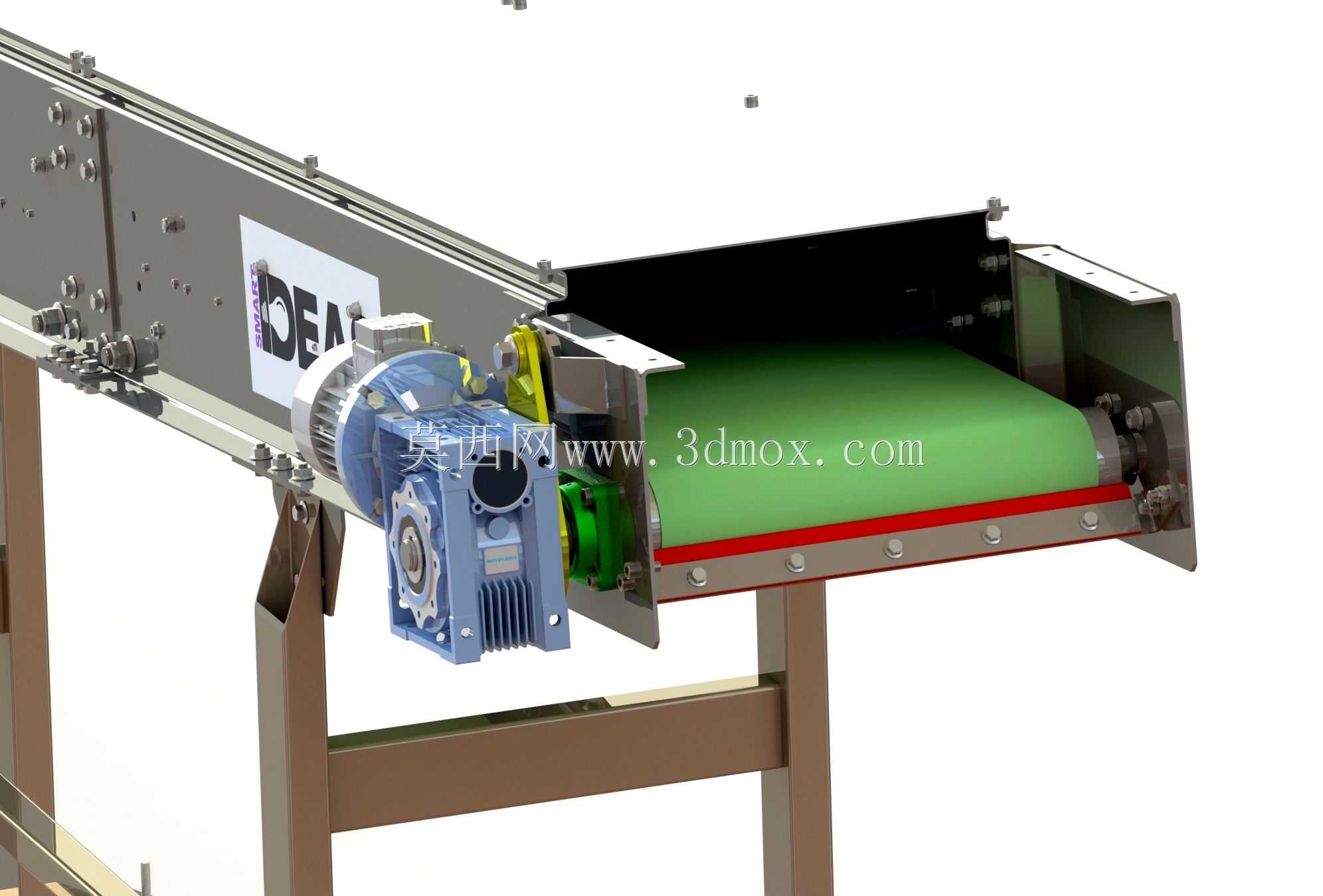

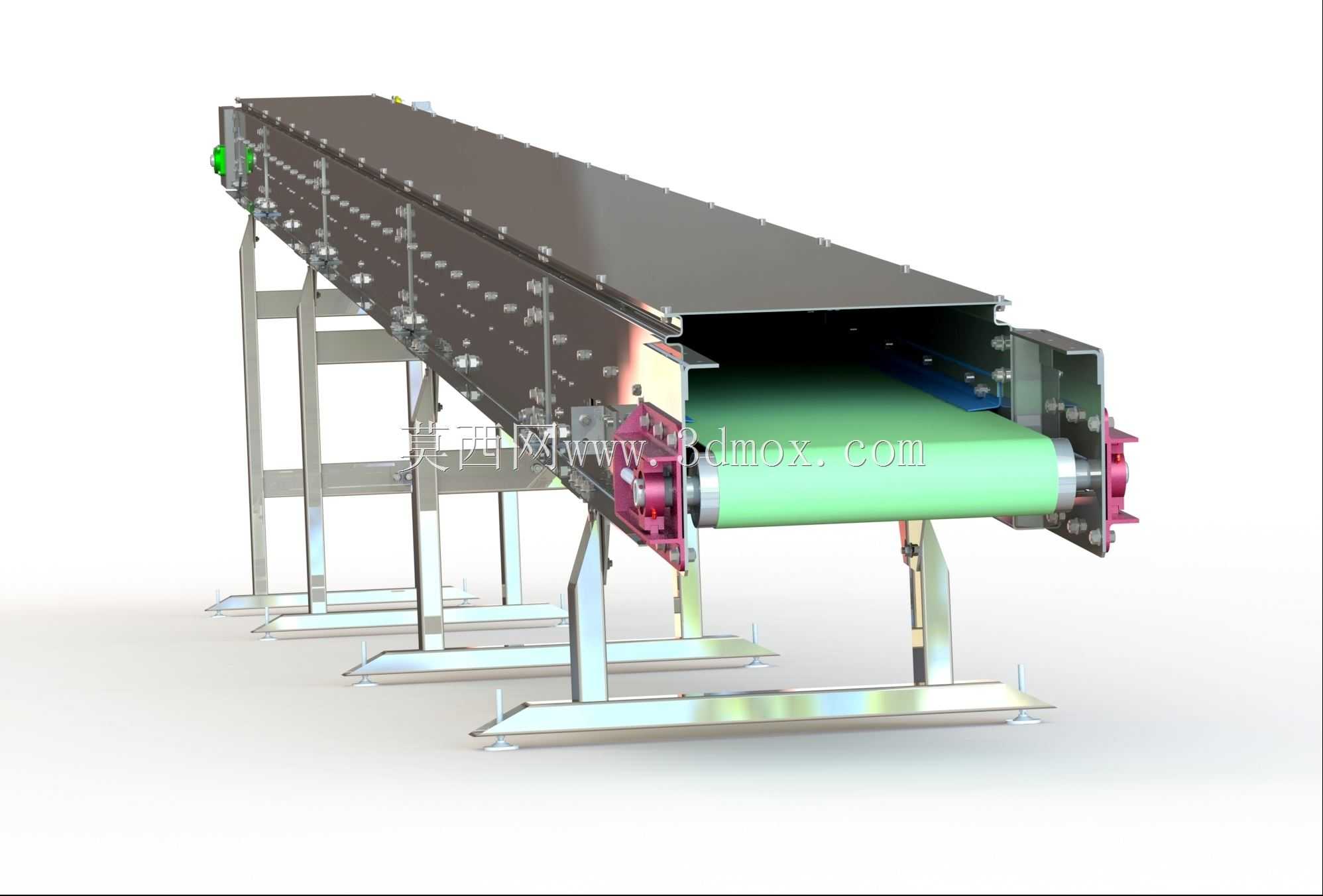

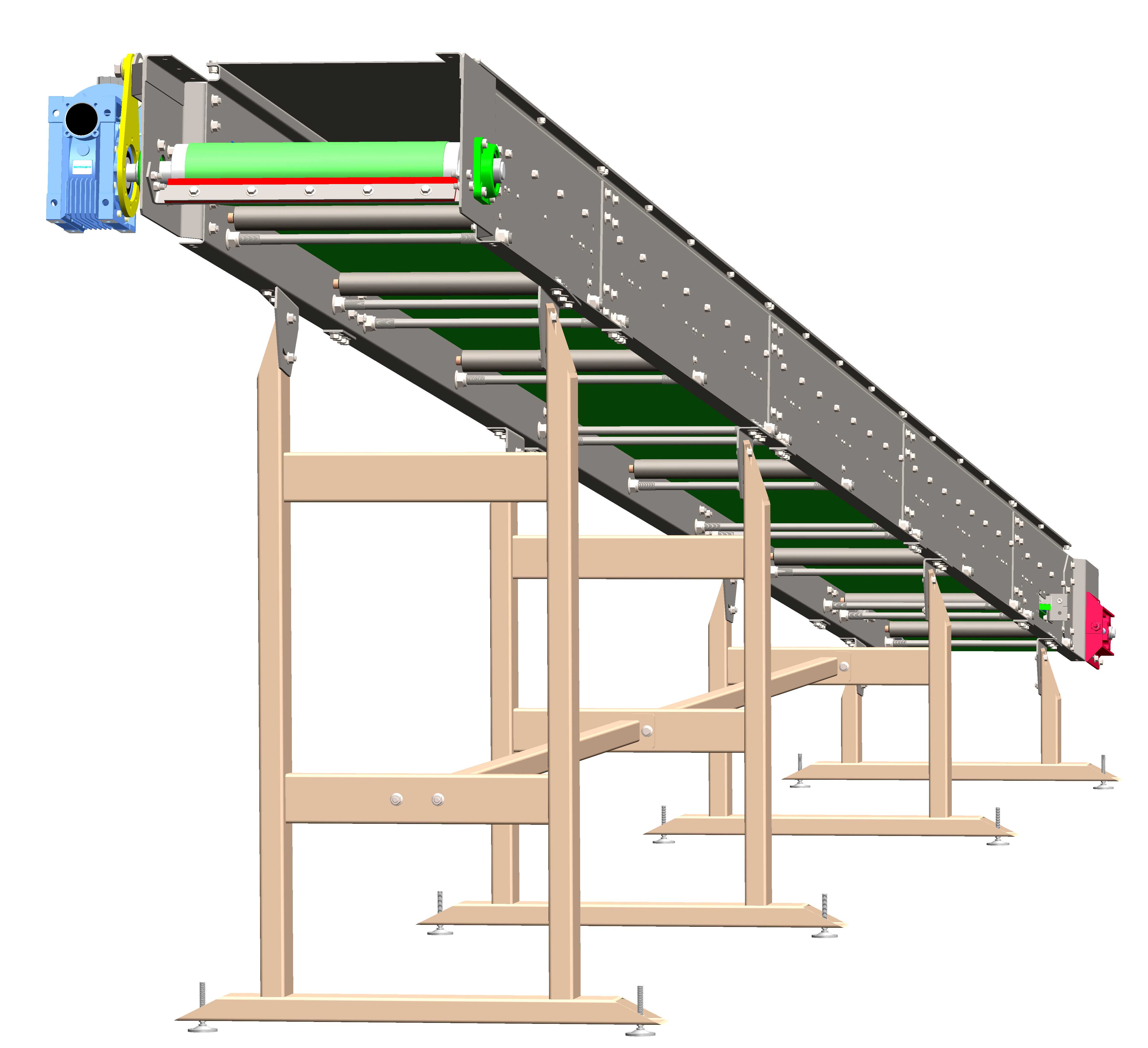

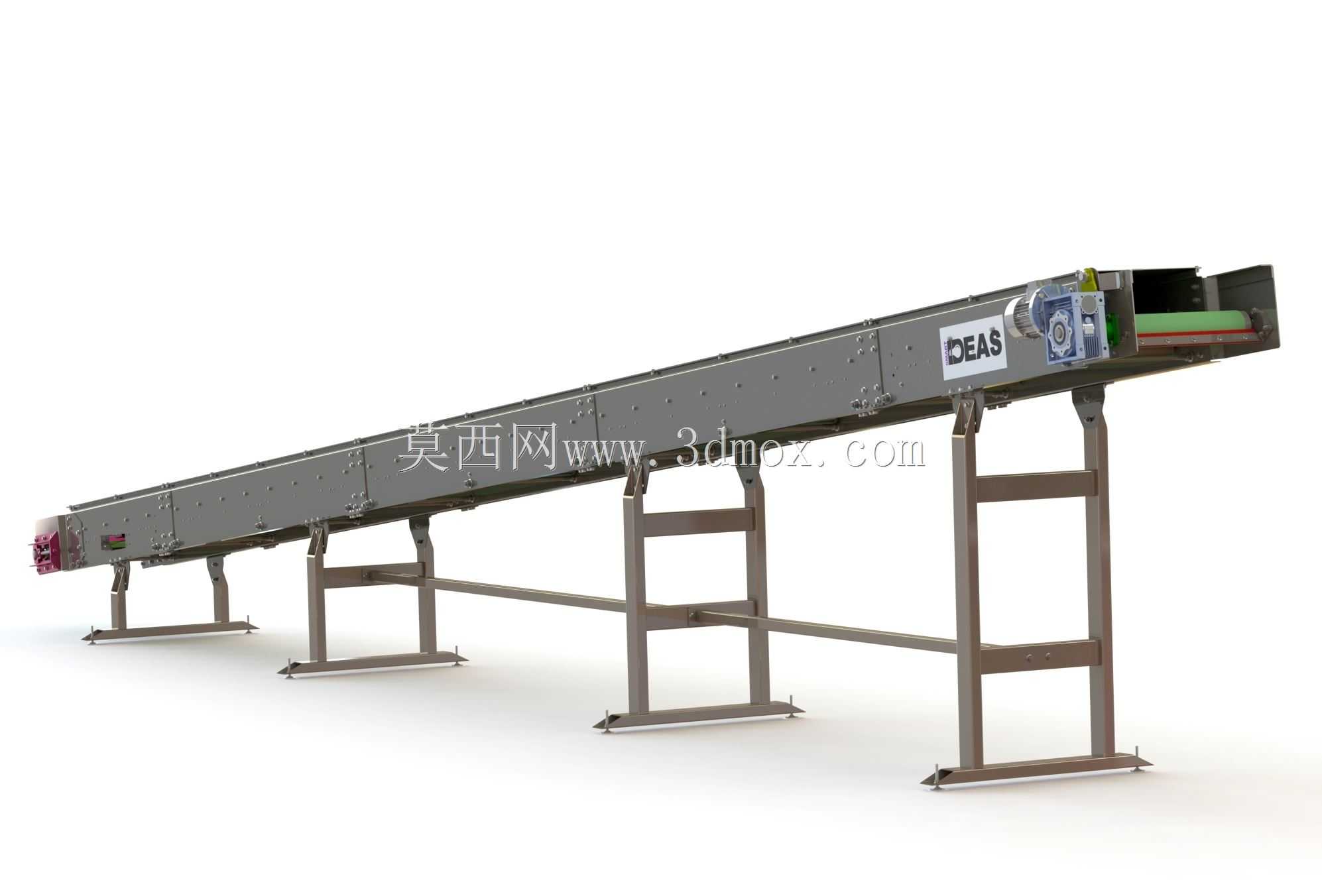

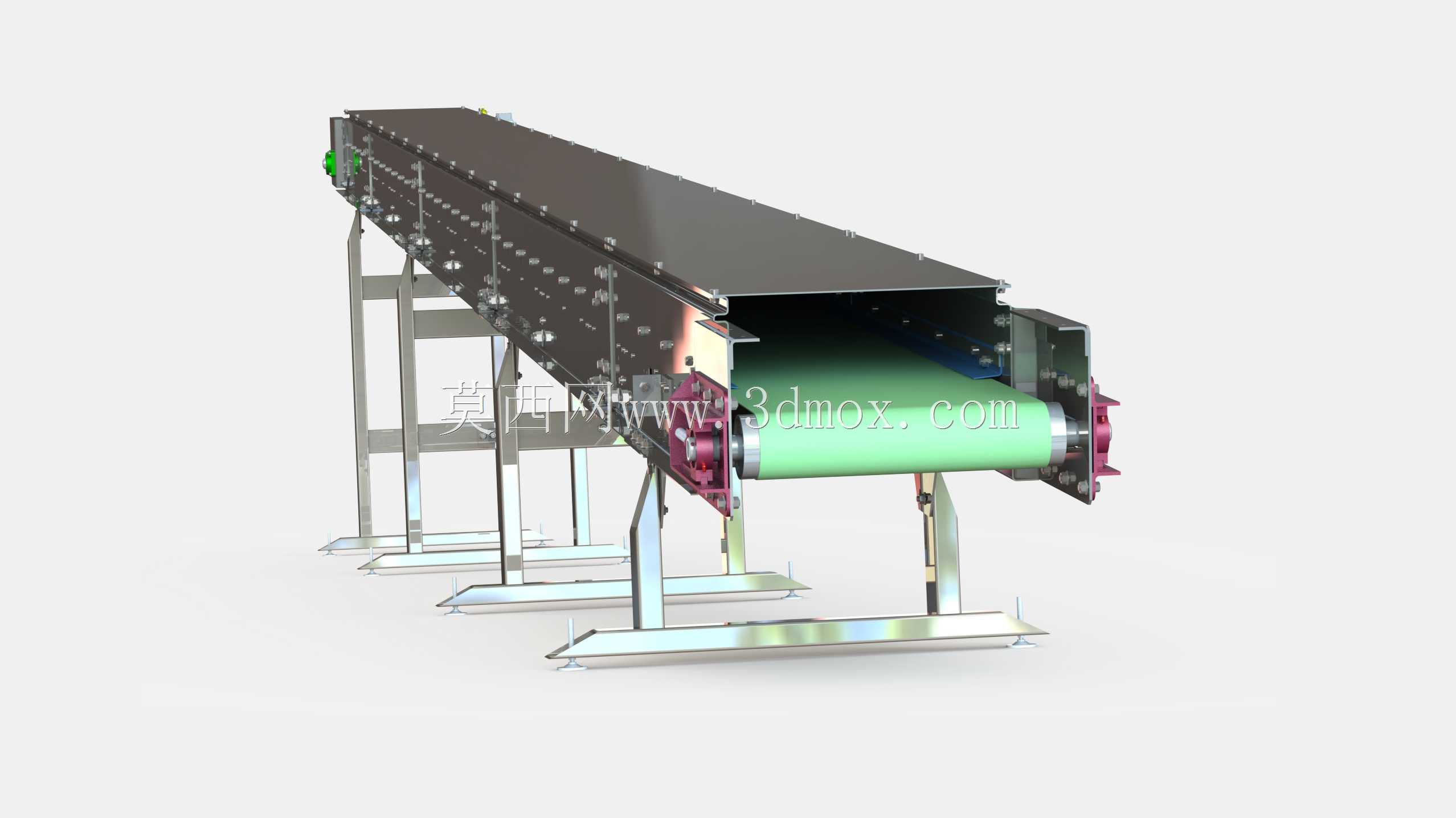

这款带式输送结构主要面向车间内零散工件、包装成品的短距离转运场景，常见于电子组装线末端、五金加工工序间、食品包装线的工位衔接环节，可适配水平或小倾角的物料输送需求，能承接上游设备出料，将物料平稳输送至下一作业工位或仓储周转区域。设备整体采用封闭式上罩设计，可避免输送过程中物料落灰、杂物掉落卡滞皮带的问题，同时能减少车间内扬尘附着在输送皮带表面，适配有一定洁净要求的生产场景。机架部分采用标准型材焊接后做表面镀锌处理，支脚配置可调高度的支撑结构，可根据现场地面平整度调整设备整体水平度，支脚底部的安装底板预留螺栓孔，可直接与地面预埋板固定，避免设备高速运行时出现晃动偏移。驱动端配置在设备单侧，采用端装式驱动结构，将传动滚筒与驱动组件直连，减少中间传动环节的动力损耗，改向滚筒布置在设备另一端，两侧配置张紧调节机构，可通过调整螺栓改变改向滚筒的位置，实现皮带张紧度的微调，避免皮带长期运行出现打滑、跑偏问题。皮带选用浅绿色平皮带，表面摩擦系数适中，既可以保证物料输送过程中不出现打滑偏移，也不会因摩擦力过大导致工件表面刮花，适配表面质量要求较高的成品工件输送。设备两侧的机架侧板预留了多组安装孔位，可根据实际生产需求加装光电传感器、挡料条、导向护栏等附件，无需额外对机架进行二次打孔加工，降低现场改造的工作量。上罩与机架采用快拆式螺栓连接，日常维护时可快速拆卸上罩，清理皮带内侧积存的碎屑，检查滚筒转动状态。从安装边界来看，设备整体宽度控制在合理范围内，可适配多数车间内的通道安装需求，支脚的跨距经过优化，既保证了长距离输送时的机架刚性，也不会占用过多地面安装空间，输送面高度可根据对接设备的出料高度做定制化调整，能与多数自动化生产设备的出料端实现无缝衔接。传动端的护罩完全覆盖旋转部件，避免车间作业人员误触转动结构造成安全隐患，整体结构设计兼顾了运行稳定性、维护便捷性与现场适配性，可直接作为标准输送单元集成到各类自动化生产线中，也可单独作为工位间的转运设备使用。
