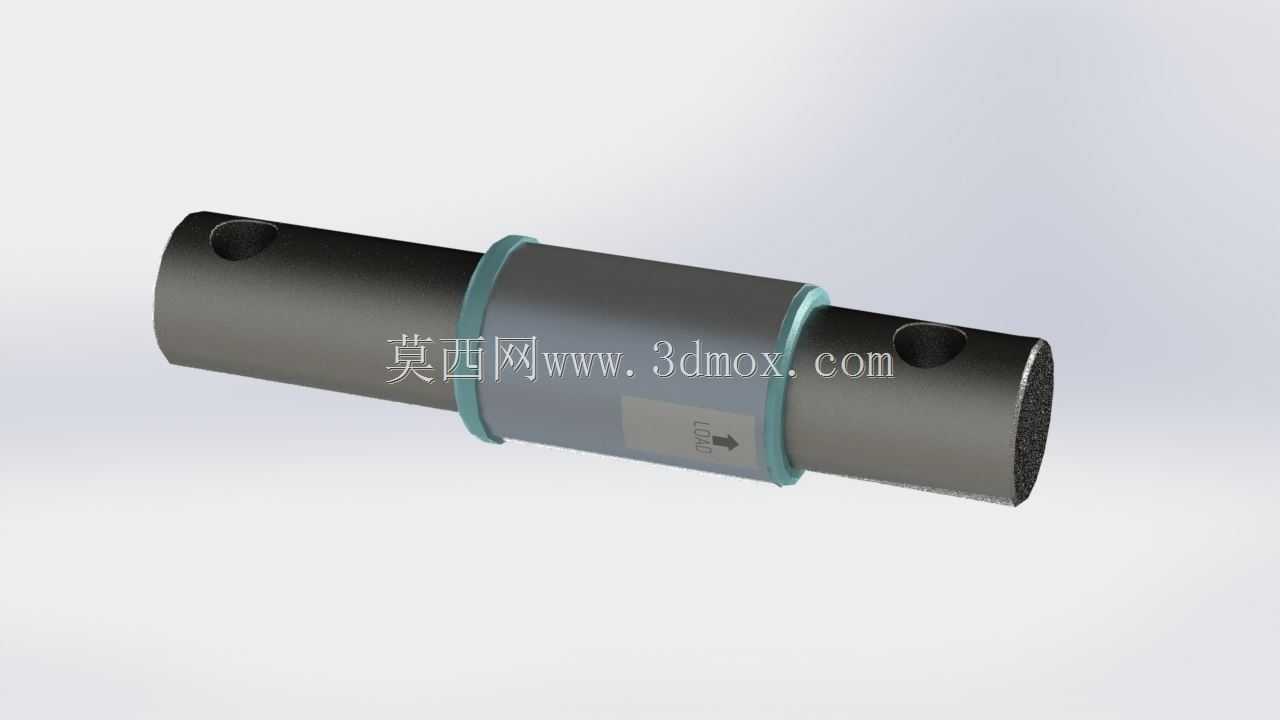

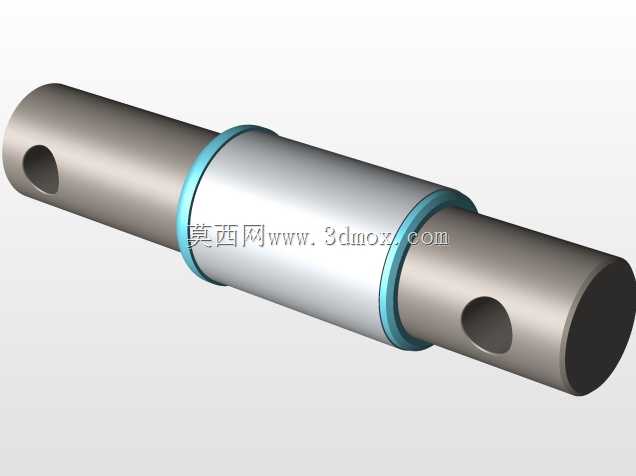

轴销式称重测力传感元件三维结构

这类轴销式称重传感元件常被替代原有设备的连接销轴使用，在起重设备、工程机械、港口装卸装备、自动化产线重载工位中应用广泛，不需要额外占用安装空间，就能在结构传力路径上直接采集载荷数据，避免了额外加装测力装置带来的结构改动与应力集中问题。从结构设计来看，整体采用圆柱轴销式外形，主体为高强度合金钢材质，中间段为应变感应核心区，外部做了密封防护处理，两端的销轴段设置有径向定位孔，可直接穿入设备的铰接耳板位置，替换原有承载销轴，安装时不需要改动原有铰接结构的安装尺寸，适配原有铰接副的配合公差，能直接承受径向载荷，将作用在销轴上的剪切力、径向压力转化为线性电信号输出，实时反馈当前承载的载荷数值。设计过程中需要重点考虑应变区的应力分布均匀性，将应变片布置在轴身中段的纯剪切应力区域，避开两端安装配合段的应力集中位置，同时在感应区外侧设置密封防护层，隔绝现场的粉尘、水汽、油污侵蚀，保证长期工况下的测量稳定性。两端的安装轴径需要匹配对应铰接孔的公差配合，通常采用h7或者m6的配合精度，既保证安装时的顺利装配，又避免配合间隙带来的载荷冲击影响测量精度，轴身长度需要适配两侧耳板的总厚度，预留足够的锁紧固定空间，定位孔的位置要对应耳板的销孔位置，保证安装后销轴不会发生轴向窜动与周向转动。实际使用中，这类传感元件可以同时监测静态载荷与动态移动载荷，既可以在设备静止时检测额定静载下的承载数值，也能在设备移动、起吊、运行过程中实时捕捉动态载荷变化，为设备的过载保护、载荷闭环控制、称重计量提供精准的数据支撑，相比传统的台式、悬臂式称重传感器，它的集成度更高，不需要额外设计安装支架，直接融入设备的原有承载结构中，大幅降低了称重模块的整体安装空间，尤其适合在铰接点多、安装空间紧凑的工程机械、起重装备上使用，比如臂架铰接点、卷扬机构固定点、货叉承载点等位置，都可以通过替换原有销轴的方式快速集成载荷检测功能。建模过程中需要还原密封层的台阶结构、定位孔的位置精度、轴身各段的直径公差，同时要体现感应区的标识位置，方便后续工程人员做结构选型、安装模拟与干涉检查，验证该传感元件与现有设备铰接结构的适配性，提前排查安装时可能出现的尺寸干涉、配合间隙不合理等问题，缩短现场安装调试的周期。
