TC-1003三位大电流接线端子结构设计

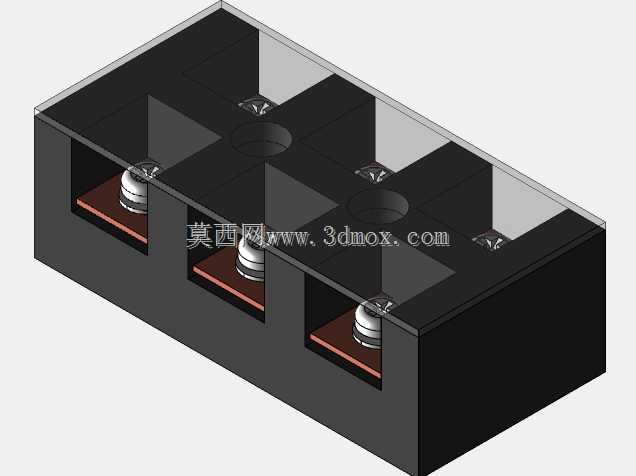

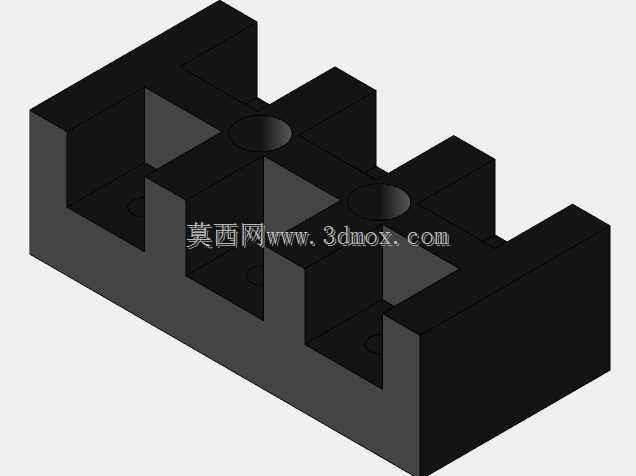

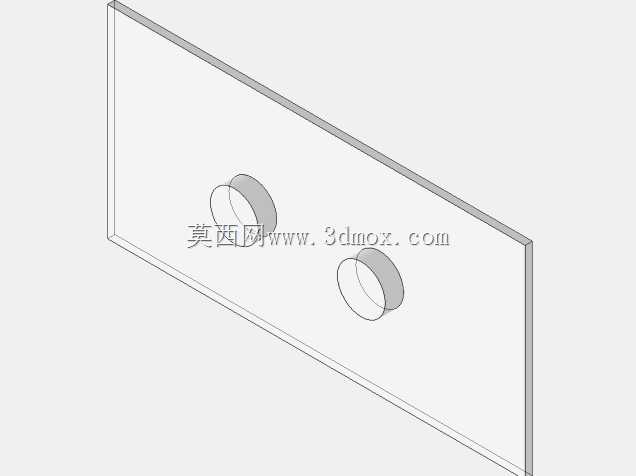

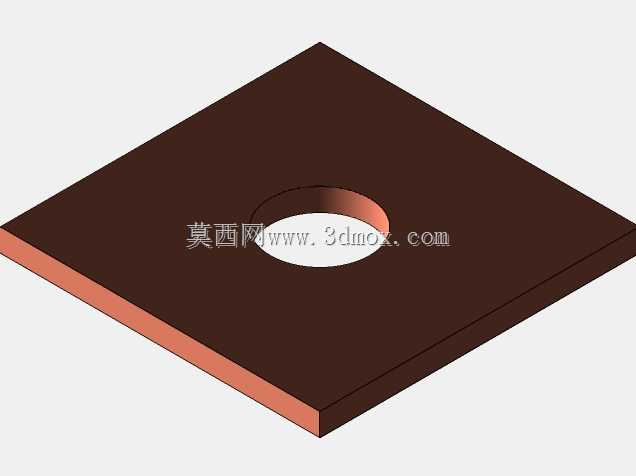

这款TC系列三位接线端子，主要面向低压配电、工业控制柜、大功率设备电源进线等场景的导线接续需求，适配多股硬线与冷压端子压接后的导线连接，单回路可承载百安级额定电流，常见于机床电源进线、大功率加热设备接线、光伏汇流支路连接等需要可靠大电流接续的工位。从结构设计来看，整体采用长方体阻燃绝缘基座，基座内部设置三个独立的隔舱，每个隔舱内配置带压线框的铜质接线柱，隔舱之间的绝缘隔板完全阻断极间爬电路径，避免大电流工况下极间拉弧、短路风险，基座顶部预留两个安装固定孔，可通过螺丝直接固定在设备安装板或导轨适配座上，安装孔位间距符合常规端子台的通用安装尺寸，无需额外定制安装支架。设计过程中优先考虑接线操作的便捷性，每个接线位的螺丝操作孔正对基座上方的操作窗口，接线时无需倾斜螺丝刀即可垂直对准压线螺丝，降低狭小柜内空间的接线操作难度，压线框采用U型全包结构，锁紧时可将导线端头完全包裹在框内，避免单股硬线压接时出现线芯散丝、接触面积不足的问题，长期通电时可降低接触电阻，减少接头发热隐患。基座外壳选用耐温阻燃工程塑料，可耐受接线时螺丝锁紧的机械应力，同时在长期通电发热的工况下不会出现壳体变形、绝缘性能下降的问题，透明上盖可直接扣合在基座顶部，既可以防止灰尘、金属碎屑落入接线舱造成短路，也能直观观察内部接线的压接状态，日常巡检时无需拆开上盖即可确认接线螺丝是否存在松动、线芯是否外露。外形尺寸上，整体宽度适配三位端子的极间距要求，长度方向预留足够的接线空间，即使接入16平方毫米的多股铜芯线，导线弯曲半径也不会超出基座边界，安装时相邻端子并排拼接也不会出现操作空间干涉，基座底部做了平整处理，贴装在安装板上无凸起缝隙，可避免积灰积存。每个接线位的导电件都做了镀锡处理，防止铜质基材在潮湿工况下氧化，保证长期使用的接触可靠性，压线螺丝选用高强度镀锌钢材，锁紧时可承受足够的扭矩而不出现滑牙、断裂问题，适配常规电工螺丝刀的操作扭矩范围，现场接线时无需使用特殊工具即可完成可靠压接。
