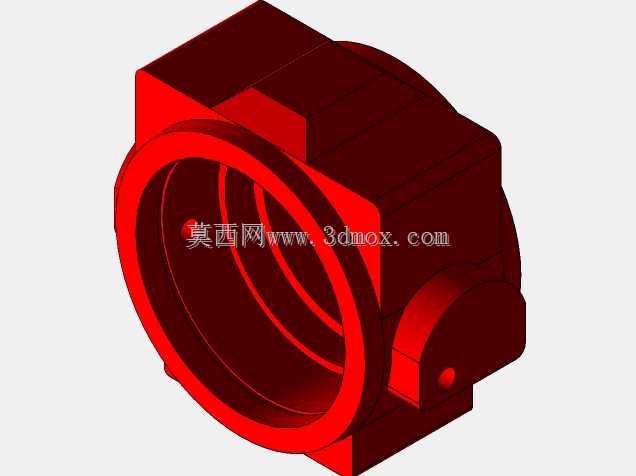

对夹式蝶阀阀体结构三维设计

这款阀体结构主要面向工业管路流体截断、调节场景设计，常见应用在给排水管网、化工介质输送、农田灌溉支管、暖通空调循环水系统中，作为蝶阀的核心承载壳体，承担容纳阀板、密封组件、阀杆传动结构的作用，同时要承受管路内部介质压力、外部安装载荷以及工况下的温度交变应力。从结构设计逻辑来看，整体采用对夹式安装构型，两端圆形法兰对接面没有外伸的螺栓连接耳，依靠管路两侧配对法兰的夹紧力实现固定，这种设计能大幅压缩阀件的轴向安装尺寸，适合安装空间局促的管段布局，相比法兰式蝶阀能减少30%左右的轴向占用空间，在老旧管线改造、紧凑型设备集成的管路布局中优势明显。阀体中部的方形凸起结构是阀杆的安装容纳腔，内部预留了阀杆回转的同轴孔位，以及密封填料的装填空间，侧方的小圆凸台对应下阀杆的定位支撑孔，上下孔位的同轴度公差控制在IT7级以内，避免阀杆回转时出现卡滞、密封偏磨的问题。流道部分采用直通式等径设计，内壁做了圆弧过渡处理，没有突兀的结构凸起，能减少介质流经时的紊流阻力，降低管路运行的压损，同时避免介质中的固体杂质在阀体内腔沉积卡涩阀板。安装边界方面，两端密封面的平面度要求控制在0.05mm以内，保证和管路法兰对接时密封垫片受压均匀，不会出现局部渗漏；阀体侧面的驱动安装面预留了标准的连接螺孔布局，可适配手动手柄、蜗轮头、气动执行器、电动执行器等多种驱动单元，不用额外做转接结构。设计过程中针对壁厚做了等强度优化，流道承压区域的壁厚根据公称压力等级做了冗余校核，安装夹紧区域做了局部加厚处理，避免螺栓夹紧时出现阀体变形导致密封失效，同时在应力集中的转角位置都做了圆角过渡，减少铸造、加工过程中的应力开裂风险。
