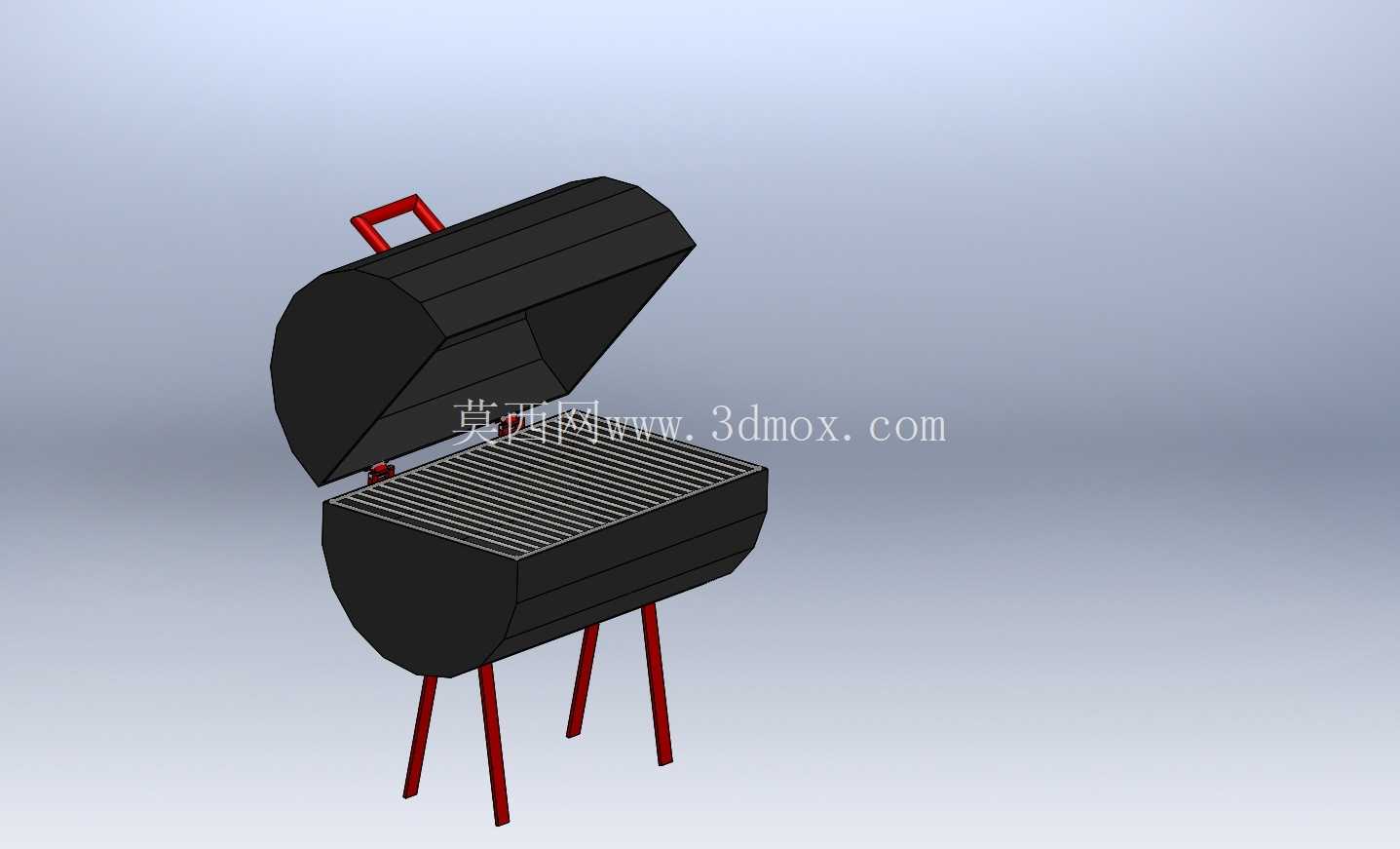

户外便携翻盖式炭烤烧烤架结构设计

　　这款翻盖式炭烤烧烤架的结构设计，核心围绕户外休闲场景的使用需求展开，在结构合理性、使用便捷性与收纳便利性之间做了平衡。从实际应用场景来看，这类烤架主要适配家庭户外露营、庭院聚餐、近郊自驾出游等非商用烧烤场景，区别于大型商用烤炉的大尺寸、固定安装属性，该款烤架的结构设计更偏向轻量化、易搬运的使用需求，不需要复杂的安装流程，展开即可投入使用。

　　从功能特性来看，翻盖式的炉盖设计是核心结构亮点，闭合状态下炉体可形成相对密闭的腔体，一方面能够在焖烤时锁住炉内热量，让食材受热更均匀，避免直火烤焦食材表面的问题，另一方面在不使用时闭合炉盖，可以阻挡灰尘、杂物落入烤网区域，同时配合顶部的提手结构，能够实现整体拎取移动，不需要额外的收纳容器。炉体内部的烤网采用平行栅格结构，栅格间距经过合理设置，既能够保证炭块燃烧的热量顺畅向上传递，又可以避免小块食材掉落至炭仓，同时栅格的凸起棱边能够减少食材与烤网的接触面积，降低烤制过程中食材粘黏的概率。

　　支撑结构采用四根独立的支腿设计，支腿与炉体底部采用插接式连接结构，不需要额外的紧固件固定，安装时仅需将支腿插入炉体底部的预留安装孔即可完成组装，拆卸时直接拔出即可，大幅降低了安装与收纳的操作难度。支腿的长度经过适配，安装完成后炉体烤网距离地面的高度符合人体站立操作的舒适区间，不需要过度弯腰即可完成翻烤食材、添加炭块的操作，长时间使用不易产生疲劳感。支腿采用向外微张的角度设计，能够有效扩大支撑面的投影范围，提升炉体放置的稳定性，即使在略有不平整的户外地面，也能通过微调支腿插入深度实现炉体水平放置，避免烤制过程中炉体倾斜、食材滑落的问题。

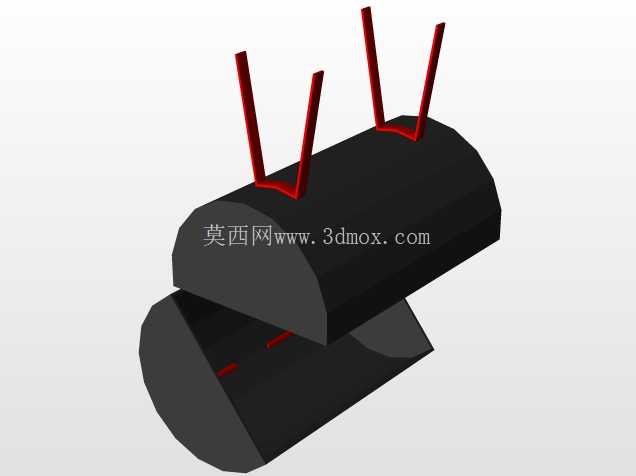

　　设计思路上，整体结构尽量减少了多余的复杂零件，所有部件均可拆分后收纳进炉体内部，闭合炉盖后整体为一个带提手的椭圆柱形态，占用空间小，能够轻松放入汽车后备箱、露营装备收纳箱中，搬运过程中不会出现零散零件掉落的情况。炉体的椭圆柱形外形设计，相较于方形炉体拥有更好的结构强度，薄金属板材冲压成型后，弧形侧壁能够抵抗高温带来的形变，长时间高温使用下炉体不易出现鼓胀、变形的问题，同时弧形内壁能够反射热量，让炉内温度分布更均匀，减少局部温度过高的区域。炉盖与炉体之间采用简单的铰接结构，开合角度可以根据使用需求自由调整，完全打开时炉盖可以靠后侧限位结构保持固定，不会出现突然回落砸伤手部的问题，半开状态下可以作为挡风结构，减少户外侧风对炭块燃烧的影响，避免炭火星被风吹出引发安全隐患。

　　从安装边界与尺寸适配来看，该烤架的整体尺寸控制在单人可轻松拎取的范围内，闭合状态下的外形轮廓没有外凸的尖锐结构，搬运过程中不会刮伤其他装备或者使用者。烤网的有效烤制面积可以满足3-5人同时用餐的食材烤制需求，既不会因为尺寸过大导致搬运不便，也不会因为尺寸过小无法满足小群体聚餐的使用需求。炭仓与烤网之间预留了足够的高度空间，既可以放置常规尺寸的机制炭、果木炭，也有足够的空气流通空间保证炭块充分燃烧，不需要频繁翻动炭块就能维持稳定的烤制温度。炉体底部预留有通风间隙，能够为炭块燃烧提供持续的空气补给，同时可以让炭灰自然掉落至底部接灰区域，避免炭灰堆积影响炭块燃烧效率，清理时仅需在冷却后将炉体倒置倒出炭灰即可，维护流程十分简便。

　　在结构细节处理上，所有与人体接触的部位都做了圆滑过渡处理，提手部位采用隔热结构设计，即使炉内处于高温燃烧状态，提手表面温度也不会过高，移动时不需要额外佩戴隔热手套，降低了烫伤风险。炉盖与炉体的配合间隙经过合理控制，闭合时不会出现过大缝隙导致热量快速流失，开合过程中也不会出现卡滞、摩擦异响的问题。整体结构没有易损的复杂连接部件，长期使用下的故障率极低，即使出现支腿变形、烤网损坏的情况，也可以很方便地制作替换零件，不需要整体更换烤架，具备较长的使用寿命。
