农用深松机弧形防护支撑护腿结构

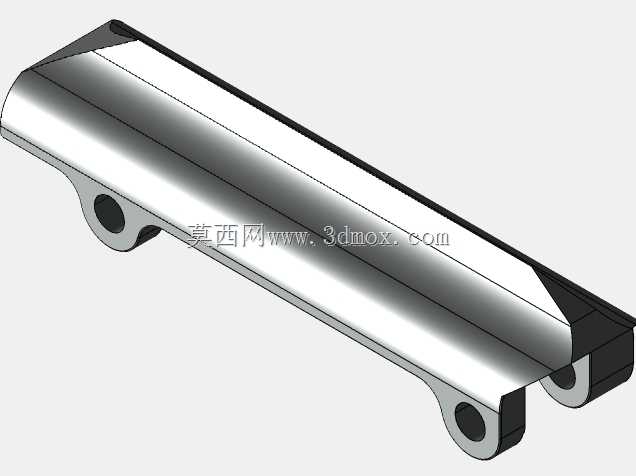

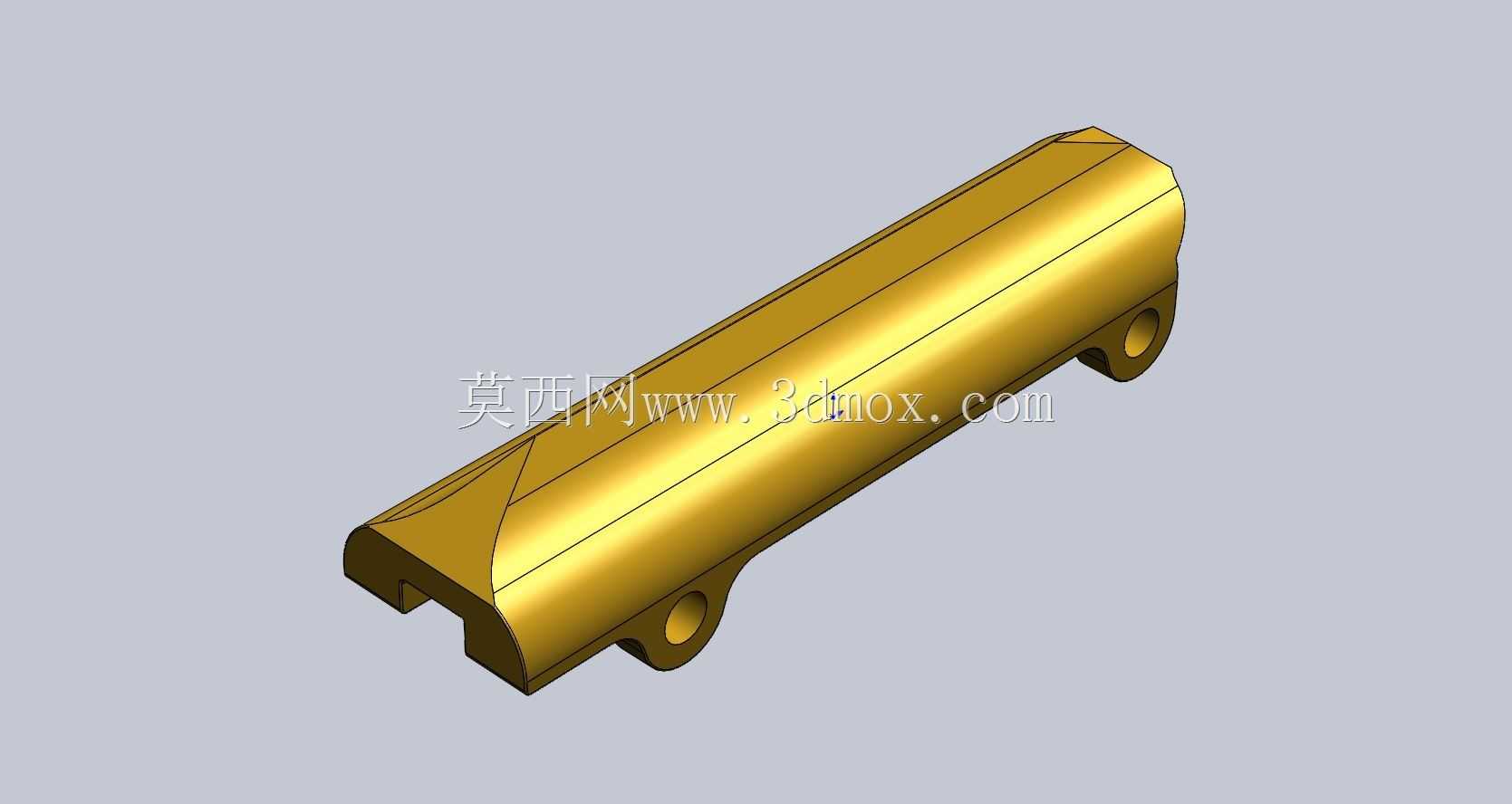

该护腿结构配套农用深松机使用，主要安装在深松铲柄的侧方位置，在田间耕作作业时承担多重作用：一方面可阻挡耕作过程中被深松铲带起的土块、碎石直接冲击机架连接部位与液压管路，避免硬质杂物磕碰造成部件变形或管路破损，另一方面可在深松作业遇到硬质土层、石块等障碍物时，为铲柄提供侧向支撑，分散铲柄受到的偏载冲击力，降低铲柄连接螺栓的剪切应力，减少作业过程中铲柄变形、断裂的故障概率。从结构设计来看，主体采用弧形长筒构型，外侧曲面做了顺滑过渡处理，耕作过程中土壤可顺着曲面滑过，不会出现土壤挂接、壅堵的问题，有效降低耕作时的行进阻力；两端设置的带孔安装耳位与机架安装位的孔距完全匹配，安装时无需额外打孔调整，直接穿入固定螺栓即可完成装配，安装耳根部做了加厚圆角处理，可避免应力集中导致的耳位断裂问题。内侧开设的卡槽结构可直接卡接在深松机的机架方管上，装配后不会出现横向窜动，配合两端的螺栓固定，可承受大马力拖拉机牵引深松时的交变载荷。设计过程中充分考虑了田间作业的复杂工况，整体壁厚均匀，既保证了足够的结构强度，又不会过度增加整机重量，外形轮廓完全避让深松铲的作业运动轨迹，不会干涉深松铲的入土、提升动作，同时预留了足够的安装间隙，适配不同厚度的机架方管安装需求，可通用于多数主流型号的悬挂式深松机设备。作业过程中该护腿可将铲柄传递来的冲击力均匀分散到相邻的机架梁上，避免单点受力过大造成的机架焊缝开裂问题，同时曲面结构可引导土流向后侧流动，减少土块对后方镇压部件的冲击，提升整机作业的稳定性。
