立式凸轮摆杆式压紧锁止机构

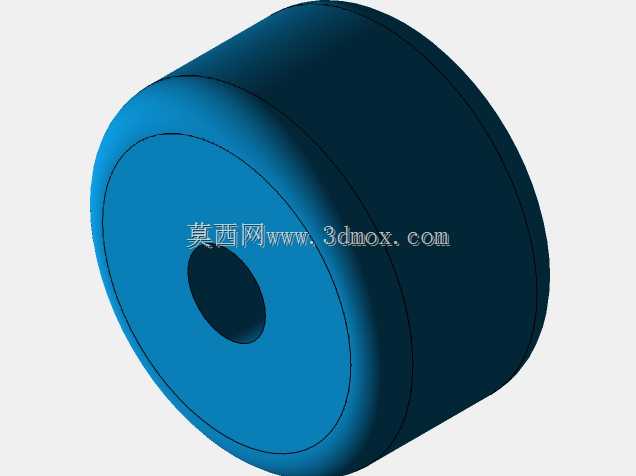

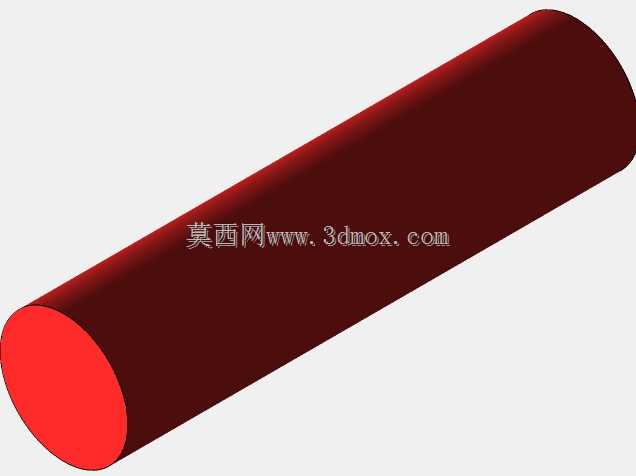

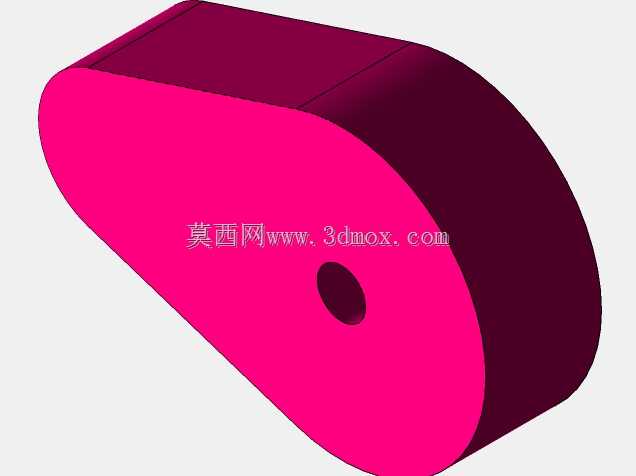

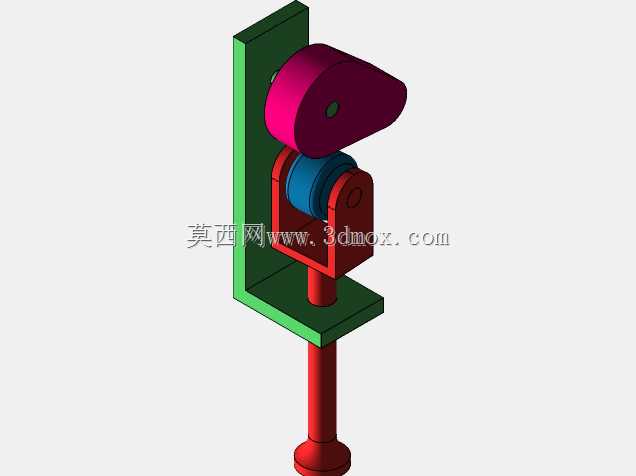

该机构属于立式安装的凸轮驱动压紧锁止组件，核心功能是通过凸轮轮廓的行程变化，带动摆臂完成下压、锁止、释放的动作循环，常见于小型工装夹具、自动化产线的工位压紧、轻工设备的舱门锁止等场景，在需要快速压紧且保持恒定夹持力的工位上适配性较强。从结构布局来看，组件采用背板加底座的立式安装形式，安装背板为竖直平板结构，预留了安装固定的孔位边界，底座为水平支撑板，与竖直背板垂直连接形成L型安装基准，整体安装占用空间的竖直方向高度适配小型设备的侧边安装需求，水平方向投影尺寸紧凑，不会过度占用工位的操作空间。核心传动部分，偏心凸轮采用桃形轮廓设计，转动过程中可实现快速的行程进给与末端锁止死点，当凸轮转动到最大行程位置时，摆臂会被下压到最低位置，此时凸轮轮廓与摆臂上的滚轮接触点处于机构死点位置，即便承受反向的负载作用力，机构也不会自行松脱，无需额外的锁止销或紧固件即可保持压紧状态。摆臂与安装座之间采用铰接连接，铰接位置配置了滚轮结构，将凸轮与摆臂之间的滑动摩擦转化为滚动摩擦，大幅降低了驱动凸轮转动所需的操作力，同时减少了接触面的磨损，提升机构的长期使用稳定性。摆臂末端的压头位置可根据实际压紧需求更换不同材质的端头，比如橡胶垫、尼龙垫块或者金属压头，适配不同被压紧工件的表面防护需求。支撑立柱连接底座与摆臂安装座，承担整个传动部分的负载传递，将压紧过程中的反作用力均匀传导到底座与背板的安装基准面上，避免局部应力集中导致的结构变形。设计过程中重点考量了凸轮轮廓的升程曲线，在空行程阶段采用大升程角实现摆臂的快速抬起与下压，在压紧锁止阶段采用小升程角形成自锁角度，兼顾操作效率与锁止可靠性，同时各铰接位置的配合间隙控制在合理范围内，避免动作过程中出现过大的旷量，保证压紧位置的重复精度。整个机构的驱动方式灵活，既可以在凸轮转轴上加装手柄实现手动操作，也可以连接小型旋转气缸或者伺服电机实现自动化驱动，适配不同自动化程度的设备改造需求，安装时仅需将背板与设备机架通过螺栓固定，调整好压头对应工件的压紧位置即可投入使用，后期维护仅需定期在铰接滚轮位置添加润滑脂，检查凸轮轮廓面的磨损情况即可，维护成本较低。
