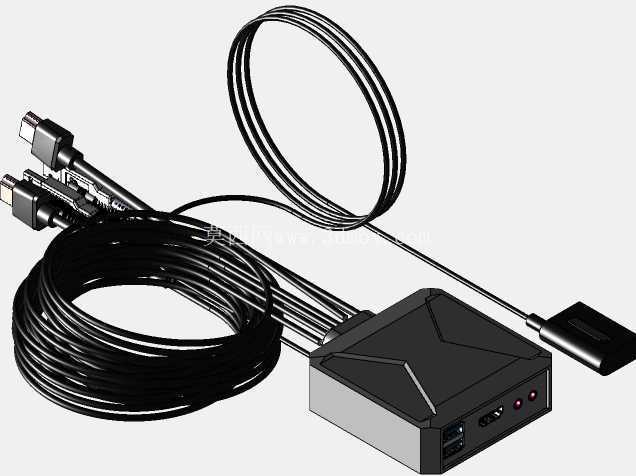

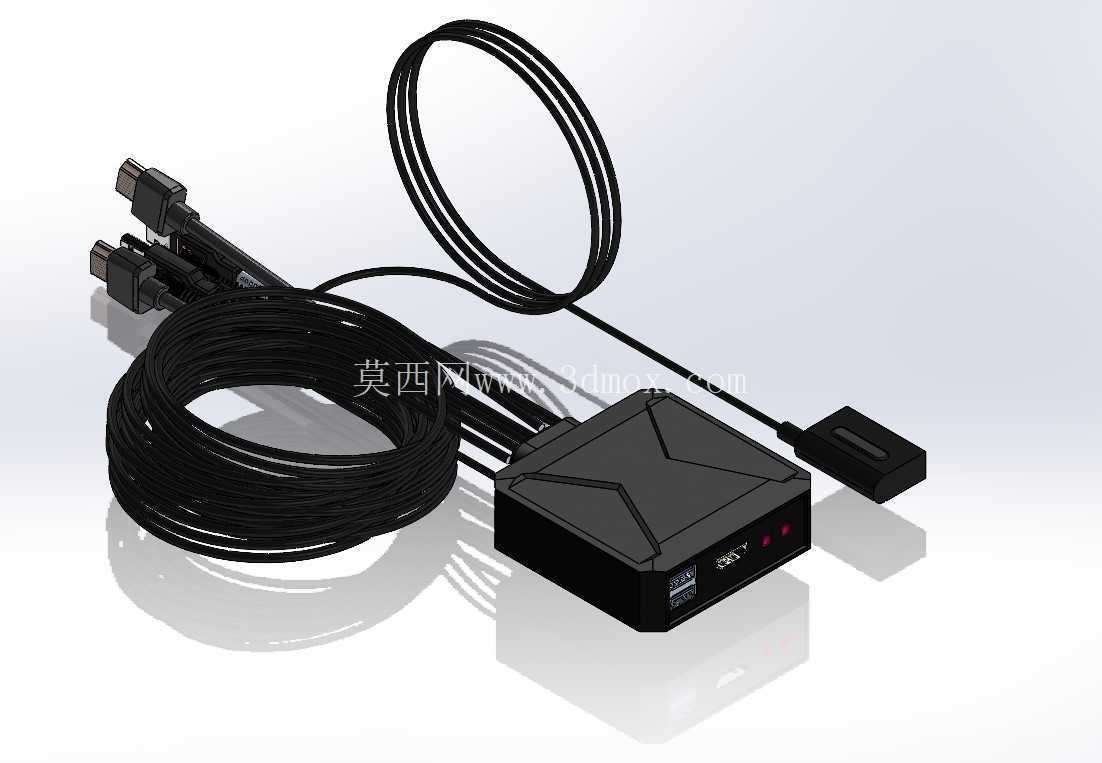

双端口4K音视频HDMI接口KVM切换装置

　　在多主机办公、小型机房运维、影音工作室多设备切换的场景里，这类双端口KVM切换装置是解决外设重复插拔、桌面布线杂乱问题的核心硬件，很多刚接触桌面设备整合的工程师容易忽略这类装置的结构设计细节，实际建模和选型时需要结合实际使用场景的边界条件做考量。从实际用途来看，该装置可实现两台主机共用一套键盘、鼠标、显示器以及音频外设，支持4K分辨率的视频信号传输，同时保留独立的音频通道，避免音视频信号传输过程中的互相干扰，相比单端口切换设备，双端口的配置刚好覆盖多数个人双主机用户、小型测试工位的使用需求，不会出现端口冗余带来的成本浪费，也不会因为端口不足无法满足基础的多设备切换需求。

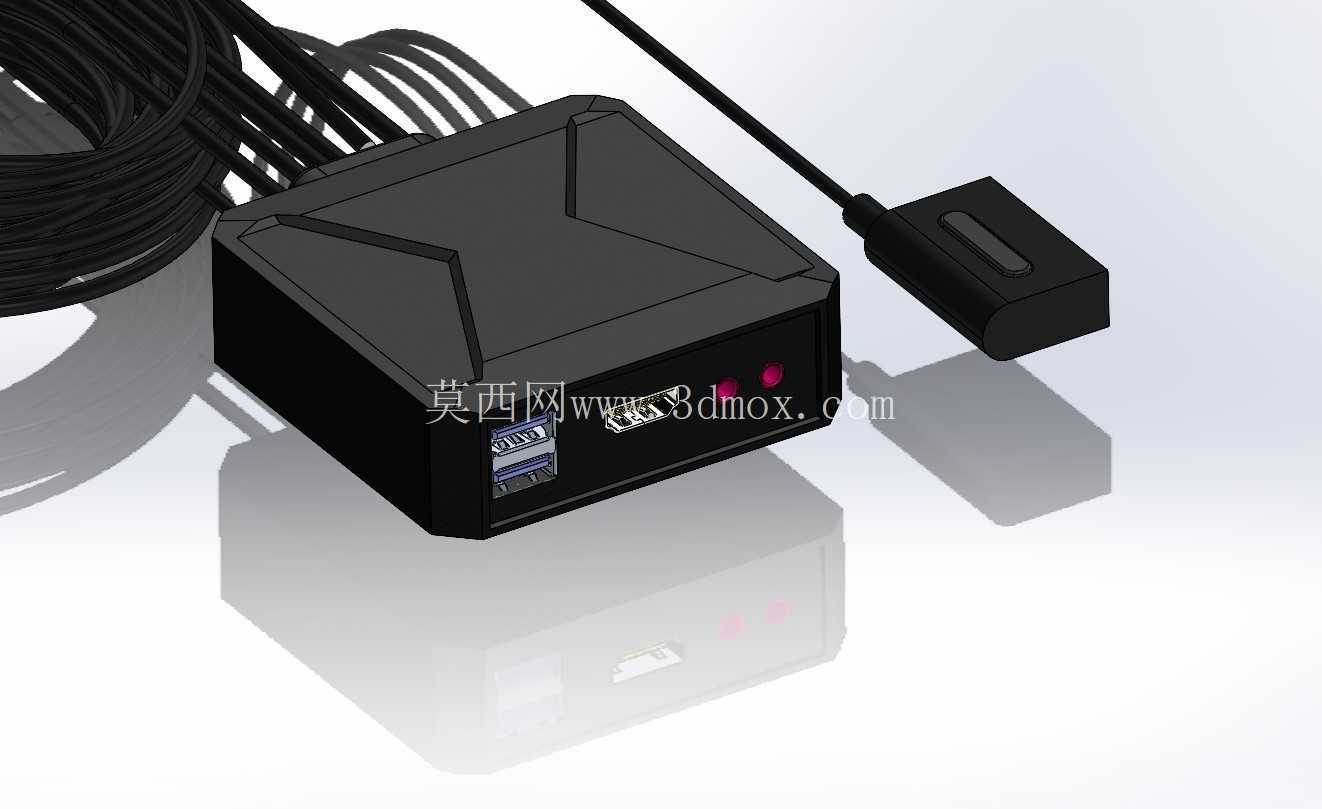

　　功能特性层面，装置正面预留了USB扩展接口，可直接外接U盘、调试手柄等即插即用外设，不用绕到设备背部插拔接口，状态指示灯采用内嵌式设计，不会因为灯光过亮造成桌面光污染，同时能清晰显示当前接入的主机通道，外置的线控切换按键可固定在桌面边缘，不用伸手触碰主机本体就能完成通道切换，适配不同坐姿下的操作习惯。设计思路上，外壳采用多边形切角的方正造型，既可以平放在桌面使用，也能通过背部的挂孔固定在工位隔板或者桌面下方，充分利用零散的安装空间，外壳的加强筋做了内置处理，外表面没有突兀的凸起，日常清洁桌面时不会积攒灰尘，接口排布集中在设备背部，所有外接线缆整理后可统一从设备后侧引出，避免线缆四散缠绕，底部预留了防滑胶垫的安装位，平放在光滑桌面时不会因为插拔线缆出现设备移位。

　　外形尺寸与安装边界方面，设备本体的长宽控制在常规桌面插排的尺寸范围内，厚度不超过3厘米，不会占用过多的桌面垂直空间，外接的线控器采用轻量化设计，连接线长度预留了1.2米的操作余量，可根据工位布局灵活固定线控位置，背部的HDMI接口、USB上行接口、音频接口均做了防呆设计，接口之间的间距预留了足够的插拔空间，不会出现相邻接口插头互相干涉的情况，设备底部的散热槽采用隐蔽式排布，在保证内部电路板散热需求的同时，不会有液体或者细小杂物从散热槽掉入设备内部造成电路故障。

　　实际建模过程中需要注意外壳合模线的位置处理，尽量将合模线布置在设备底部或者侧面的切角位置，保证外观面的完整性，接口的定位公差需要控制在合理范围内，避免生产组装时出现接口错位无法插入插头的问题，指示灯的导光件需要做漫反射处理，避免灯光直射人眼造成不适，线控器的按键行程要控制在合适的区间，按压时不会出现卡顿或者触发不灵敏的问题。这类设备在日常使用中需要频繁插拔外设、切换通道，结构设计时要充分考虑接口的插拔寿命，外壳的材质选用具备一定韧性的工程塑料，避免日常磕碰造成外壳开裂，内部电路板的固定柱要做加强处理，防止插拔接口时的作用力传递到电路板上造成元器件虚焊。
