RS232转RJ45串口以太网智能通讯适配器

　　这套串口转以太网通讯适配器，主要面向老旧工业设备的联网改造场景，在车间存量数控系统、老式仪表、PLC串口通讯柜里十分常见。早年部署的工业设备大多只配备DB25针式RS232串行接口，通讯距离短、无法直接接入厂区局域网，要把设备运行数据上传到上位机、MES系统或者远程运维平台，就需要这类转换模块完成串口协议到TCP/IP以太网协议的透明转发。

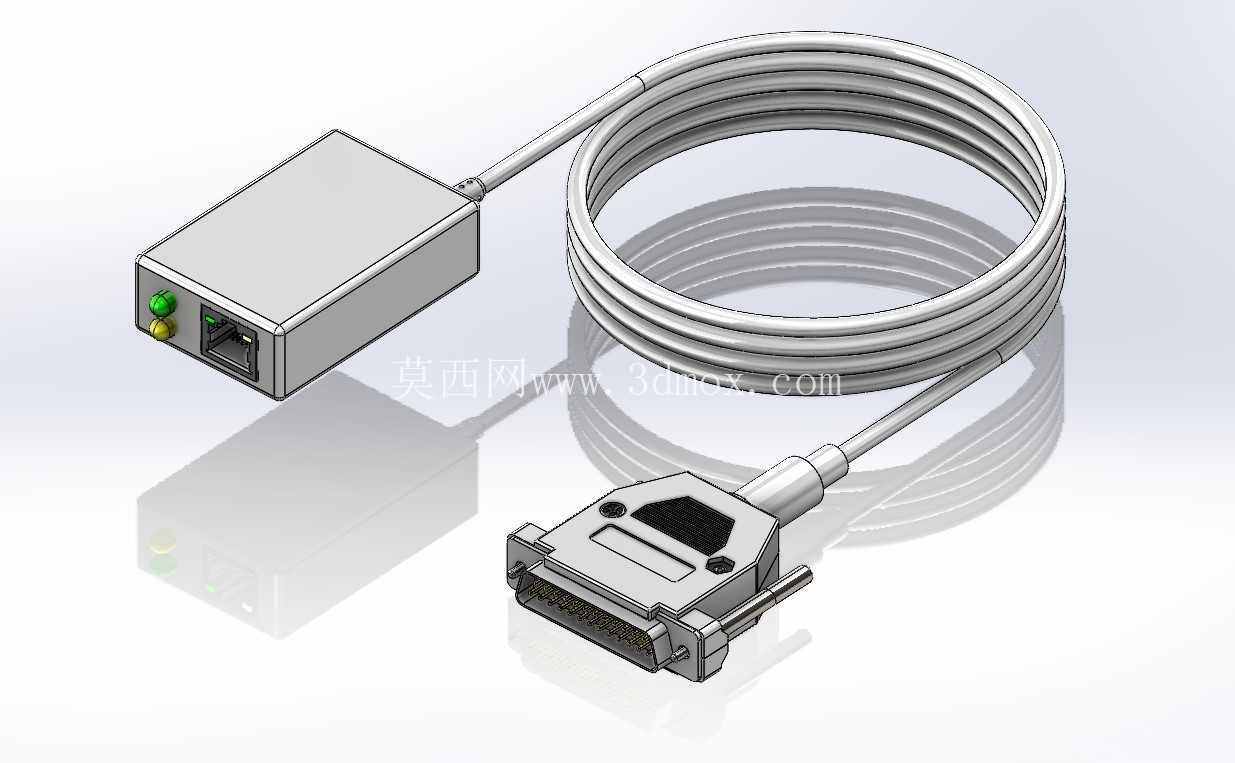

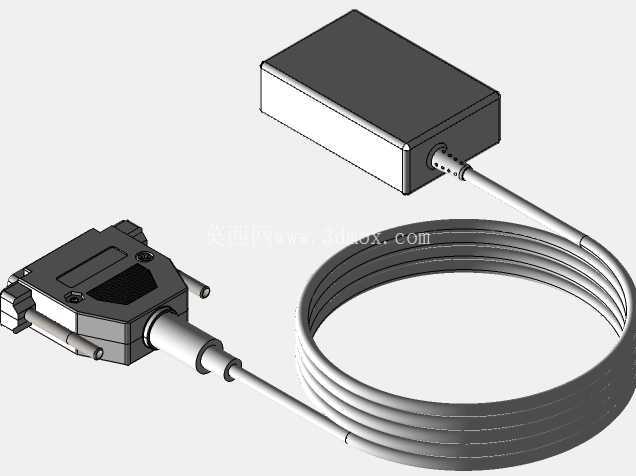

　　从结构组成来看，整套产品分为转换主机、连接线缆和DB25串行接头三部分。转换主机采用挤压铝合金矩形壳体，边角做了小倒角处理，壳体表面做哑光喷砂氧化，既可以屏蔽现场变频器、伺服驱动器产生的电磁干扰，也能在控制柜内密集排布时快速散逸转换芯片工作产生的热量。主机端面一侧预留RJ45以太网插口，旁边布置两颗状态指示灯：绿色灯常亮代表以太网链路正常连接，黄色灯闪烁代表串口数据正在收发，运维人员在柜外不用拆盖就能快速判断通讯状态。主机的安装边界控制得很紧凑，长宽尺寸适配标准DIN导轨旁的空余空间，也可以直接用双面胶或者螺丝固定在控制柜内壁，不需要额外预留大尺寸安装位。

　　配套的通讯线缆做了一体化成型设计，线缆两端和主机、串行接头的连接处都做了应力 relief 护套，避免设备拖拽、柜门关合时线芯反复弯折断裂。线缆外被采用耐油柔性PVC材质，在车间有少量切削液、机油飞溅的环境下不会快速老化开裂，盘绕收纳后也不会产生永久死折。末端的DB25公头采用锌合金压铸外壳，接头两侧带手拧固定螺钉，插接到设备串口后可以锁止，避免设备运行振动导致接头松脱、通讯中断。

　　建模过程中首先对铝合金主机的内腔做了堆叠校核：把以太网变压器、串口电平转换芯片、接线端子的占位尺寸逐一排布，保证壳体壁厚均匀在1.2mm，既不会因为壁厚过薄导致壳体受压变形，也不会因为壁厚过大浪费安装空间。接头部分的针脚排布严格按照RS232 DB25接口标准做对位，针脚伸出长度、接头定位台阶的尺寸都和通用串口插座匹配，装配后不会出现插针歪斜、接口无法完全贴合的问题。线缆部分采用扫掠路径建模，还原了盘绕状态下的自然弯曲弧度，护套和线缆衔接处的过渡圆角做了细化，避免应力集中的结构死角。

　　实际选型使用时，这类适配器不需要改动原有设备的串口程序，只需要完成简单的IP地址配置，就可以让原本只能点对点短距离通讯的串口设备，接入厂区局域网实现跨车间的数据传输，省去了重新铺设专用串口通讯线的改造成本，在存量设备智能化升级项目里适配性很强。
