18mm孔径分体式单孔夹紧固定座

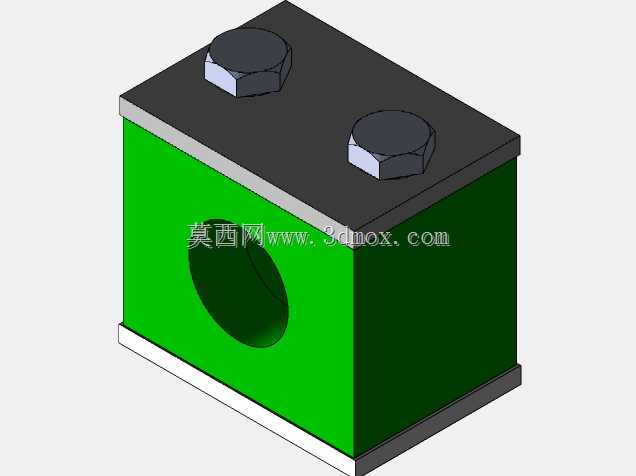

这类夹紧固定座常出现在自动化生产线的轴系排布、小型气动管路布设、光轴导向机构的临时定位场景中，用来把18mm直径的光轴、硬管、导杆牢牢锁定在安装基准面上，避免杆件受径向载荷时出现窜动、偏转。从结构上看，它采用上下分体的夹紧形式，上盖与底座通过两颗内六角螺栓实现锁紧，相比侧面顶丝的固定方式，夹紧力沿圆周方向均匀分布，不会在杆件表面压出局部凹痕，也能避免长期受振动后出现松动移位的问题。底座主体为方块式结构，侧面开有贯通的18mm圆孔，杆件直接穿入孔内即可完成预定位，不需要额外加工安装扁位，适配市面上常见的标准直径光轴、硬质导气管、小型输送辊轴的固定需求。设计时特意把上下分型面设置在圆孔的水平中心位置，螺栓锁紧时上盖产生的弹性变形会均匀包裹住穿入孔内的杆件外壁，不会出现单侧受力导致的杆件轴线偏移，能保证固定后的杆件与安装面保持垂直或平行的位置精度。方块式的外形在安装时不需要额外加工复杂的定位槽，底座底部为平整安装面，可以直接贴装在设备型材台面、安装立板上，整体外轮廓方正，相邻固定座排布时可以紧密贴合，节省设备内部的安装空间。两颗锁紧螺栓对称分布在圆孔两侧，锁紧时可以交替拧紧，避免单侧受力过大导致上盖倾斜卡滞，日常维护时只需要松开两颗螺栓就能快速调整杆件的轴向位置，不需要完全拆除固定座，调整效率比传统的焊接式固定支架高很多。这类固定座没有多余的外露结构，整体棱角做了小倒角处理，安装时不会划伤操作人员的手套或线缆，在紧凑的设备内部布设时也不会和周边的气管、线缆产生干涉。夹紧孔的内壁没有做额外的防滑滚花，避免长期夹紧后在杆件表面留下压痕，对于需要频繁调整位置的导向轴、喷杆、检测支架来说，反复拆装调整也不会损伤杆件的表面精度，适配多批次小批量生产时的工装快速换型需求。
