带双探杆安装式法兰连接基座结构

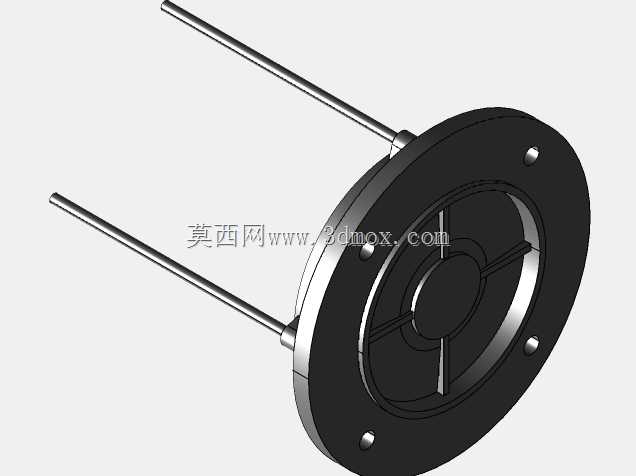

这类带双探杆的法兰构件，常应用在工业管路的介质参数检测工位，作为传感探测元件的安装承载基座使用，在化工流体输送、暖通循环水系统、工业制程管路的温度、液位或流量探测场景中十分常见。构件主体采用圆盘式法兰结构，盘面均匀分布四个螺栓安装孔，可与对应规格的管路法兰通过螺栓紧固实现密封连接，安装时需匹配对应压力等级的密封垫片，保证法兰结合面无介质渗漏，安装边界需预留足够的螺栓操作空间，方便现场施工时的扳手拧动作业。从结构设计来看，法兰盘面中心设置了十字筋加强的中心安装座，既可以为探杆提供稳定的支撑基础，又能通过筋板结构降低法兰整体的重量，同时保证构件的结构刚性，避免管路振动传导导致探杆出现形变偏移。两根平行布置的金属探杆从法兰中心座垂直向外延伸，探杆与中心座的连接位置做了过渡圆角处理，减少应力集中风险，探杆的长度可根据实际管路的管径、探测深度需求做适配调整，探杆端部可根据使用需求安装不同类型的探测元件，直接伸入管路内部接触被测介质。设计过程中需要重点考虑法兰的密封面平面度，保证安装后与对接法兰的贴合度，同时探杆的同轴度公差需要控制在合理范围内，避免探杆伸入管路后出现偏斜，影响探测精度或是与管路内部构件产生干涉。法兰的厚度尺寸根据公称压力等级匹配，保证在额定工作压力下不会出现结构形变，四个安装孔的位置度公差需要符合法兰连接的通用标准，可与同规格的标准法兰实现互换安装，无需额外做现场配孔加工。这类构件在实际使用中，不需要对现有管路做大规模改造，只需要在管路预设的检测工位替换原有盲板法兰，或是在管路开孔后焊接对应对接法兰即可完成安装，后期维护时只需要拆卸法兰螺栓即可将整个探测基座取出，方便对探杆上附着的介质污垢做清理，或是更换损坏的探测元件，大幅降低现场运维的工作量。结构上没有多余的复杂异形结构，加工工艺性较好，法兰主体可采用棒料车削加工成型，安装孔可通过钻床一次装夹完成钻孔加工，探杆采用标准金属圆棒裁切后与中心座做焊接或是螺纹连接，整体加工成本可控，适合批量加工应用。在选型适配时，需要根据现场管路的公称通径、工作压力、被测介质的腐蚀特性选择对应的材质，常规水系统工况可采用普通碳钢做表面防锈处理，腐蚀介质工况则需要匹配不锈钢材质，探杆的长度需要根据管路的有效探测深度确定，保证探测元件处于介质流动的稳定区域，避开管路边缘的湍流区，提升检测数据的准确性。
