35mm管径简易分体式管夹固定座

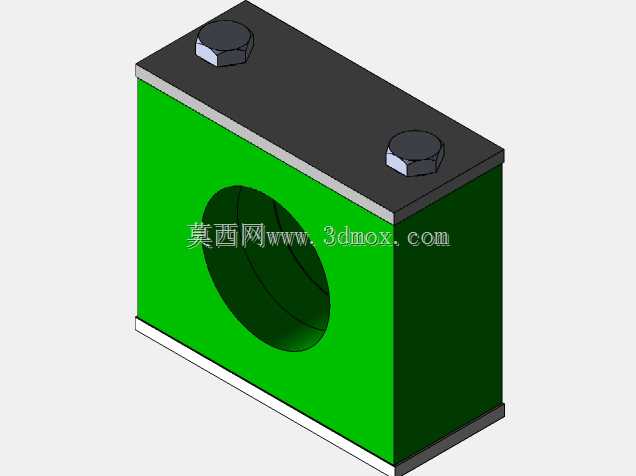

这款夹持固定件主要面向工业流体管路、气动回路、小型设备布线场景的圆管固定需求，适配外径35mm的常规金属或非金属圆管，在液压站周边布管、自动化设备气路排布、小型输送线侧边护栏安装场景中都能见到同类结构的应用。从结构设计来看，整体采用分体对夹式思路，主体为上下两块带半圆槽的安装块，拼合后形成完整的圆形夹持腔，相比单侧开口的弹性管夹，对夹结构的夹持力分布更均匀，不会出现单侧应力集中导致的圆管变形问题，尤其适合壁厚较薄的PVC管、薄壁不锈钢管的固定场景。顶部设置两颗内六角锁紧螺栓，拧紧时两块安装块沿螺栓轴向均匀收拢，对管身形成周向抱紧力，安装时不需要提前套入管夹，可在管路排布完成后任意位置加装固定，后期调整管路位置时只需松开螺栓即可滑动调整，比焊接式管支架的现场适配性更强。安装边界方面，主体块的底面为平整安装面，可直接贴合设备型材板面、安装支架平面完成固定，不需要额外加工适配沉台，两块安装块的侧边做了小尺寸倒角处理，既避免安装时锐边划伤操作人员，也能在拼合时起到导向对位作用，降低现场安装的对位难度。设计过程中特意将螺栓孔设置在夹持腔的两侧对称位置，避开了圆管的正上方区域，一方面避免螺栓过长时干涉管路上方的其他部件，另一方面让锁紧力的作用点更靠近夹持面，减少拧紧时安装块的翘曲变形。夹持腔的内壁没有做额外的防滑齿结构，避免长期夹持时在薄壁管表面压出压痕，对于需要经常调整位置的临时管路固定场景，这种光面夹持腔不会损伤管身外壁的防腐涂层。整体结构没有多余的冗余设计，所有棱角都做了工艺倒角，既符合机械加工的工艺性要求，也能满足常规工业场景的安装使用需求，在需要多点固定长直圆管的场景中，这种结构的固定件可以沿管路轴向间隔布置，配合底部安装面的螺丝孔完成与安装基础的固定，有效避免管路在流体输送、设备运行振动过程中出现的窜动、移位问题。
