恩鲁勒类流体管路转接阀芯结构设计

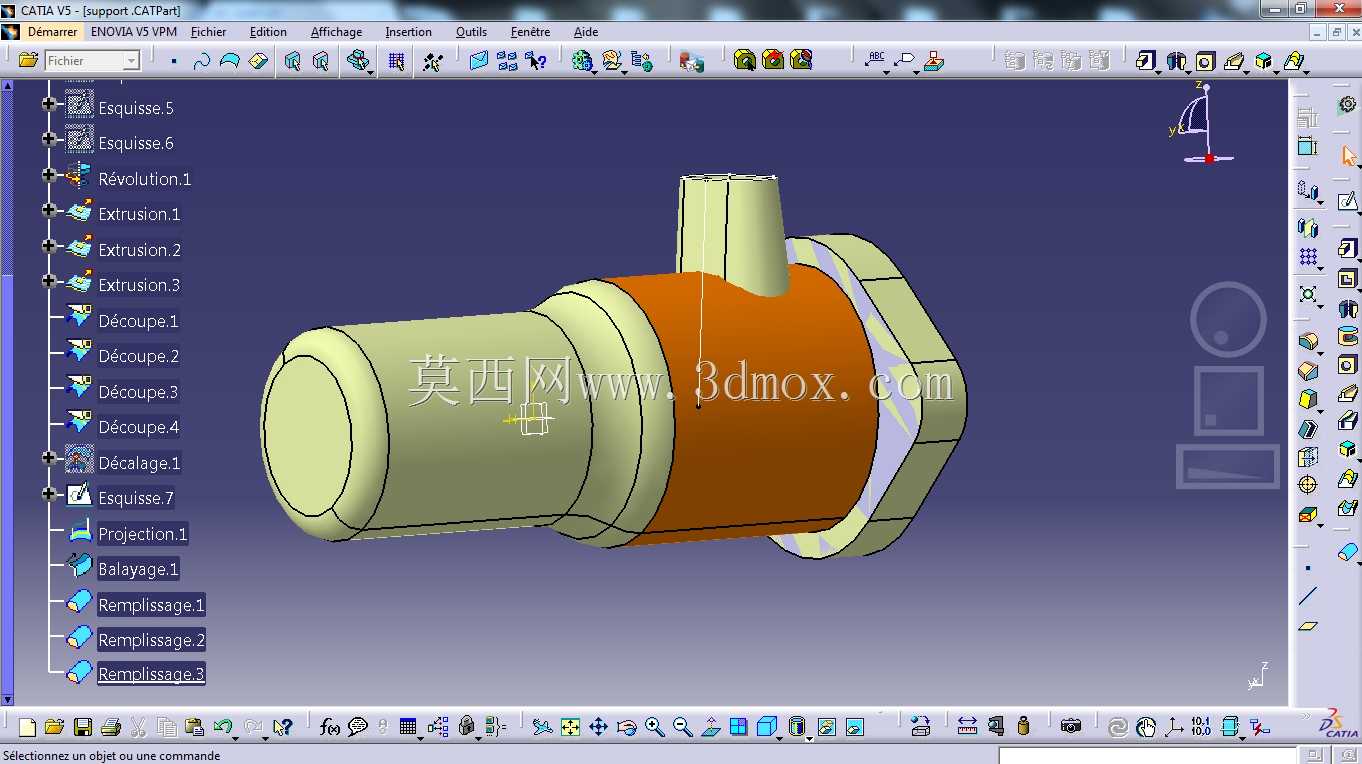

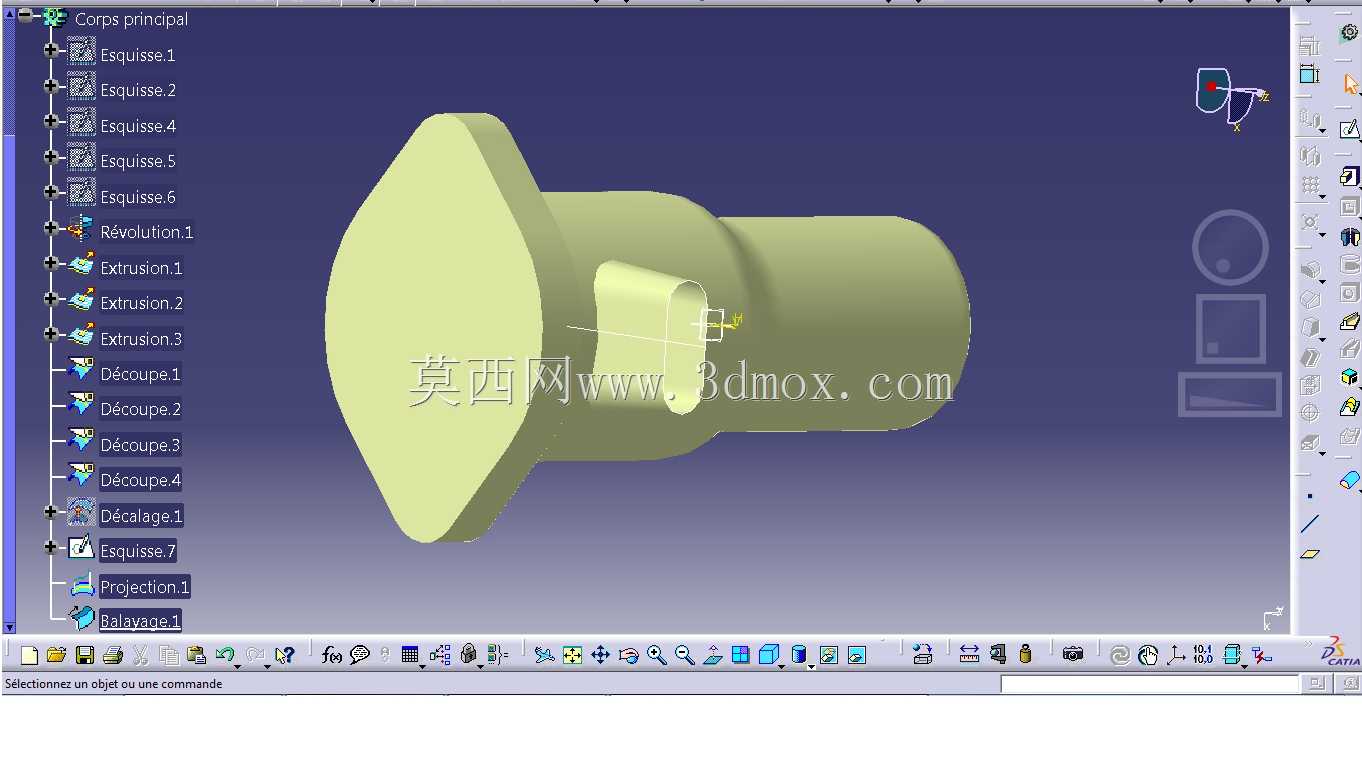

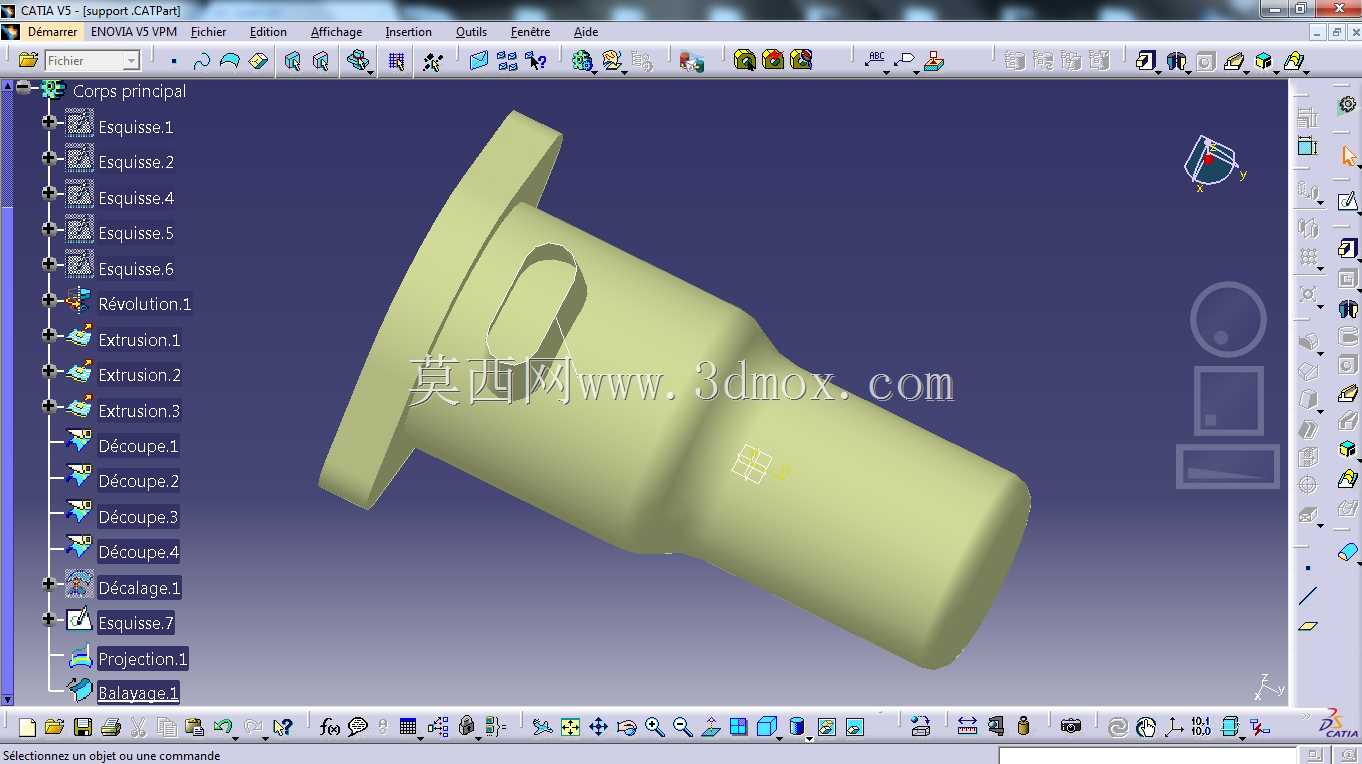

该零件属于流体管路系统中的转接控制构件，主要应用在中小通径的低压流体输送回路中，常见于小型液压动力单元、实验台流体管路、民用供水支路的通断转接场景，承担管路方向切换、通径过渡、外接支路引出的核心作用。从结构设计逻辑来看，整体采用同轴回转体作为主体基准，左侧的圆柱段为插入式对接端，外圆预留了密封件安装的环槽位置，装配时可直接插入对应规格的管路接头内，依靠径向密封实现对接处的防漏，该段的长度经过匹配常规接头的插入深度设计，避免装配后出现顶死或者密封不足的问题。中部的橙色包覆段为主体密封承压区，壁厚经过耐压核算，可承受常规低压回路的工作压力，外圆的环形凸台一方面作为装配时的轴向定位面，控制零件插入管路的深度，另一方面可作为压紧结构的受力面，方便装配时施加压装力，不会损伤主体密封面。顶部垂直向上引出的小管径接口为支路引出端，可外接压力表、泄压支路或者小流量分流管路，接口的内孔与主体流道做了平滑过渡处理，减少流体转向时的压损，避免流道直角处出现紊流或者杂质沉积的问题。右侧的外六角结构为操作受力端，装配时可使用标准扳手卡持该位置施加扭矩，完成零件与主路接头的旋合或者拧紧，六角的对边尺寸符合标准紧固件的尺寸规范，无需定制专用工装即可完成装配作业。设计过程中优先采用线框与曲面结合的建模思路，先搭建主体回转轴线作为基准，依次绘制各段截面的线框轮廓，通过回转特征生成主体基础结构，再通过拉伸、切除特征完成顶部支路、六角操作端的结构搭建，最后对所有流道过渡处、棱边位置做圆角处理，既避免加工时出现应力集中的锐边，也减少流体流经时的阻力。该零件的安装边界需预留出扳手操作的空间，顶部支路接口需预留外接管路的装配空间，整体轴向长度适配常规管路接头的安装尺寸，无需对现有管路布局做大幅改动即可完成替换安装，流道的通径匹配主路流量要求，支路通径按照分流流量设计，不会出现主路流量不足或者支路分流过大的问题。
