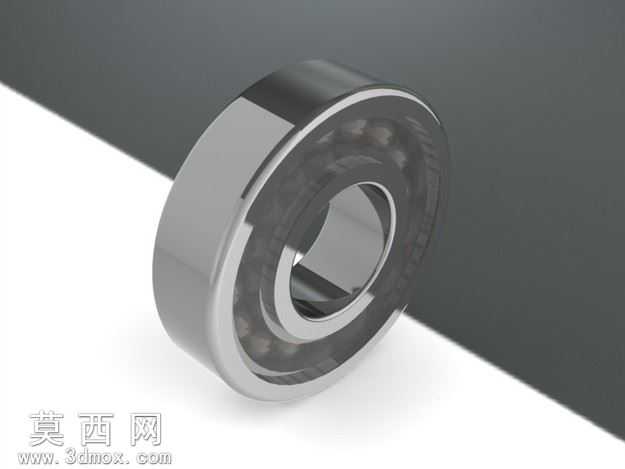

SKF6306RS深沟球轴承三维建模作品

本作品为SKF6306RS型深沟球轴承的三维建模成果，建模过程严格遵循该型号轴承的实际尺寸参数，还原内径30毫米、外径72毫米、宽度19毫米的真实规格，保证模型与实物的尺寸一致性。建模阶段首先通过旋转凸台特征生成轴承内圈与外圈的基础基体，精准绘制内外圈的滚道圆弧轮廓，确保滚道曲率符合深沟球轴承的设计规范，为滚动体的装配预留精准的配合空间。随后通过圆周阵列特征完成全部钢球滚动体的排布，保证每颗钢球在保持架内的位置均匀分布，还原轴承滚动体的等距排列结构。针对RS型轴承的单侧密封结构，单独建模橡胶密封圈与密封卡槽结构，还原接触式密封的形态特征，同时完成保持架的细节建模，还原保持架兜孔对钢球的限位结构。材质设置上，为内外圈与钢球赋予高抛光铬轴承钢材质，调整金属材质的反射率与粗糙度参数，模拟轴承钢淬火后的光亮金属质感，金属表面的高光过渡自然，还原真实轴承零件的金属光泽；为密封圈赋予黑色丁腈橡胶材质，调整哑光质感与轻微的表面纹理，区分橡胶与金属部件的视觉差异；保持架则根据实际产品材质赋予对应工程塑料或冲压钢材质，不同部件的材质区分清晰，便于直观识别轴承各组成部分。渲染阶段采用柔和的工作室布光方案，通过多盏区域光调整光照角度，突出轴承金属表面的高光反射与结构轮廓，避免过强反光遮挡滚道、密封槽等细节结构，同时添加柔和的环境遮蔽效果，增强各部件装配缝隙处的阴影层次，提升模型的立体感与真实感。建模过程中重点保证各零件的装配配合关系准确，内圈与钢球、钢球与外圈、密封圈与内外圈密封槽的配合间隙符合实际装配要求，模型可直接用于机械装配演示、运动仿真模拟、产品结构展示等场景，完整还原了该型号密封深沟球轴承的全部结构特征，能够直观展现深沟球轴承的内部构造与外部形态。
