六片式变截面钢板弹簧悬架结构设计

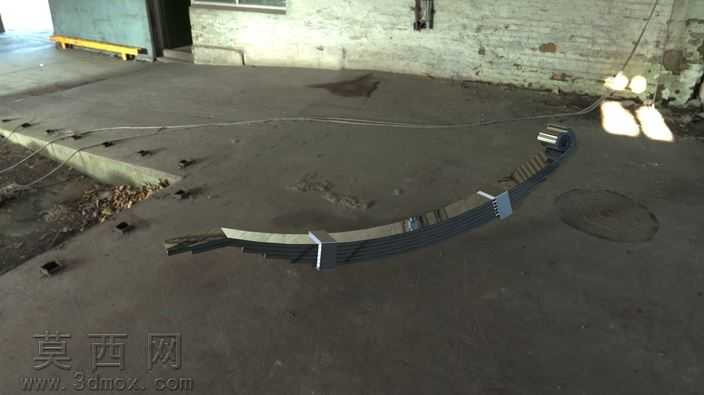

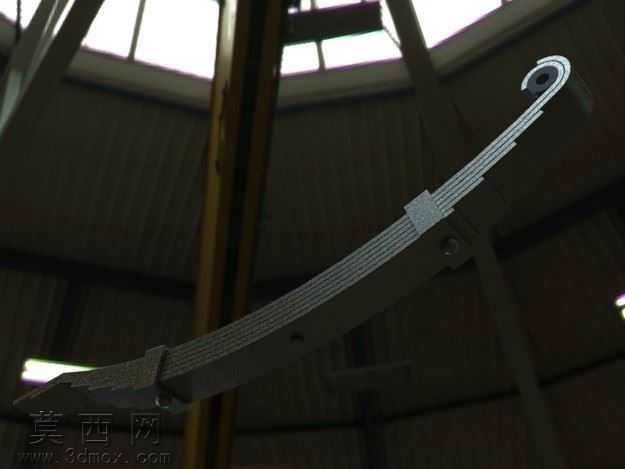

本作品为六片叠装式钢板弹簧三维建模成果，建模阶段以实际商用车悬架承重参数为核心依据，首先完成单片簧片的轮廓草绘，严格匹配标注的685毫米总长度、44.5毫米片宽、6毫米单片厚度尺寸，通过拉伸特征生成单片簧片的基础实体，再依据等强度梁设计逻辑对每片簧片的端部做渐薄切边处理，保证各片受力均匀，避免应力集中导致的片端断裂问题。装配阶段按照主片最长、副片逐片缩短的叠装逻辑完成组件配合，主片两端的卷耳结构单独建模，通过同轴配合与中心螺栓定位完成整体叠装约束，中部设置U型螺栓安装位的定位凸台结构，还原实际装车时的固定连接逻辑，各簧片之间添加接触约束模拟实际叠装时的摩擦贴合状态，避免建模出现片体错位、穿模的问题。材质与渲染阶段，针对钢板弹簧的合金弹簧钢材质做参数调整，赋予金属基体低粗糙度的哑光钢材质感，对簧片表面做轻微的氧化层做旧处理，还原实际零部件使用后的表面质感，卷耳内部的衬套部分单独赋予橡胶材质，区分不同部件的材质差异，渲染时采用侧上方打光方案，清晰展现各簧片之间的叠装缝隙、中心螺栓的固定结构、端部卷耳的圆弧轮廓，让模型整体视觉效果贴近真实零部件状态。结构设计层面，该模型还原了钢板弹簧的核心承重逻辑，通过多片钢板叠合形成弹性梁结构，可承受1150公斤的额定负载，建模时特意保留了各簧片之间的预紧间隙，模拟实际装配后的预应力状态，保证模型可直接用于后续的悬架受力仿真、装配干涉检查等工作，整体建模过程严格遵循机械零部件的设计规范，所有特征参数均对应实际量产部件的尺寸标准，无随意简化的结构细节，可直观展现钢板弹簧的叠装结构、连接方式与外形特征。
