双载车辆运输平板拖车结构设计

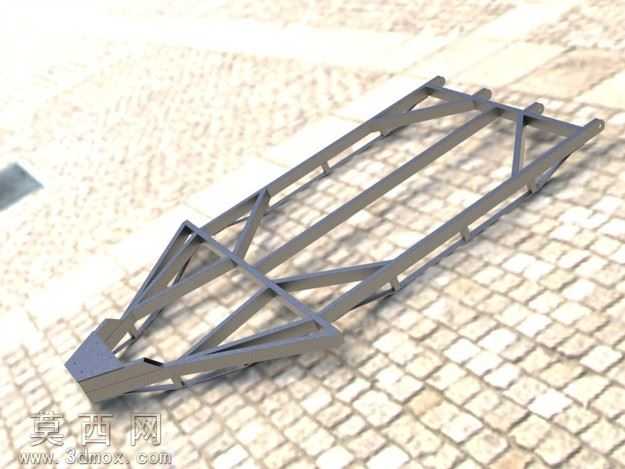

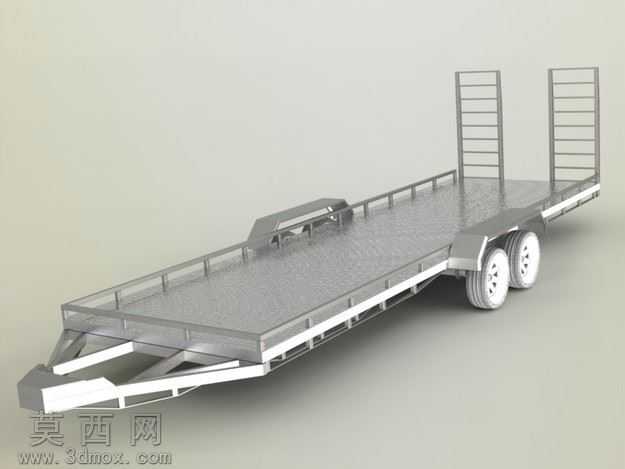

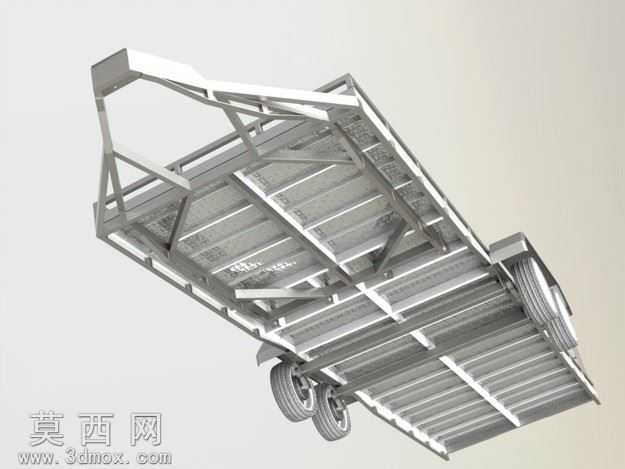

本模型为可同时承载两台车辆的平板式运输拖车，整体采用低平板布局设计，外廓尺寸为6600x1910mm，建模过程严格遵循拖挂类运输设备的工程设计逻辑，完整还原了实车的结构细节与功能特征。建模阶段首先搭建拖车的主承载框架，采用矩形截面型钢作为纵梁与横梁的基础型材，通过焊接装配逻辑构建网格状承载底盘，确保平板台面具备均匀的承载能力，可稳定承托两台乘用车的整体重量。台面两侧设置连续式防护栏结构，采用圆管型材弯折成型，通过等距布置的立柱与底盘框架固定，既可以防止运输过程中车辆侧滑偏移，也能作为人员在台面上操作时的安全防护结构。拖车尾部设置双段式爬梯结构，爬梯采用格栅式框架设计，既保证了足够的结构强度供车辆驶上驶下平板，也通过镂空结构降低了爬梯自身重量，爬梯与底盘尾部采用铰接连接结构，可实现翻折收放，行驶状态下爬梯可竖直固定在拖车尾部，减少行驶过程中的风阻与空间占用。行走系统采用双轴双轮布局，每侧配置两组橡胶轮胎与配套轮毂，通过悬挂结构与底盘纵梁连接，可有效缓冲行驶过程中的路面颠簸，保证运输过程的平稳性。牵引部分设置在拖车前端，采用三角式牵引架结构，牵引端配置标准牵引连接装置，可与牵引车的拖挂机构快速对接，牵引架上还设置了驻车支撑装置，在脱离牵引车时可支撑拖车保持水平稳定。材质渲染方面，底盘框架与防护栏、爬梯结构采用哑光金属钢材质感，台面采用花纹防滑钢板材质表现，轮胎采用黑色橡胶材质搭配金属轮毂质感，整体渲染效果写实，清晰呈现了各部件的结构关系与材质特征。设计思路围绕车辆短途转运的实际需求展开，低平板的台面高度设计降低了车辆上下的爬梯坡度，双载布局提升了单趟运输效率，整体结构简洁可靠，兼顾了承载强度与使用便利性，可作为专用拖挂设备设计、车辆转运装备研发的参考模型，也可用于相关场景的可视化演示素材。
