水蒸馏用平板式太阳能集热装置结构设计

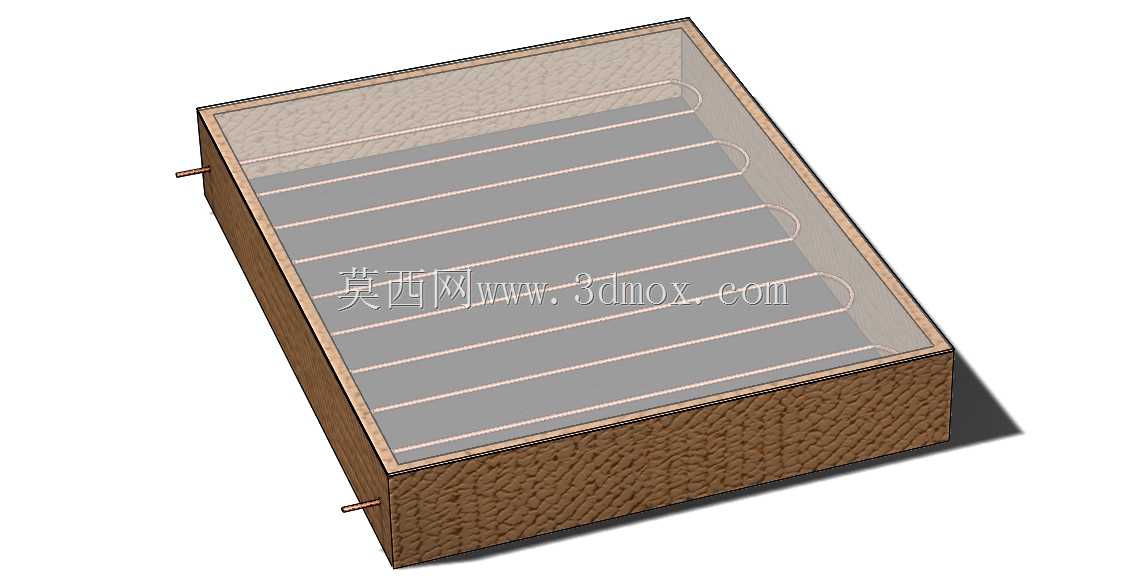

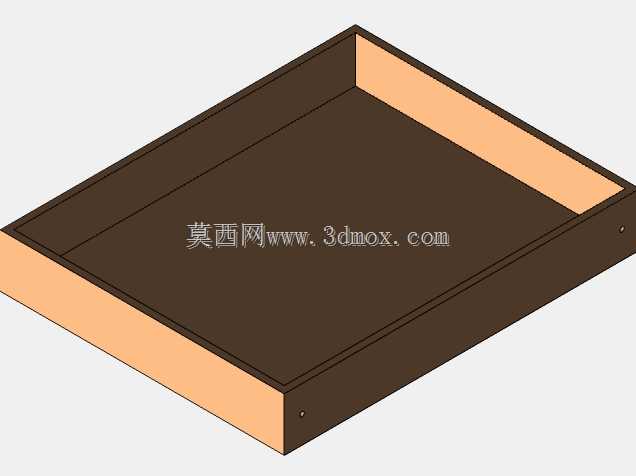

在分布式太阳能热利用场景中，平板型集热装置是适配小型水蒸馏系统、低温热水供应的核心换热部件，这类装置的结构合理性直接决定光热转换效率与长期运行稳定性。从结构设计逻辑来看，该装置采用矩形盒式承载结构，外层为保温壳体，内壁做粗糙纹理处理以降低内部热量的反射损耗，同时壳体预留两个流体接口，分别作为待蒸馏介质的流入端与受热后介质的流出端，接口位置设置在壳体短边侧的上下对角处，可保证内部流道内的介质充分流经吸热区域，避免出现流动死区。内部吸热核心采用蛇形排布的流道结构，流道沿壳体长边方向平行布置，相邻流道通过端部圆弧段连通，这种排布方式既可以最大化流道与吸热板的接触面积，又能控制介质在流道内的流速处于合理区间，保证介质在流动过程中充分吸收太阳辐射转化的热量，不会因流速过快导致换热不充分，也不会因流速过慢造成局部过热汽化引发流道气堵。吸热层铺设在流道下方，表面做高吸收率涂层处理，可最大化捕获透过透明盖板的太阳辐射能，透明盖板与吸热层之间预留固定厚度的空气夹层，利用静止空气的低导热特性减少吸热层向外界的对流散热损失，壳体底部与侧边填充保温材料，阻断热量向安装基面的传导路径。从安装边界来看，该装置为薄型长方体结构，整体厚度远小于长宽尺寸，安装时可直接贴合屋面、支架等平整基面固定，侧边接口采用标准管螺纹连接，可直接对接蒸馏水系统的管路，无需额外定制转接件。在实际应用中，这类集热装置可独立单台使用，为小型户外蒸馏装置提供热源，也可多台串并联组合，构成中型太阳能蒸馏系统的集热阵列，适配离网区域的淡水制备、低温热水供应需求。设计过程中需重点考量壳体的密封性能，避免户外使用时雨水、灰尘进入内部侵蚀吸热层与流道，同时流道的排布间距需结合当地太阳辐射强度调整，保证单位面积的集热功率匹配蒸馏系统的热负荷需求，壳体边角做圆弧过渡处理，既可以降低安装过程中的磕碰损伤风险，也能减少风阻，提升户外高空安装的抗风载能力。
