手持弯柄壳体结构三维数模含工程图纸

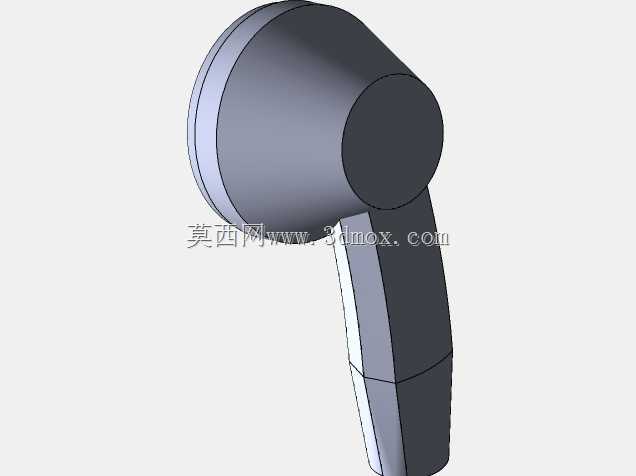

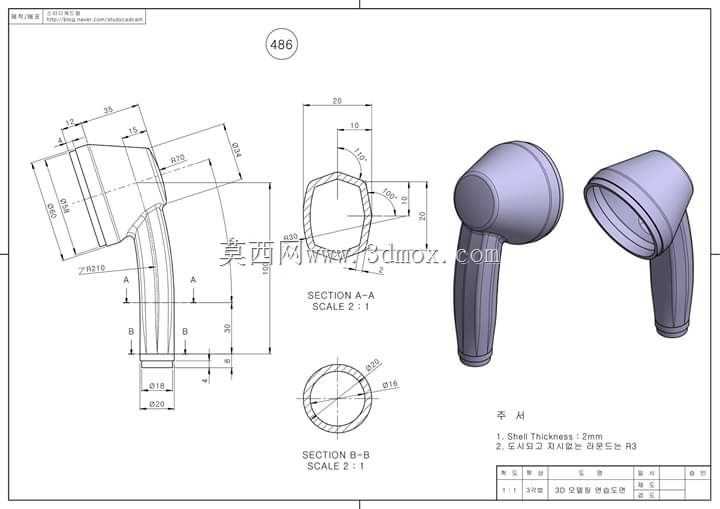

该手持弯柄壳体属于小型手持设备的外部包覆结构件，常见应用于小型检测仪器、手持打磨工具、便携清洁设备的握持端外壳，承担内部元器件防护、操作人员握持施力的核心作用，日常使用中需要承受手部反复握持的挤压力、意外跌落的冲击载荷，同时要适配内部功能组件的安装定位，避免使用过程中出现壳体开裂、配合松脱的问题。从结构设计逻辑来看，整体采用一体化薄壁壳体构型，壳体壁厚均匀控制在2mm，既保证了注塑成型时的熔体流动均匀性，避免出现缩痕、缺胶等成型缺陷，也能在满足结构强度的前提下尽可能控制零件自重，降低长时间手持操作的疲劳感。弯柄部分采用符合人体工学的流线型曲面设计，柄身设置有细微的防滑曲面纹理，握持时手掌与柄身的贴合度更高，施力过程中不易出现打滑脱手的情况，柄部末端的小直径圆柱段用于穿设挂绳或者安装尾部端盖，实现壳体的尾部密封。头部为大直径圆筒状腔体，用于容纳设备的核心功能组件，腔体内部设置有周向定位筋位，能够限制内部组件的径向窜动，头部与弯柄的过渡区域采用大圆角平滑衔接，既能够降低该区域的应力集中系数，提升壳体的抗冲击能力，也能优化注塑成型时的熔体流向，减少过渡区域的熔接痕缺陷。从安装边界来看，头部腔体的内径、深度尺寸严格匹配内部功能组件的安装尺寸，弯柄内部的空腔用于布设连接线路，两个剖面视图分别标注了头部与柄部的衔接尺寸、柄部截面轮廓尺寸，所有配合尺寸的公差设置兼顾了注塑成型的工艺可行性与装配精度要求，不需要二次加工即可完成与内部组件、尾部端盖的装配。壳体的外表面无尖锐棱角，所有外露边缘均做了倒圆角处理，握持接触时不会出现硌手的问题，同时也能避免跌落时棱角位置出现应力集中导致的碎裂。在实际建模过程中，先通过多组剖面轮廓线搭建整体曲面框架，再通过曲面加厚生成实体特征，最后添加筋位、圆角、表面纹理等细节特征，建模过程中同步校验壁厚均匀性、拔模角度，确保模型能够直接用于后续的模具设计与开模生产，配套的工程视图标注了关键安装尺寸、剖面位置与缩放比例，能够直接用于生产环节的尺寸校验与加工参考。
