铰接式锁紧连接支架工程结构设计

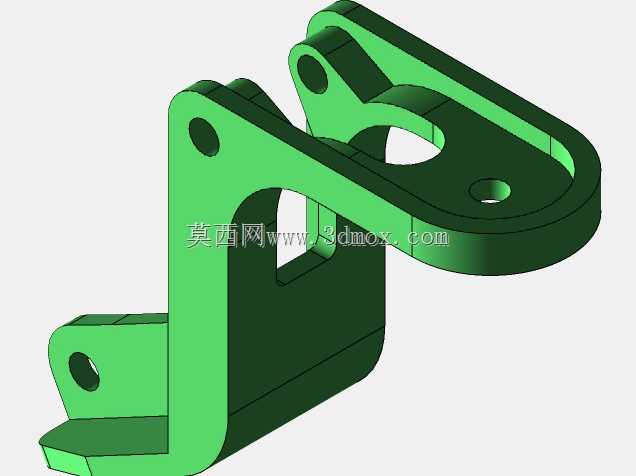

这类带铰接结构的锁紧连接支架，多应用在需要反复开合、快速锁止的工装夹具、小型设备舱门、检具定位模块以及非标自动化设备的活动限位部位，日常工况中需要承担反复开合的铰接转动载荷，同时在锁止状态下要保证连接部位无窜动、间隙可控，避免设备运行过程中出现连接松脱、定位偏移的问题。从结构设计逻辑来看，整个零件采用一体化弯折加局部铰接孔位的布局，主体弯折臂的曲率经过受力校核，在开合转动过程中不会和周边安装构件产生运动干涉，端部的U型卡槽结构用来和配套的锁舌或者定位销配合，实现快速卡合锁紧，不需要额外加装复杂的锁止构件就能完成固定动作。零件上的三个铰接安装孔分别对应不同的功能点位：靠近弯折拐点的孔位是整个支架的旋转支点，设计时严格控制了孔位的同轴度公差，保证转动过程中无卡滞；端部U型槽两侧的孔位用来安装限位销，在锁止状态下分散卡槽承受的侧向载荷，避免长期受力出现槽口变形。从图纸标注的尺寸边界来看，支架整体展开长度控制在180mm区间内，弯折后两个臂的垂直夹角在锁止状态下为92度，预留了2度的过盈角度来保证锁止后的预紧力，安装孔的孔径统一适配常用的M6圆柱销，不需要额外定制非标紧固件就能完成装配。截面设计上，主体臂采用等厚度的钣金类实体结构，局部铰接位置做了加厚处理，避免反复转动出现应力集中导致的断裂问题，U型卡槽的开口宽度做了0.2mm的公差预留，既能保证配套销件顺利卡入，又不会因为间隙过大出现锁止后的晃动。在实际选型应用中，这类支架可以直接替换小型设备上的原有锁止构件，安装时只需要保证旋转支点的固定轴和安装面垂直，就能保证整个开合动作顺畅，锁止后依靠支架自身的结构弹性提供持续的压紧力，不需要额外加装弹簧等辅助复位零件，整体结构紧凑，占用安装空间小，适合在布局紧凑的小型设备内部使用。设计过程中针对铰接部位的磨损问题，在孔位位置预留了衬套安装余量，长期使用出现磨损后只需要更换衬套就能恢复原有配合精度，不需要整体更换零件，降低了后期维护的成本。整个零件的外形做了圆角过渡处理，没有尖锐的棱角，避免安装调试过程中出现磕碰划伤的问题，同时流线型的弯折外形也减少了开合过程中对周边管线的剐蹭风险。
