圆筒形夹持衬套机械结构设计

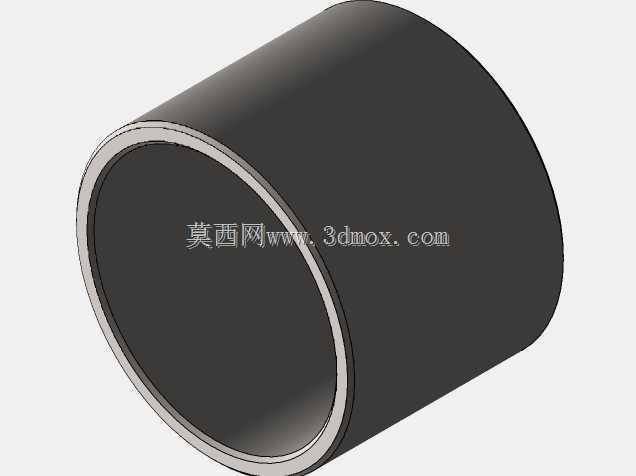

　　该结构呈现为短圆筒形零件，主体为连续回转体，外壁采用完整圆柱面，内壁形成同轴通孔，端面可见均匀壁厚。零件没有复杂外伸特征，整体轮廓简洁，适合在有限径向空间内承担定位、夹持、衬垫或耐磨过渡功能。从工程使用角度看，这类零件常见于工装夹具、导向机构、铰接部位、轴端保护以及需要通过内孔抱紧杆件的装配场景。

　　在实际设备中，圆筒形衬套往往不是独立受力件，而是安装在基座、支架、夹具座或传动部件之间，通过外圆与安装孔形成配合，内孔则为轴、杆、销或管件提供通过与支撑边界。其作用并不只是填充空间，更关键的是控制同轴度、减少配合面磨损、降低拆装时对主体零件的损伤，并在夹持过程中把局部载荷分散到较大的接触面积上。对于需要频繁更换或反复装夹的工位，采用独立衬套结构可以把磨损集中在可替换零件上，避免基座孔位失效后整体返修。

　　外形设计上，模型保持了较大的长径比，圆柱侧壁能够提供足够的接触长度。较短零件若仅依靠端面定位，夹持时容易产生偏摆；而适当延长筒身之后，内孔与被夹持件之间的接触区域增加，侧向约束更稳定。端口边缘采用规整圆环轮廓，便于压入、套入或沿轴向装配。壁厚在视觉上保持连续一致，这有利于加工时控制内外圆同轴度，也能避免局部薄弱区在压紧或受径向力时产生变形。

　　从安装边界考虑，该零件的外圆应与容纳孔形成明确配合关系。若用于固定衬套，外圆可选择过渡或小过盈配合，使衬套在基座内不发生转动；若需要现场快速更换，也可采用间隙配合并辅以端盖、挡圈或紧定结构限制轴向位移。内孔尺寸则决定可通过的轴径或杆件范围，设计时需要预留装配公差，不能只按名义尺寸判断是否可装。对于夹持用途，内孔表面粗糙度、圆度和轴向直线度都会直接影响抱紧效果；若内孔存在锥度或局部凸起，杆件装入后可能出现点接触，导致夹紧力不稳定。

　　该类圆筒件在建模时应优先保证回转轴线清晰，内外圆柱面同心，端面与轴线垂直。结构虽然简单，但公差链并不少：外圆与安装孔的配合、内孔与被支撑件的配合、端面压紧后的轴向定位、筒壁在受力后的弹性变形，都会影响最终使用。若采用金属材料，需关注壁厚与压装力之间的关系，过厚会增加压入难度，过薄则可能在压装时收口或失圆；若采用非金属或复合材料，则要考虑摩擦系数、蠕变以及温度变化对夹持力的影响。

　　在工装夹具场景中，这种筒形件可作为夹紧套使用，杆件穿入内孔后，由外部压块、螺母或楔紧结构提供轴向或径向约束。筒身接触面越大，夹紧时单位面积压力越低，对软质杆件表面更友好。在导向场景中，它可作为短导套，为往复运动的杆类零件提供滑动支撑，此时内孔需要保持良好润滑或选用低摩擦材料。在铰接场景中，圆筒衬套能够隔离销轴与支架孔，转动过程中磨损主要发生在衬套内壁，维护时只需更换衬套即可恢复配合精度。

　　设计过程中还需要注意端口处理。锐边端口在压装时容易刮伤配合面，也可能造成应力集中，实际零件通常会在端口设置小倒角或圆角，既引导装配，又减少磕碰损伤。若衬套承受轴向顶紧，端面应保持平整，避免压紧后局部受力；若衬套需要在孔内浮动，则端面不应被完全锁死，应给热膨胀或微量同轴度补偿留出空间。

　　从三维结构表达来看，该模型抓住了圆筒衬套最核心的几何特征：同轴内外圆、连续侧壁、平直端面和明确壁厚。对于结构设计人员，这类模型可用于检查装配空间、验证杆件穿入路径、模拟夹持位置以及核对相邻零件干涉；对于设备选型人员，则可通过外径、内径、长度和端面边界判断其是否适合现有安装孔。整体结构没有多余装饰，几何关系直接服务于装配与受力，是典型的以配合、支撑和耐磨为核心目标的机械基础零件。
