大型连续式谷物烘干处理设备结构

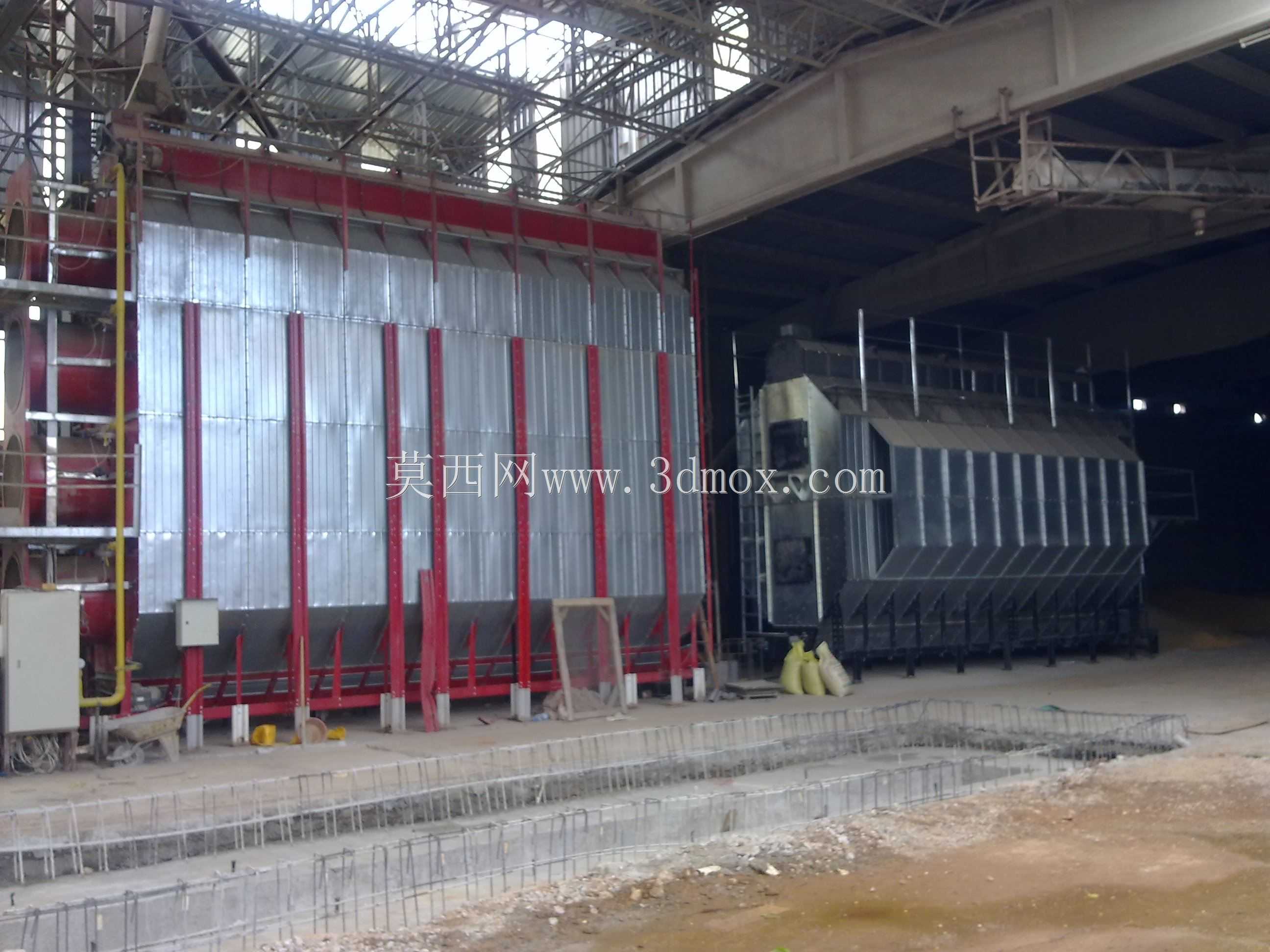

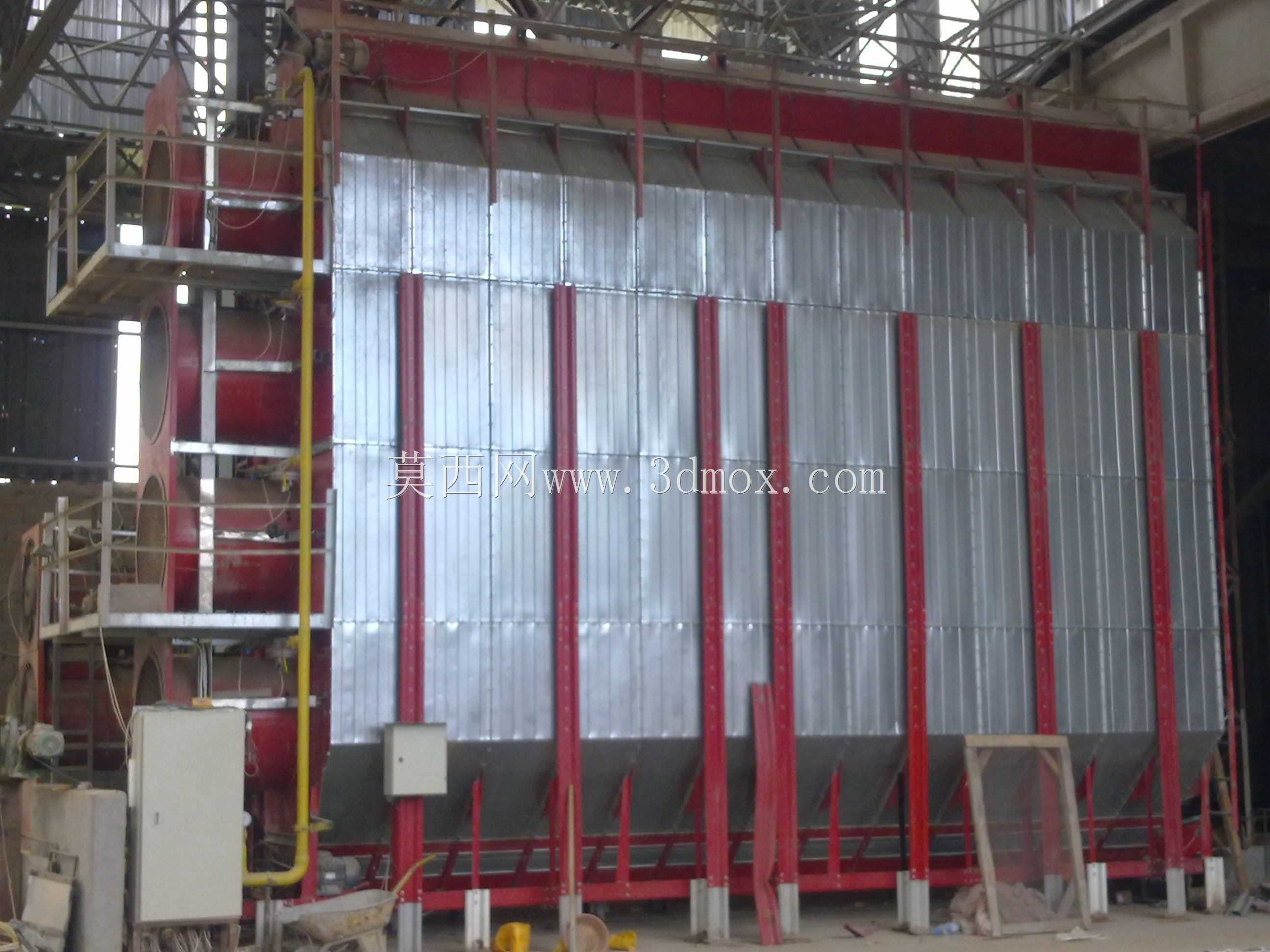

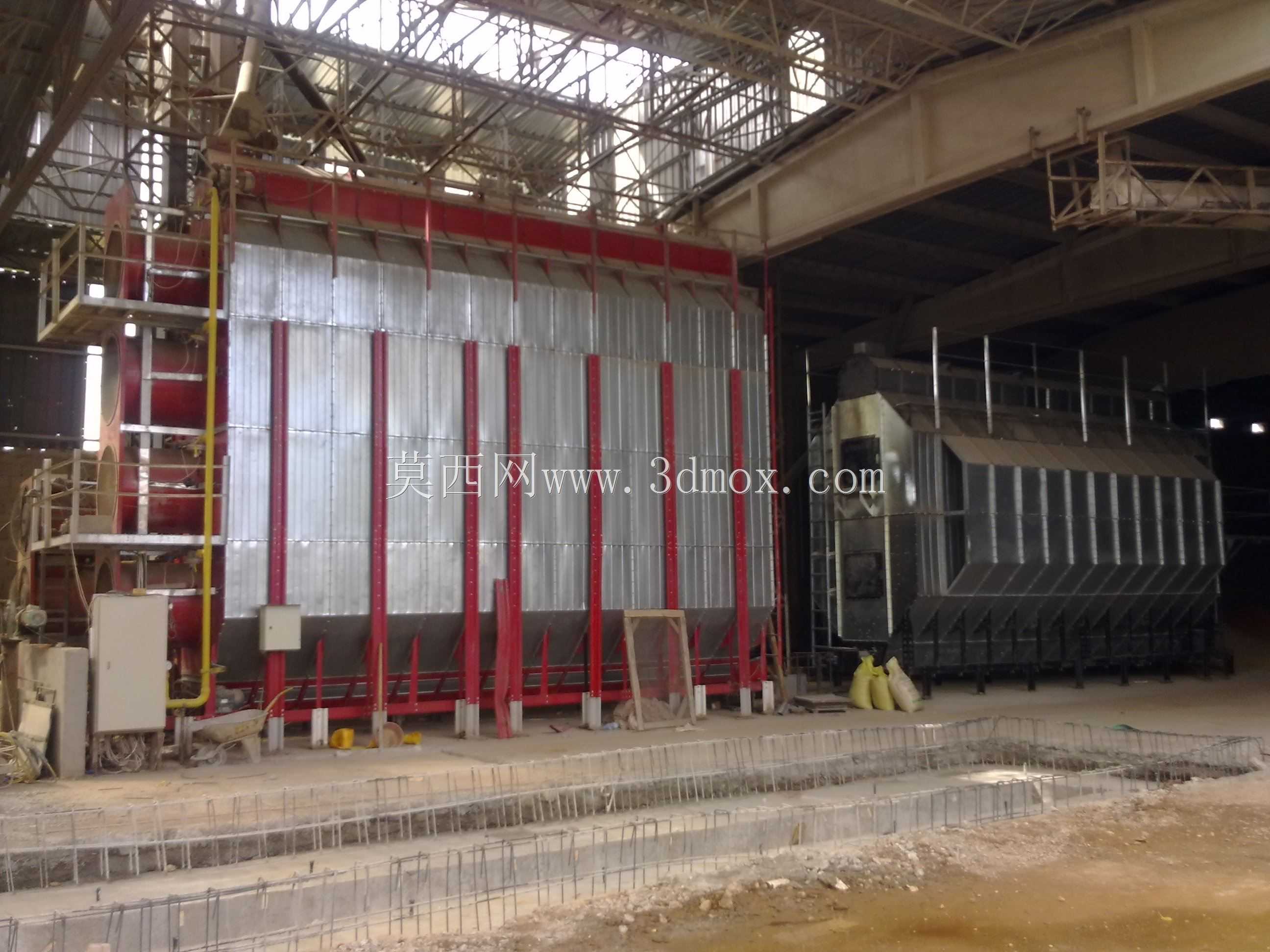

在规模化粮食收储与农产品加工厂区，这类大型连续式谷物处理设备是产后减损的核心工装，多数布置在厂区紧邻原料卸粮区的露天硬化场地，周边预留足够的原粮输送、成品粮转运以及检修通道，避免作业动线交叉干扰。设备主体采用立式大容积仓体结构，外部以型钢做承重框架，外覆彩钢保温围护板，减少内部热量向外散失，仓体内部沿物料流向分层设置匀料装置、热风分配腔、缓苏段以及冷却段，能够让进入仓内的谷物在自重作用下缓慢下移过程中，与穿过料层的热风充分接触，带走谷物内部的游离水分，整个干燥过程均匀可控，避免局部过热导致的粮粒爆腰、破碎问题。从设计逻辑上看，这类设备首先要匹配厂区的日处理粮量需求，仓体的有效容积直接决定单批次处理能力，通常仓体高度会结合热风穿透料层的最大有效深度做限定，过高会导致热风阻力陡增、上下层谷物干燥不均，过矮则无法满足连续作业的缓苏时间要求，设备底部的排料机构采用无级变速设计，可根据不同谷物的初始含水率、目标含水率调整排料速度，匹配不同的干燥时长需求。设备侧面预留的爬梯与检修平台，是设计阶段必须考虑的运维边界，每层平台的载荷要满足检修人员携带工具通行的要求，爬梯的倾角、护栏高度都符合工业设备安全规范，仓体侧壁设置的多个检修门，对应内部不同功能段，方便后期清理堵料、更换匀料板等易损件。设备的热风接口通常布置在仓体侧部中下段，对接厂区的热风炉系统，热风进入分配腔后通过鱼鳞式通风孔均匀进入料层，避免局部风速过高吹走粮粒，顶部的排风段设置除尘装置，将携带粉尘的湿空气处理后排出，满足厂区环保要求。安装时要重点校核基础的水平度，避免仓体倾斜导致内部物料偏流，设备周边要避开厂区的积水低洼区域，防止基础沉降影响设备运行稳定性，进料端通常配套斗式提升机与上料绞龙，出料端对接输送设备直接送入暂存仓，整个流程可实现连续化作业，无需人工频繁干预，大幅降低粮食收储季的人工作业强度，减少谷物在晾晒过程中受天气影响产生的霉变、发芽损失，不同谷物的干燥参数可通过调整热风温度、排料速度灵活适配，除玉米外也可完成开心果、鹰嘴豆、扁豆等杂粮的干燥作业，适配多品类农产品加工的生产需求。
