农业谷物深层干燥设备结构展示

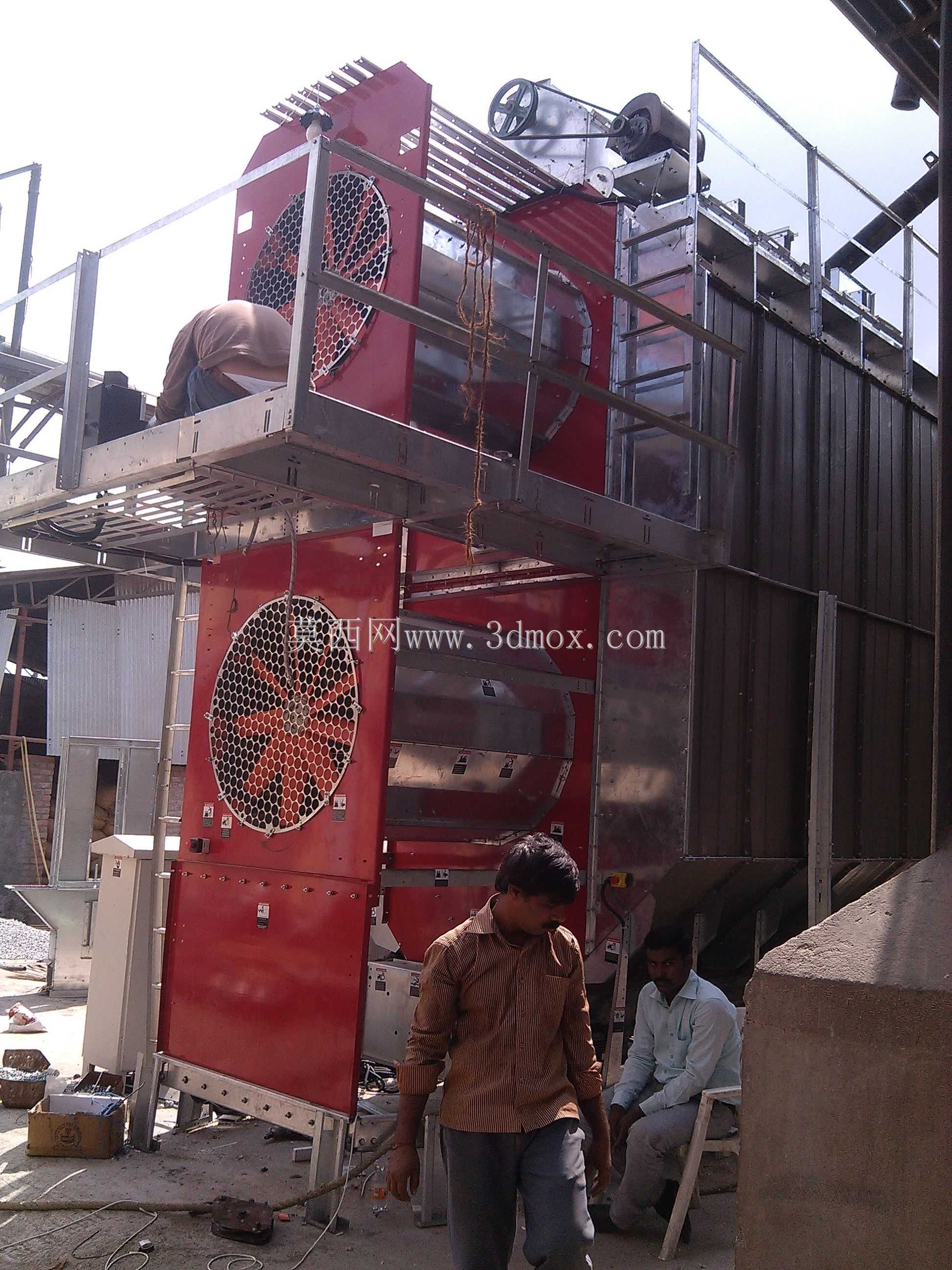

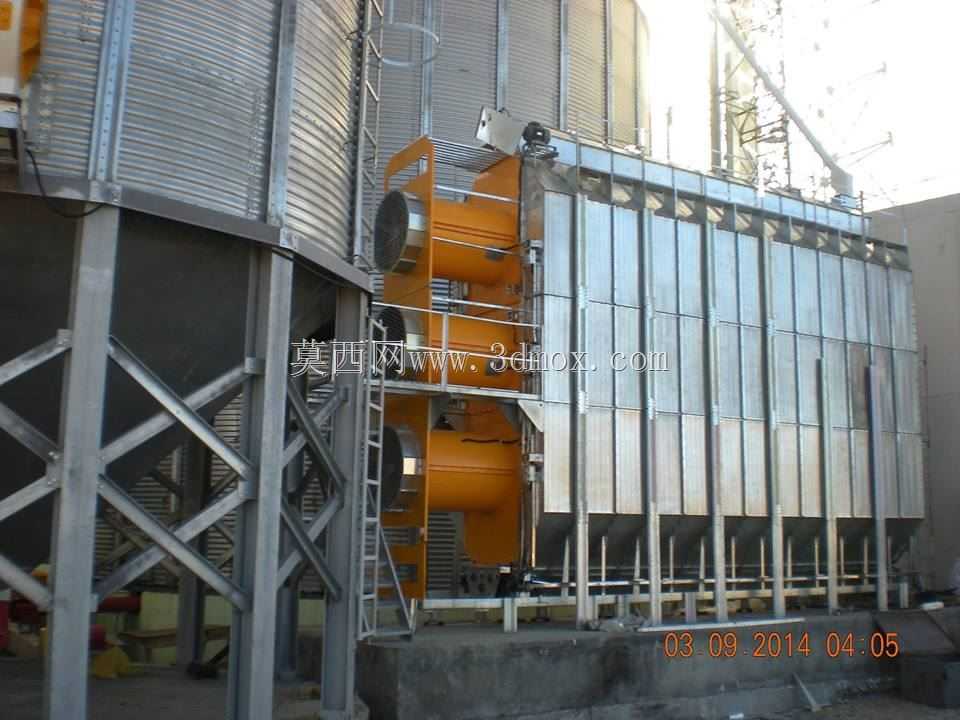

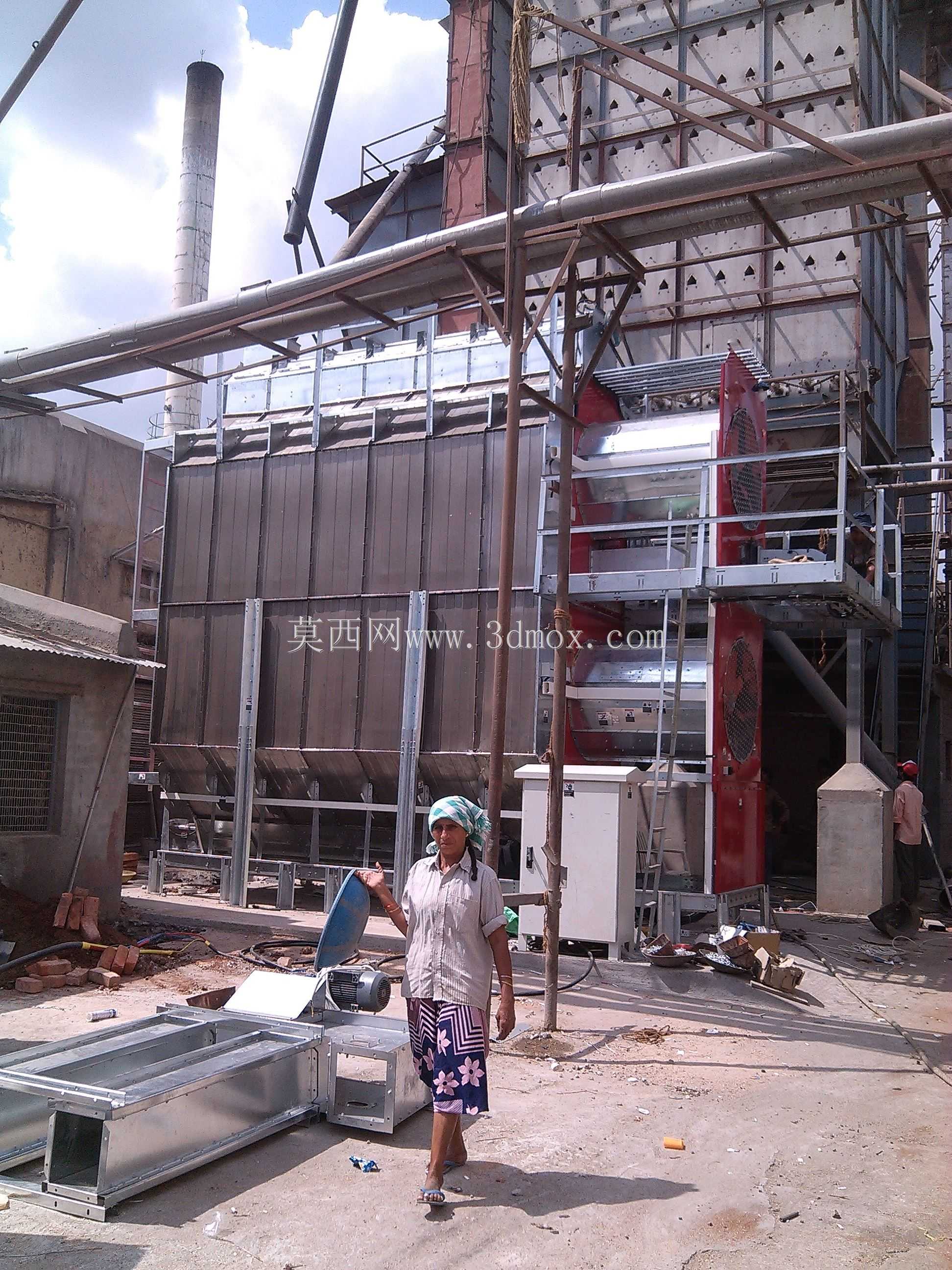

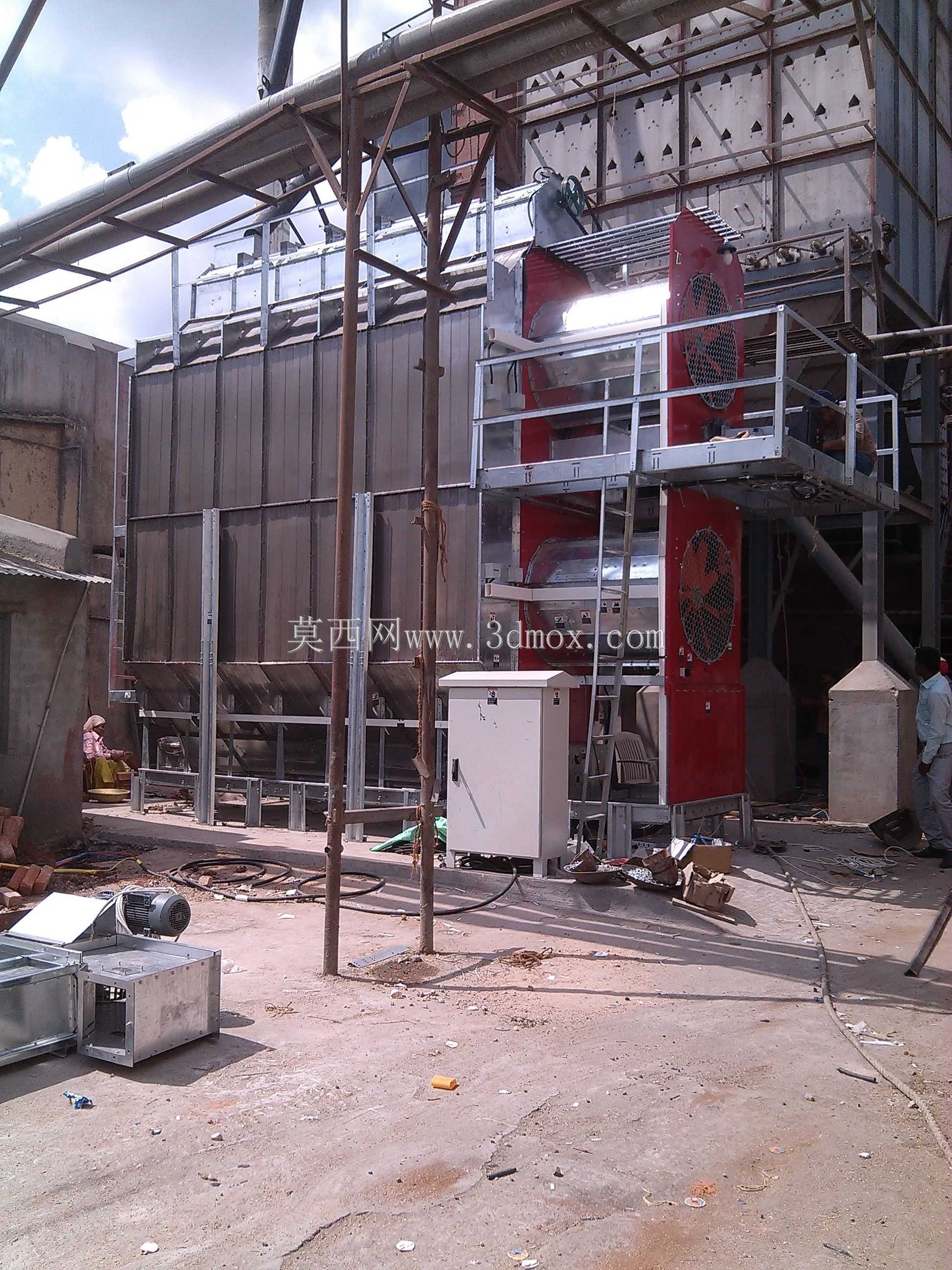

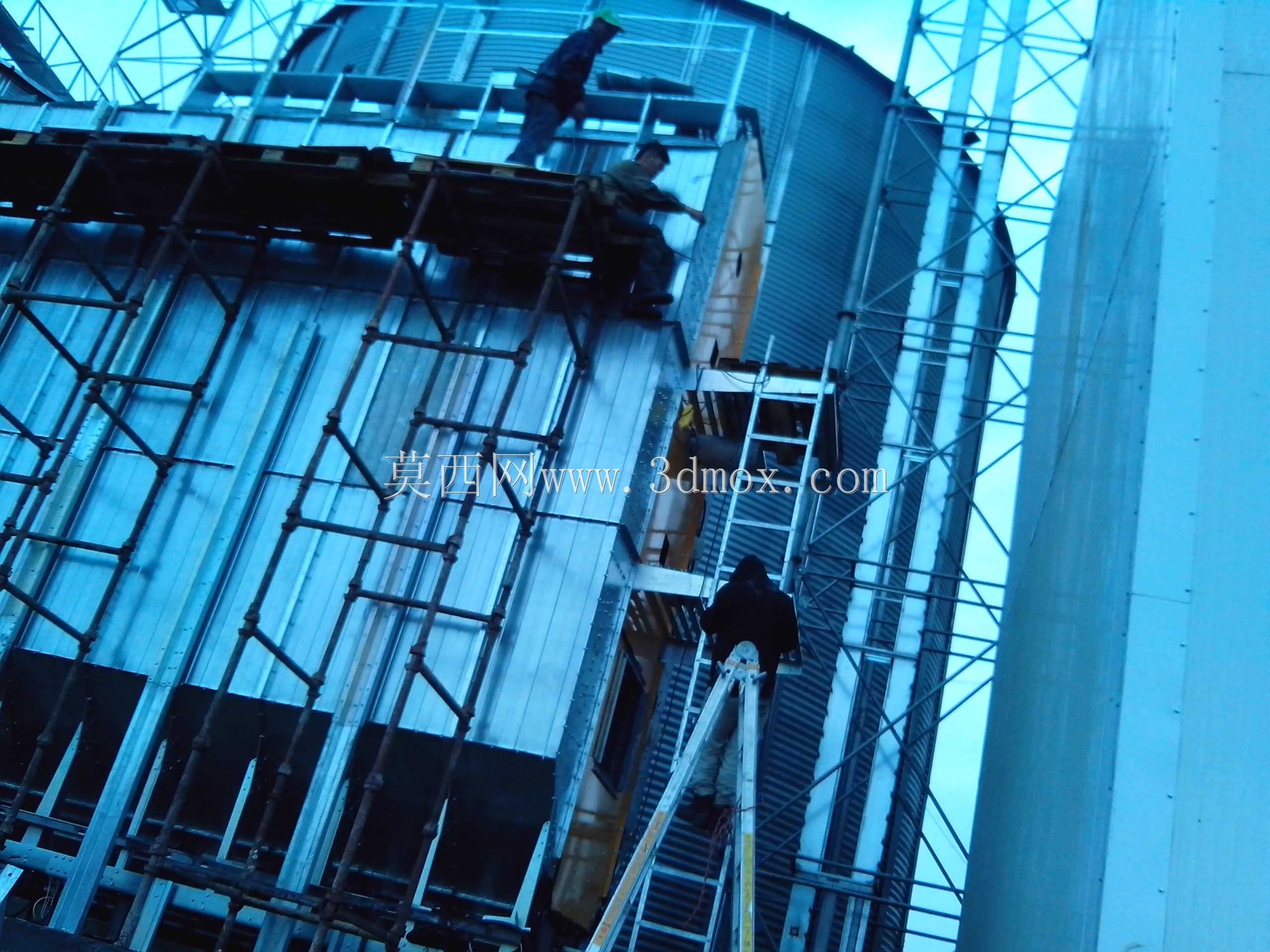

这套干燥设备主要面向规模化粮食收储站点、大型农场的产后处理环节搭建，核心作用是在谷物收获后短时间内将籽粒含水率降至安全存储阈值，避免仓储阶段出现谷物发芽、霉变、虫蛀等损耗问题。从现场安装布局来看，设备主体采用模块化分段式结构设计，主干燥仓体为立式多层箱体构造，外部采用波纹金属板材做围护，既可以降低设备自重，也能减少仓体内部热量向外散失，提升热能利用效率。设备侧面预留了热风循环管路接口，可根据现场场地条件灵活对接热风炉、余热回收管路等配套热源，适配燃煤、生物质、天然气等不同供热条件的作业场景。

设计阶段充分考虑了现场安装的边界限制，设备主体分段运输至现场后通过法兰拼接组装，单段仓体的外形尺寸适配常规货运车辆的装载限界，无需额外定制超宽超高运输方案，安装时仅需提前做好硬化混凝土地基，按照预设的地脚螺栓点位固定即可，大幅压缩现场安装的施工周期。设备配套的进料、出料输送结构采用侧挂式安装设计，可根据场地的物料流向选择左侧或右侧装配，适配不同收储站点的工艺动线布局，无需额外改造现有仓储输送线路。

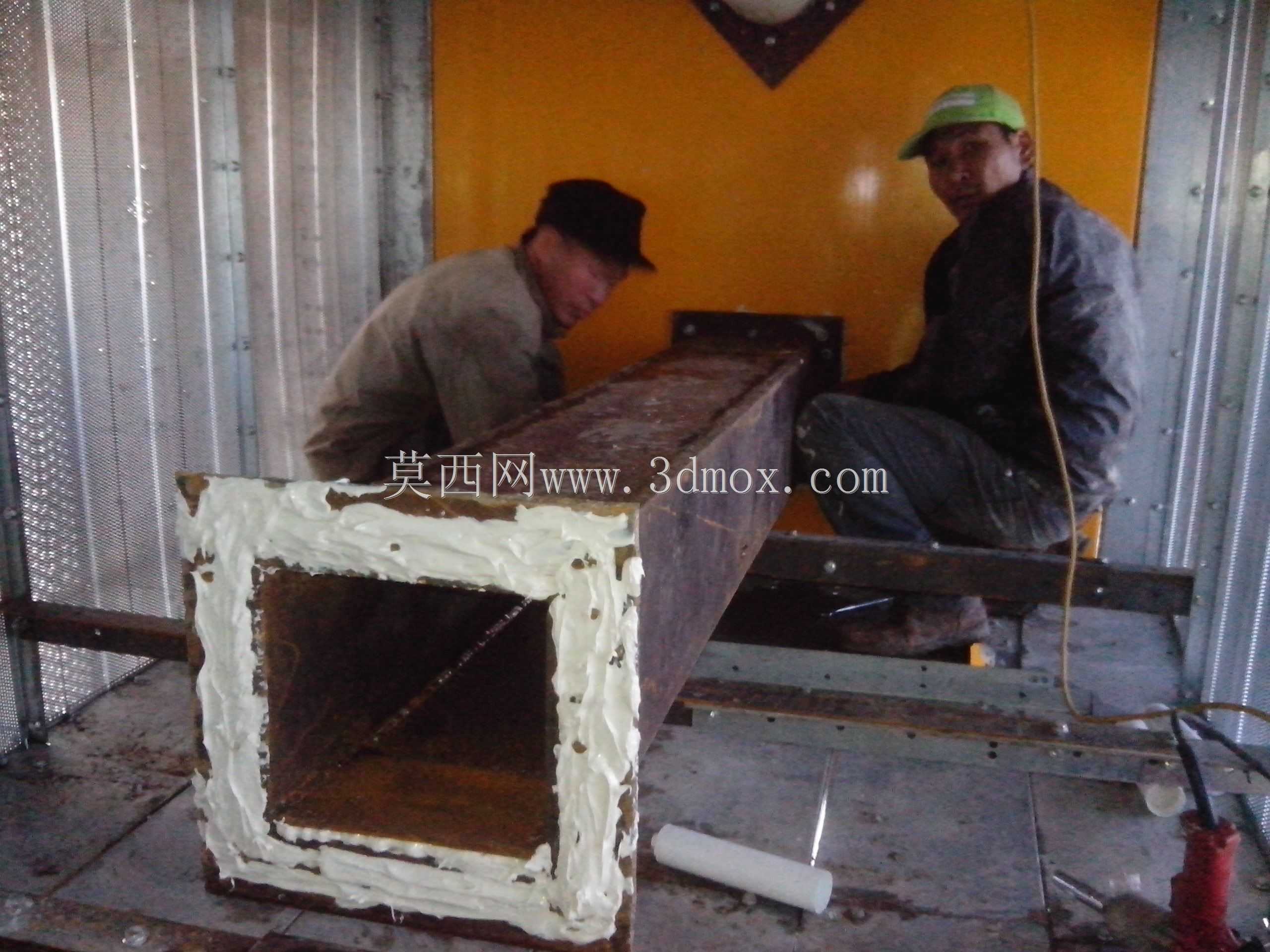

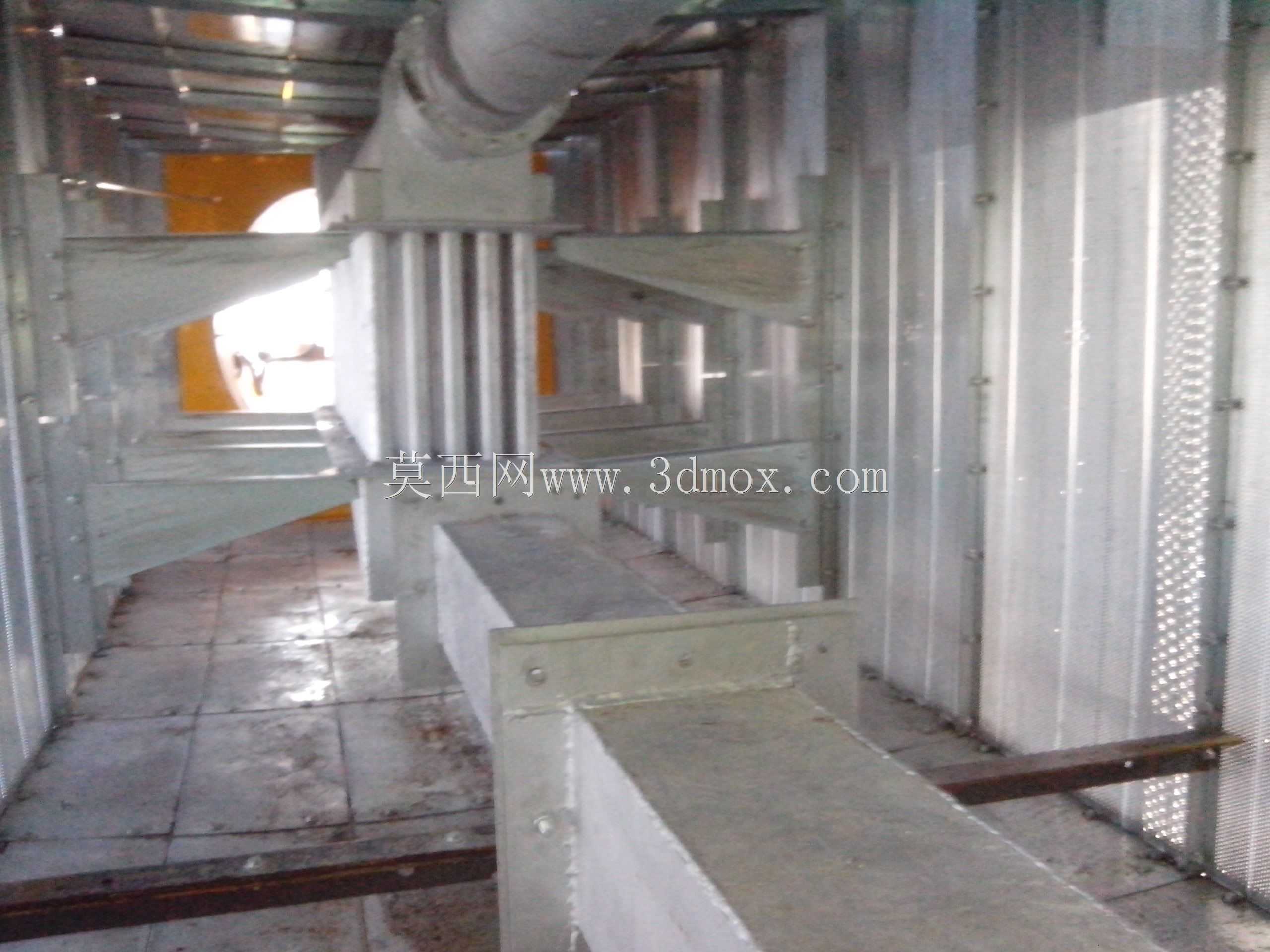

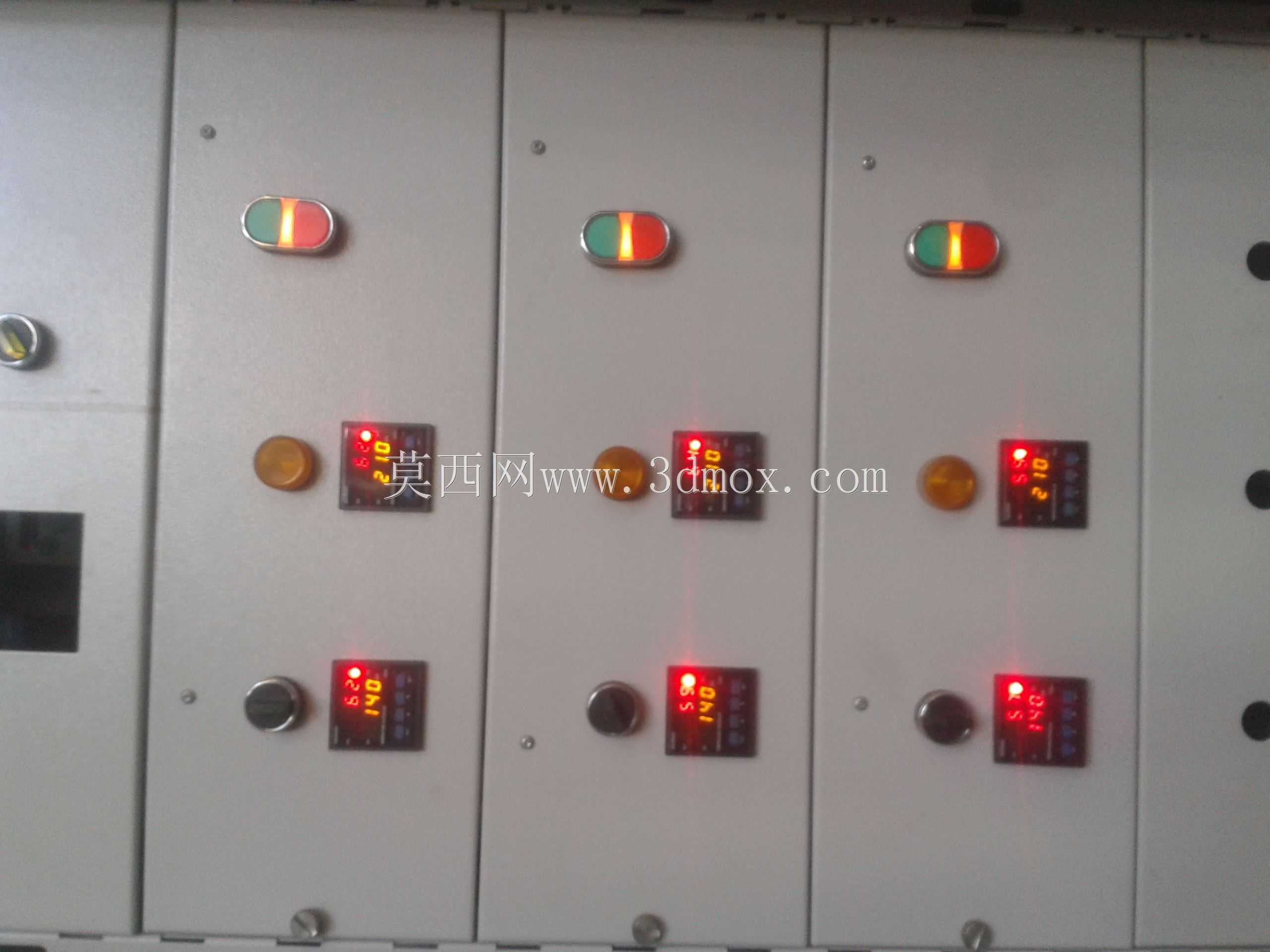

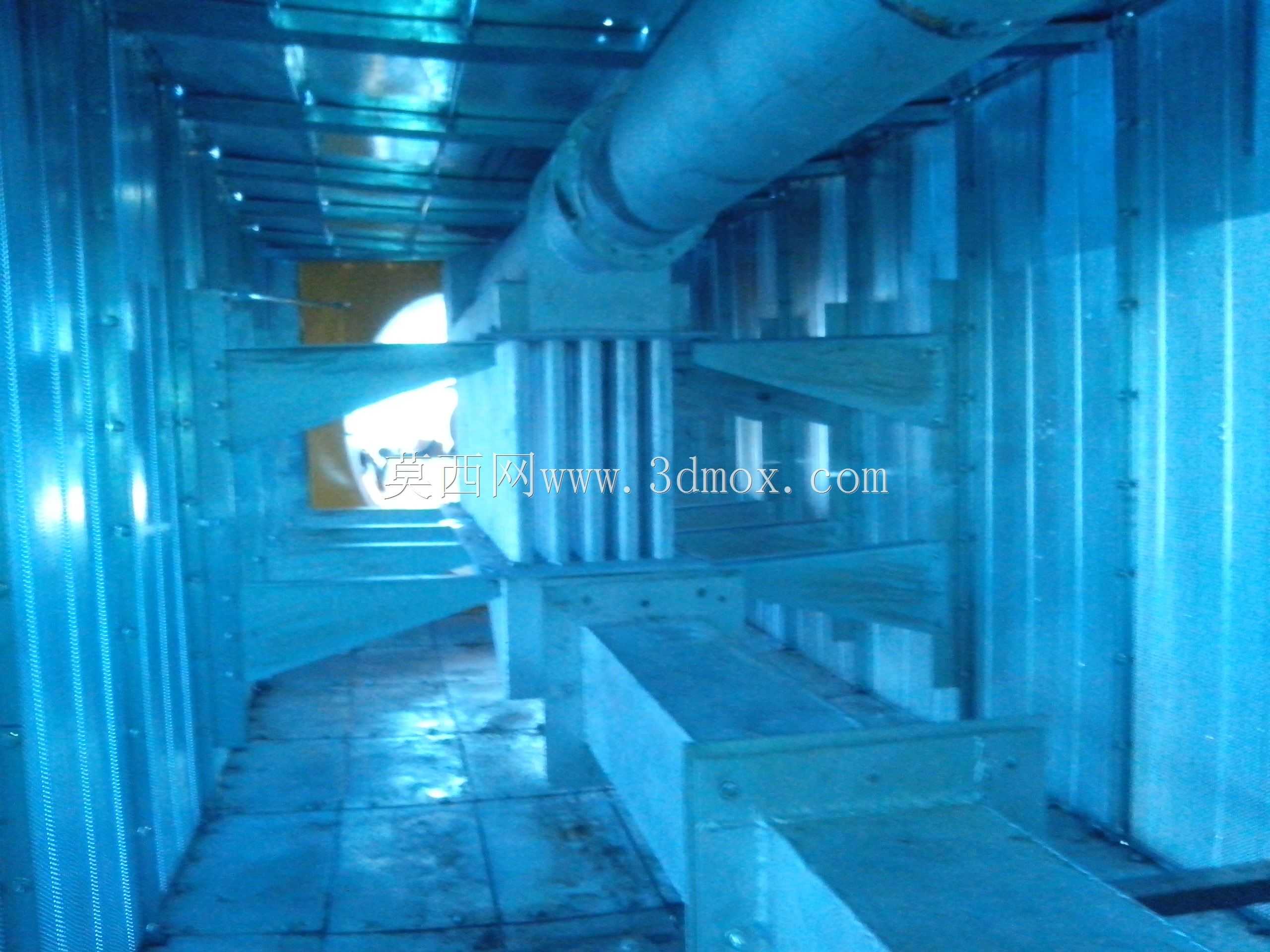

设备内部设计了多层匀料布风结构，谷物从顶部进料口进入后，依靠自重逐层向下流动，热风从仓体侧部的进风通道均匀穿过料层，与谷物充分接触带走水分，避免出现局部干燥不均、部分籽粒过烘或者含水率不达标的问题。配套的电控柜体布置在设备主体侧方的操作通道旁，柜体做了防尘密封处理，适配粮食加工现场多粉尘的作业环境，柜体内部预留了温度、风速监测点位的接线端口，可根据使用需求加装在线含水率监测模块，实现干燥过程的自动化参数调节。现场配套的外部风管采用镀锌板材制作，法兰连接处做密封处理，减少热风输送过程中的漏风损耗，风管的走向设计避开了现场的操作通道与设备检修空间，日常维护时可直接打开仓体侧面的检修门进入内部，清理残留物料、检查布风板的磨损情况，无需拆解主体结构。设备整体的作业处理量可通过调整料层厚度、谷物在仓内的停留时间进行灵活调节，适配玉米、小麦、开心果、鹰嘴豆、扁豆等多种不同粒径农产品的干燥作业需求，无需对内部结构做大规模改造。
