立式塔式谷物烘干处理设备结构设计

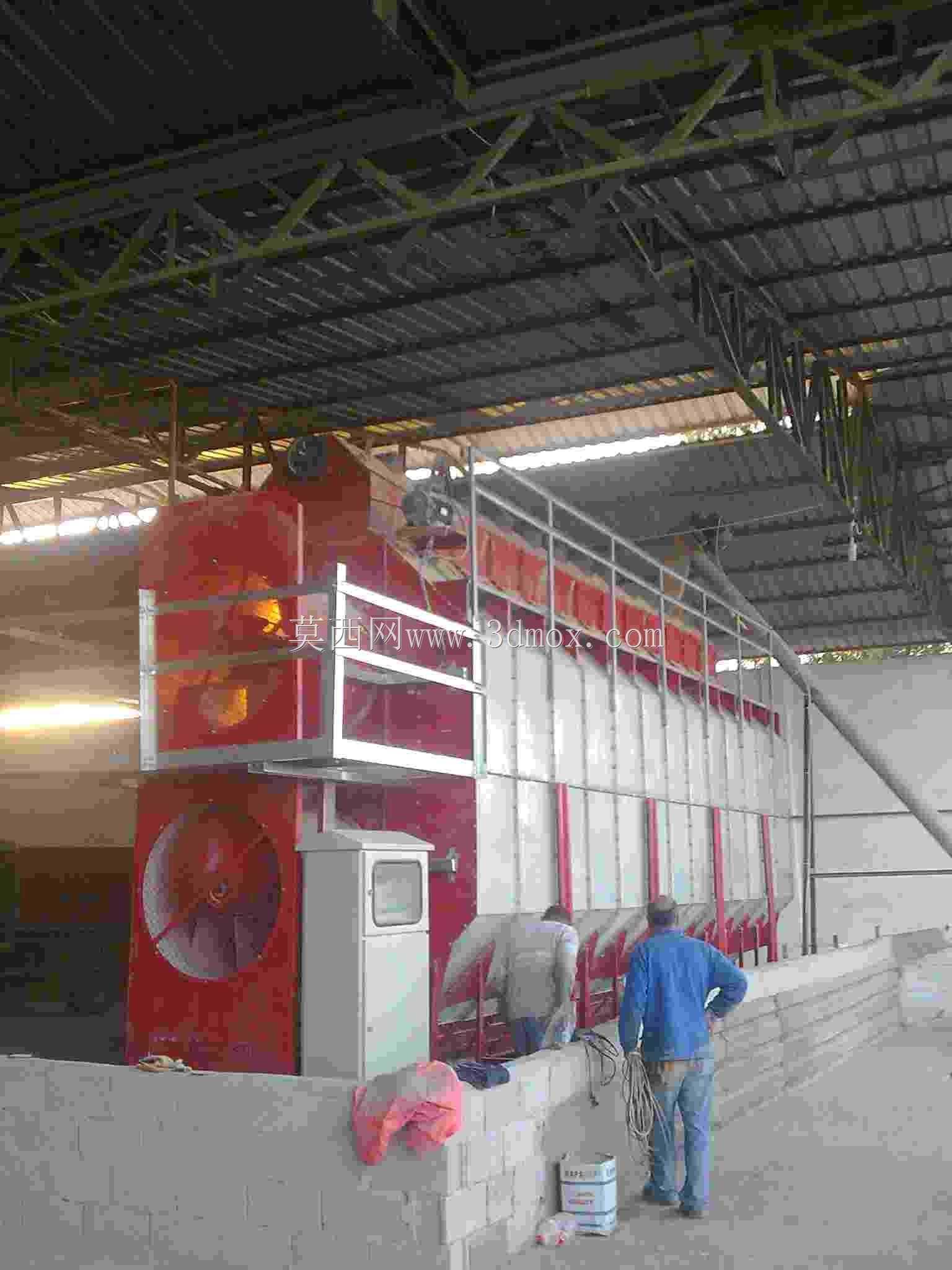

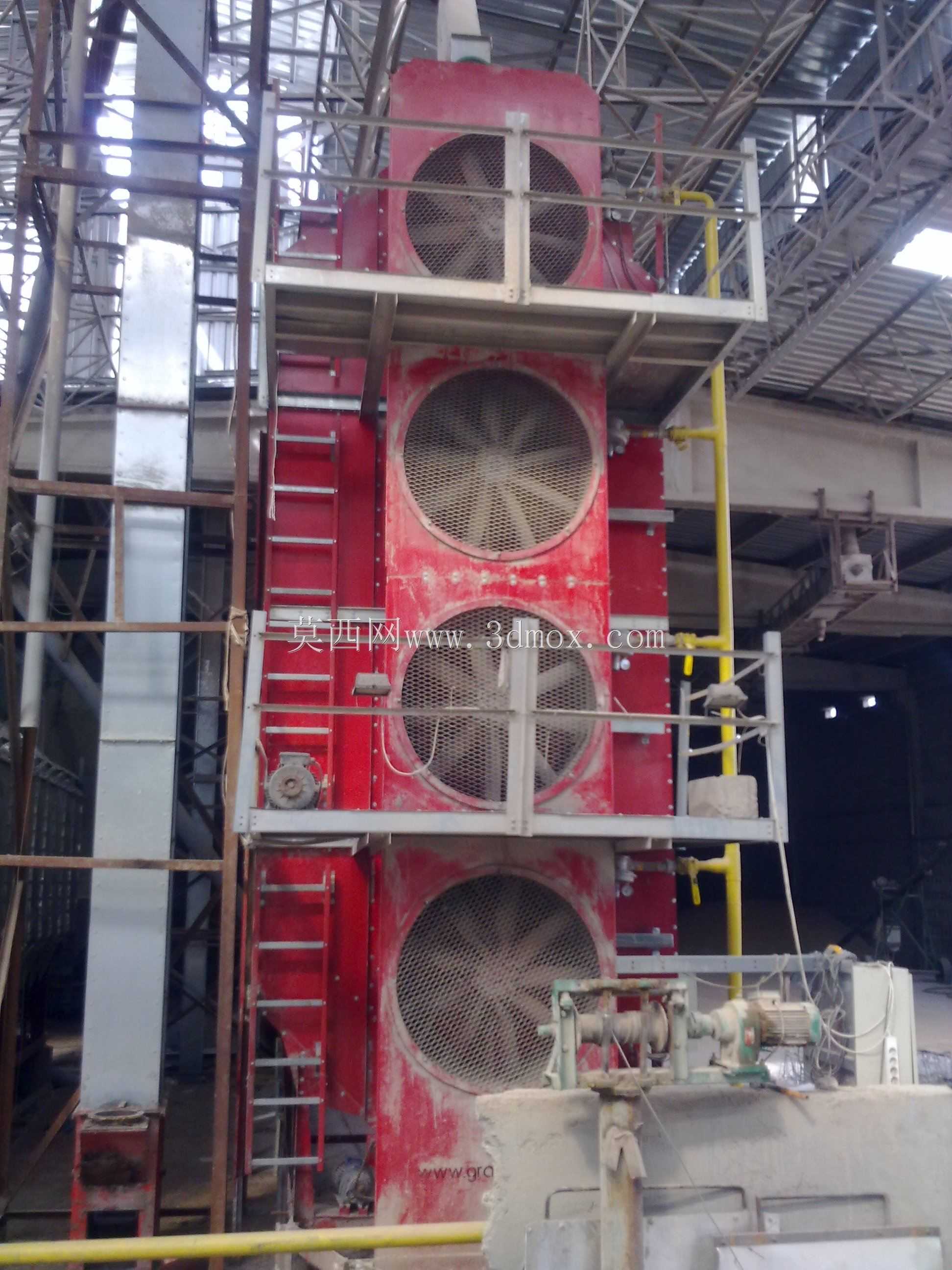

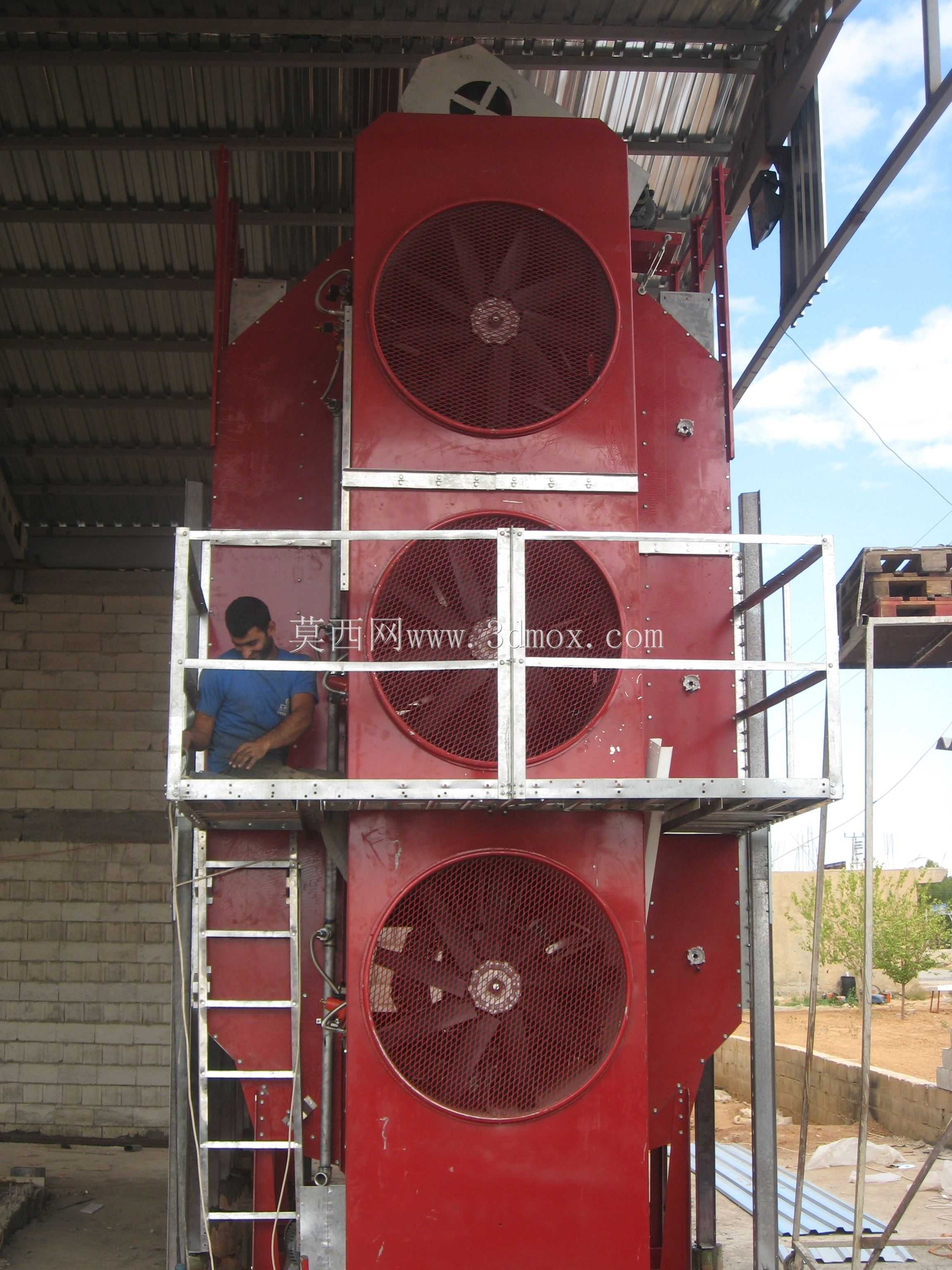

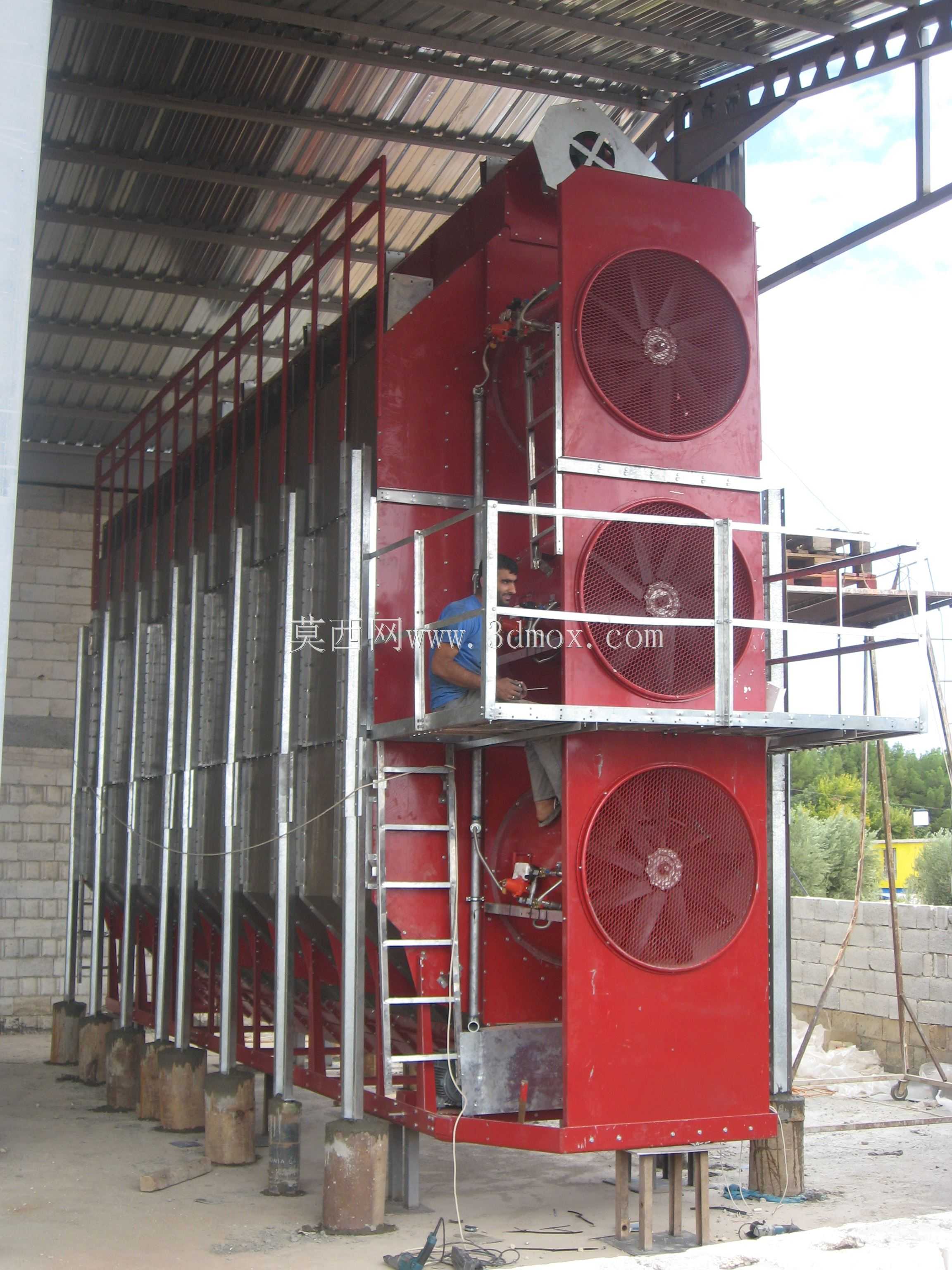

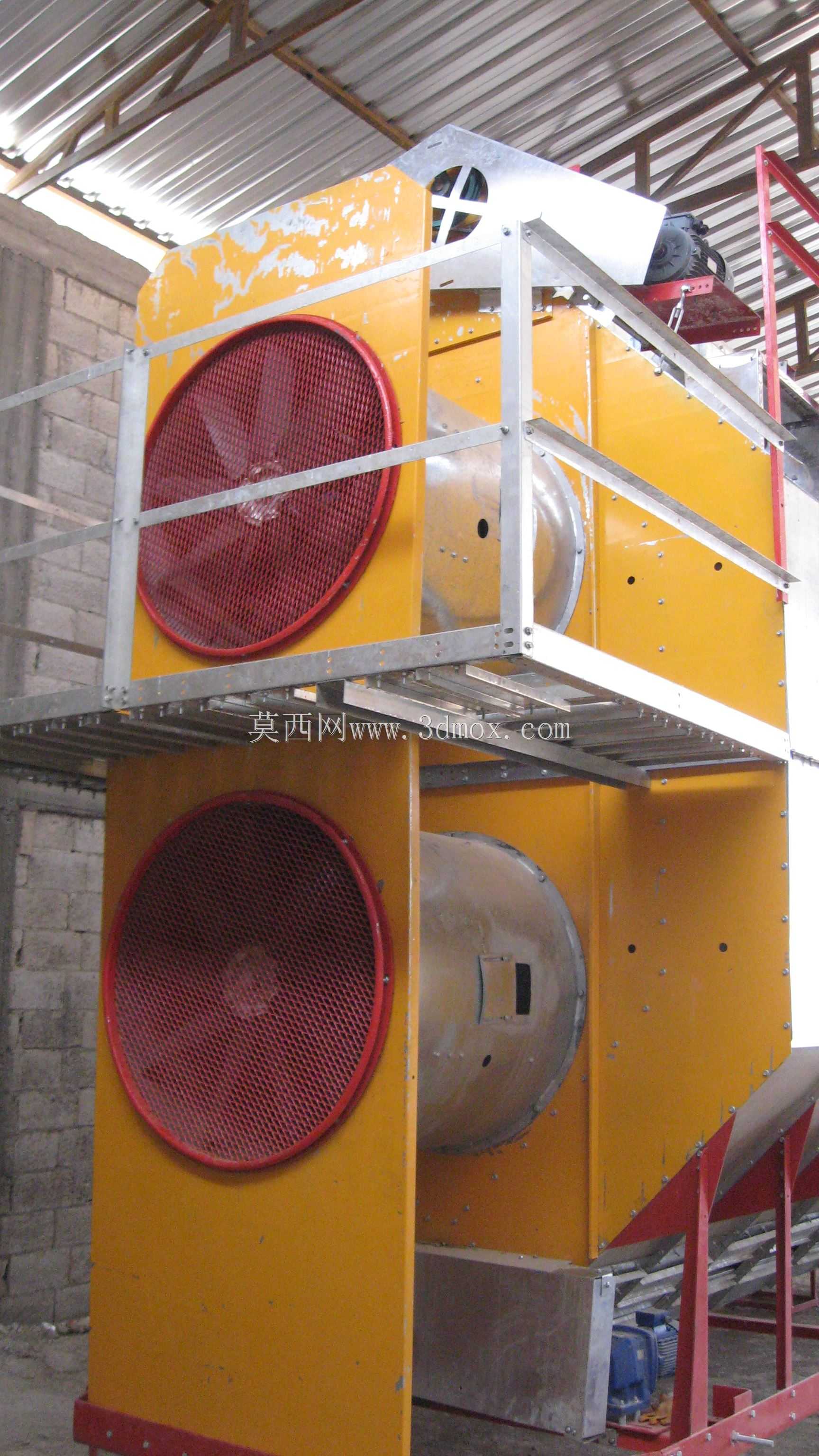

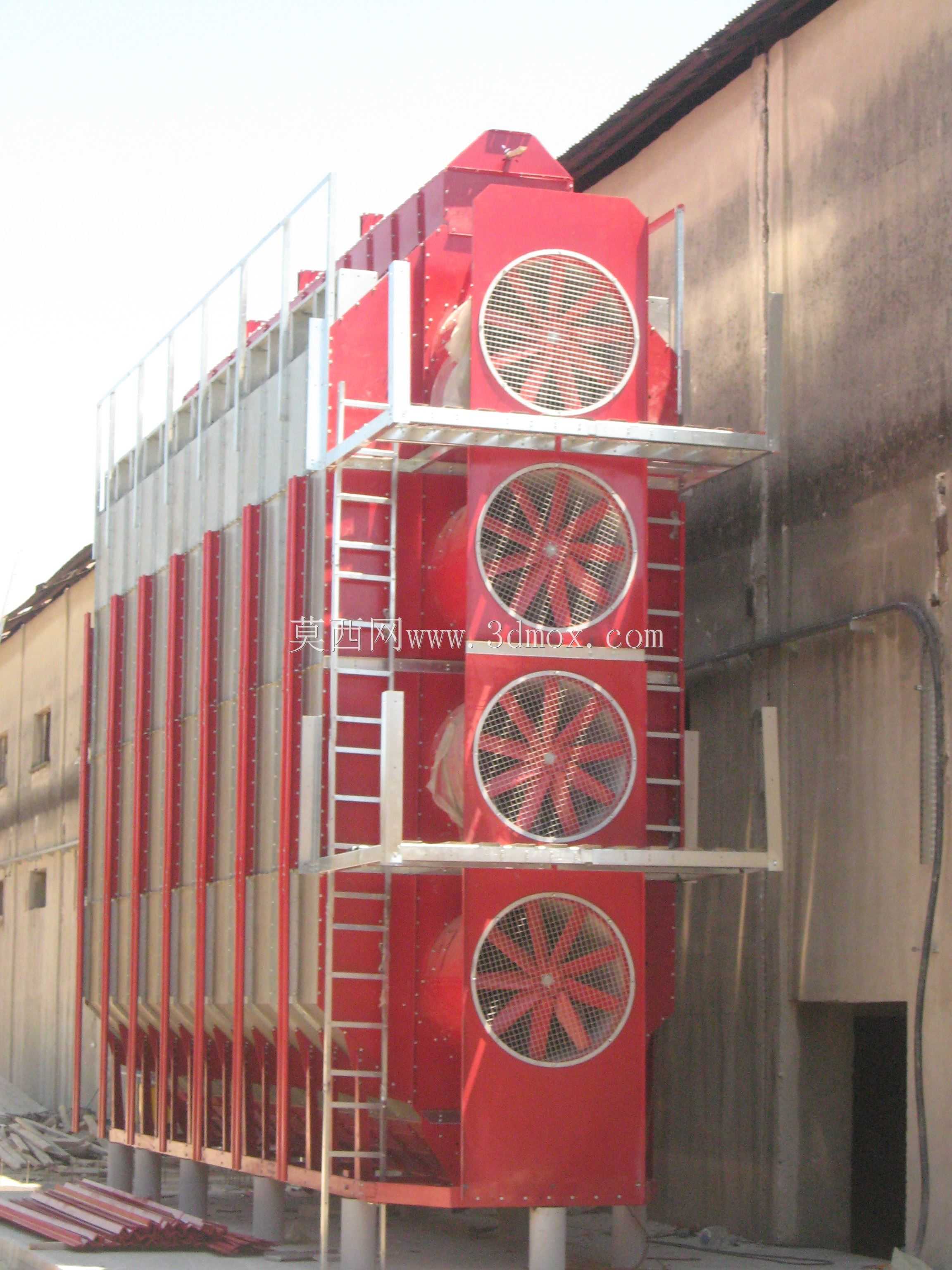

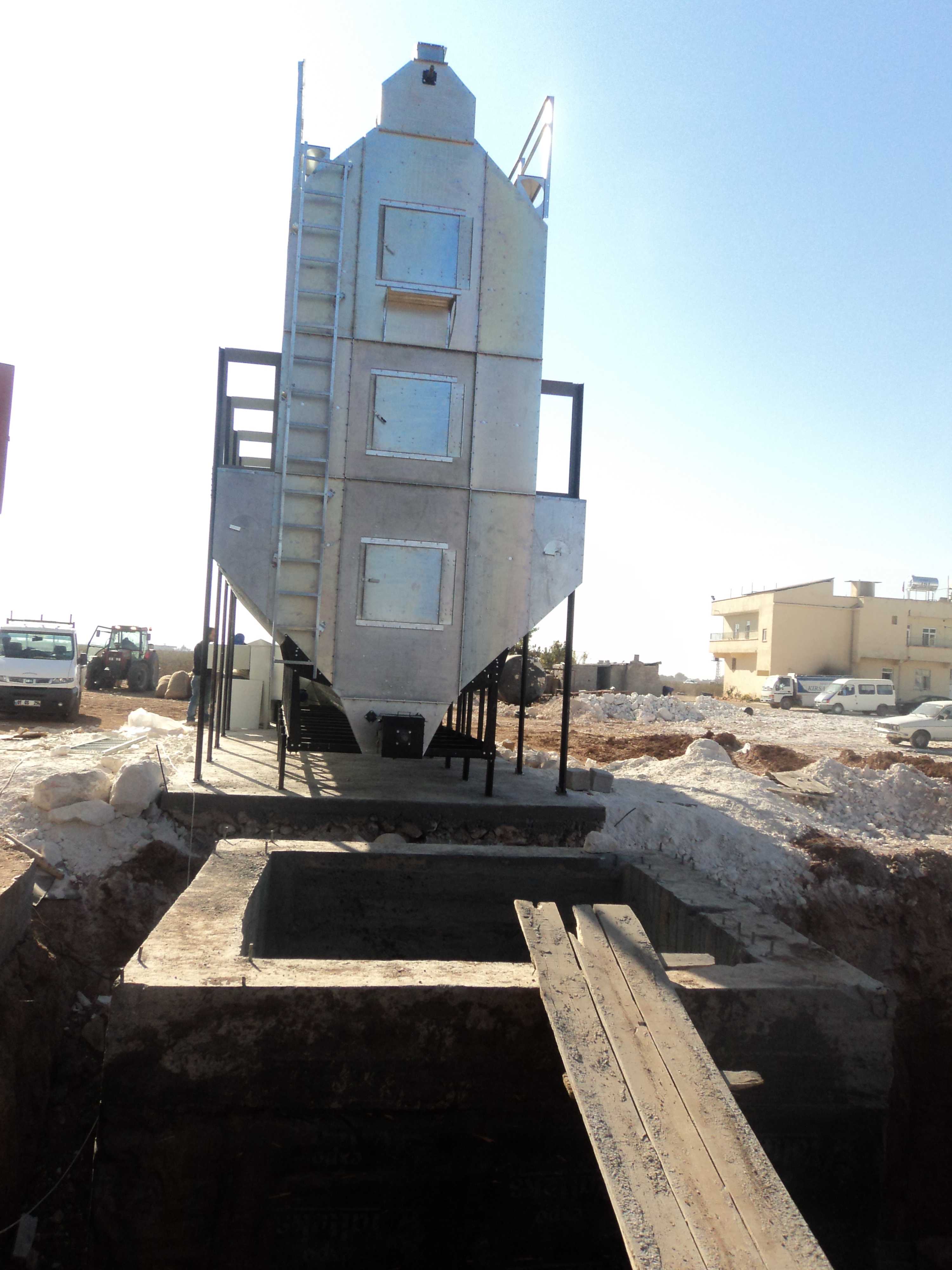

这套立式塔式谷物处理设备，主要面向规模化粮食种植基地、区域性粮库收储站点的产后处理场景，解决收获季高湿谷物无法及时入库存储的核心痛点，避免因露天晾晒受天气影响产生的霉变、粒损问题。从结构布局来看，设备采用立式多段塔体设计，主体支撑框架采用型钢焊接成型，底部通过混凝土支墩承载整台设备的运行载荷，安装时需提前平整硬化场地，预留出进料输送、出料输送的接驳空间，同时在设备侧方留出足够的检修通行宽度，满足日常运维的操作边界要求。设备正面竖向布置三台大直径轴流通风单元，配合塔体内部交错布置的粮层导流结构，让热风能够均匀穿过下落的谷物料层，避免出现局部干燥不均的死角；侧部设置的爬梯与检修平台，可直达各层通风段与料位观察位置，方便运维人员定期检查粮流状态、清理通风网板的积尘杂物。设计阶段重点考量了连续作业的工况需求，粮流在塔内依靠自重缓慢下落，依次经过预热段、等速干燥段、缓苏段、冷却段，整个过程无需额外的物料输送动力，既降低了设备运行的能耗，也减少了机械输送过程中产生的谷物破碎率。塔体侧面的多道竖向金属导粮槽，采用耐磨镀锌板材制作，可根据不同谷物的颗粒特性调整下料间隙，适配玉米、小麦、水稻、豆类等多种颗粒状农产品的干燥需求，避免不同品类换产时出现的堵料、漏料问题。设备顶部设置进料匀料机构，可将前端输送设备送入的谷物均匀分散到整个塔体截面上，保证各位置料层厚度一致，让通风阻力保持均匀，避免出现局部风路短路影响整体干燥效率。从安装尺寸边界来看，整台设备的竖向高度适配常规厂房或露天棚架的搭建要求，无需额外做超高建筑结构改造，侧面的通风单元向外突出的尺寸也控制在常规设备运输的限界范围内，可拆分运输到现场后完成拼装，降低长途运输的成本。在功能设计上，这套设备可根据入料谷物的初始含水率调整排料速度，匹配不同的热风温度参数，保证出料谷物的含水率稳定达到安全存储的标准，减少后续仓储过程中的变质损耗。
