农用塔式谷物干燥作业设备结构设计

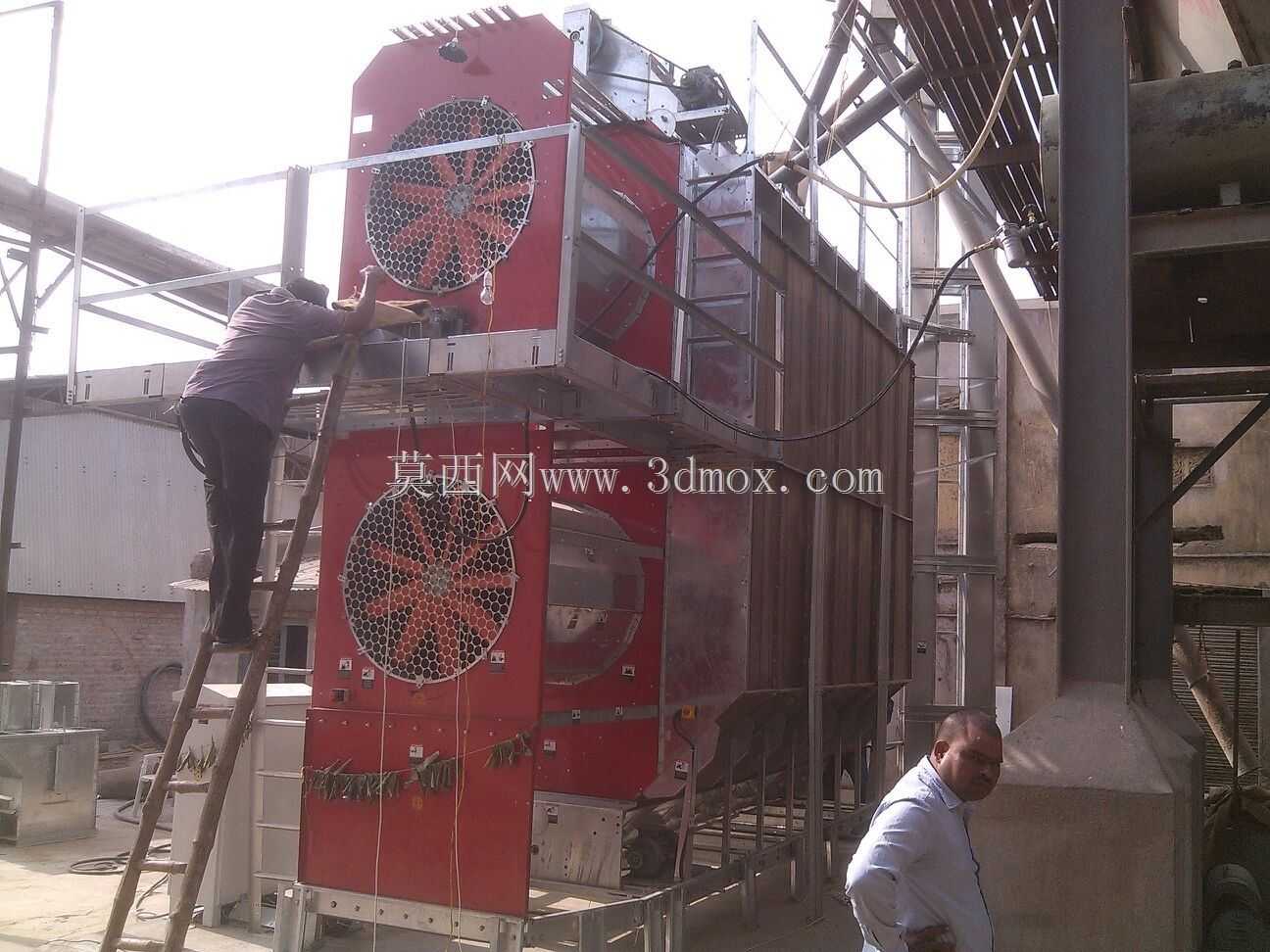

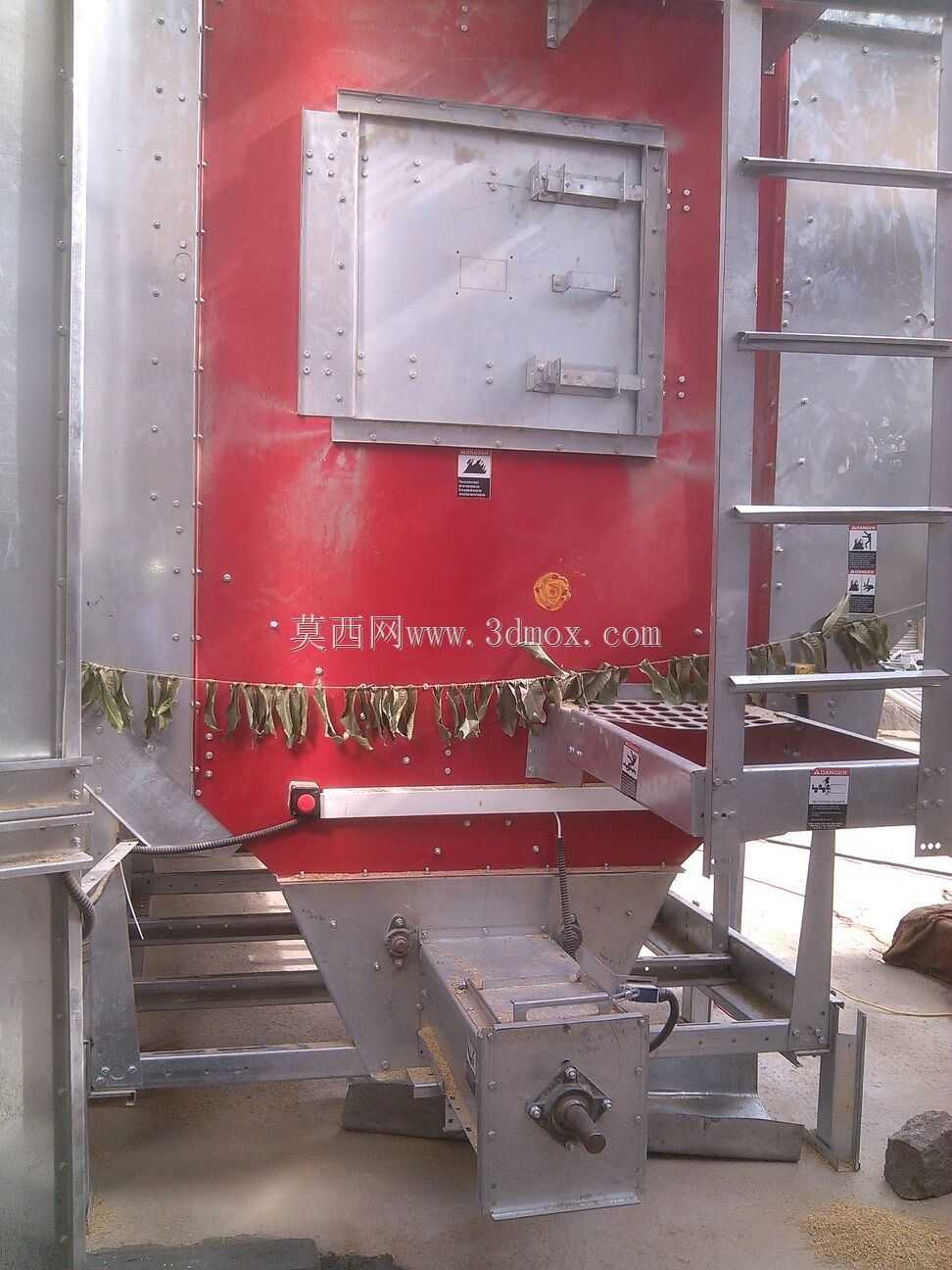

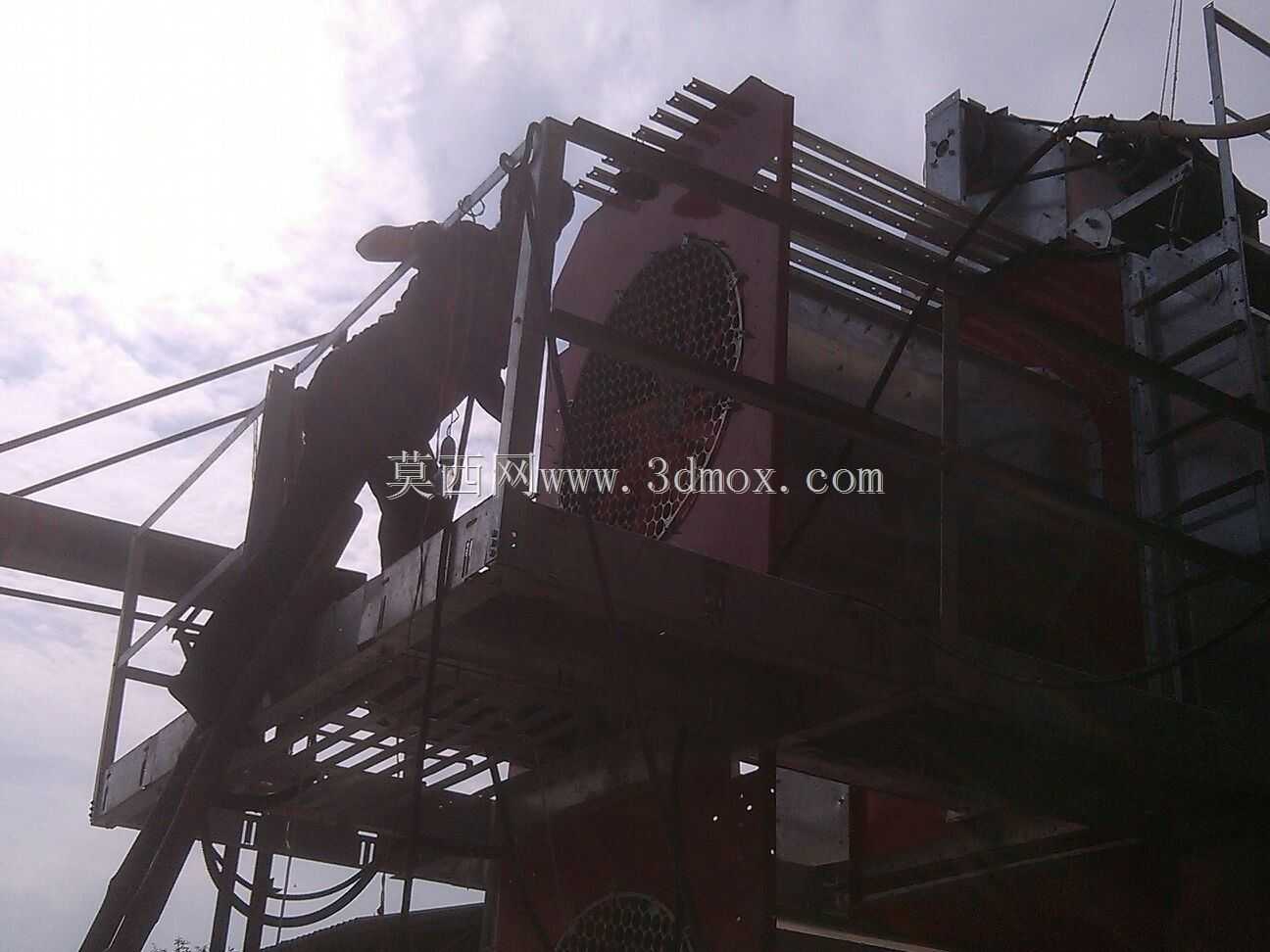

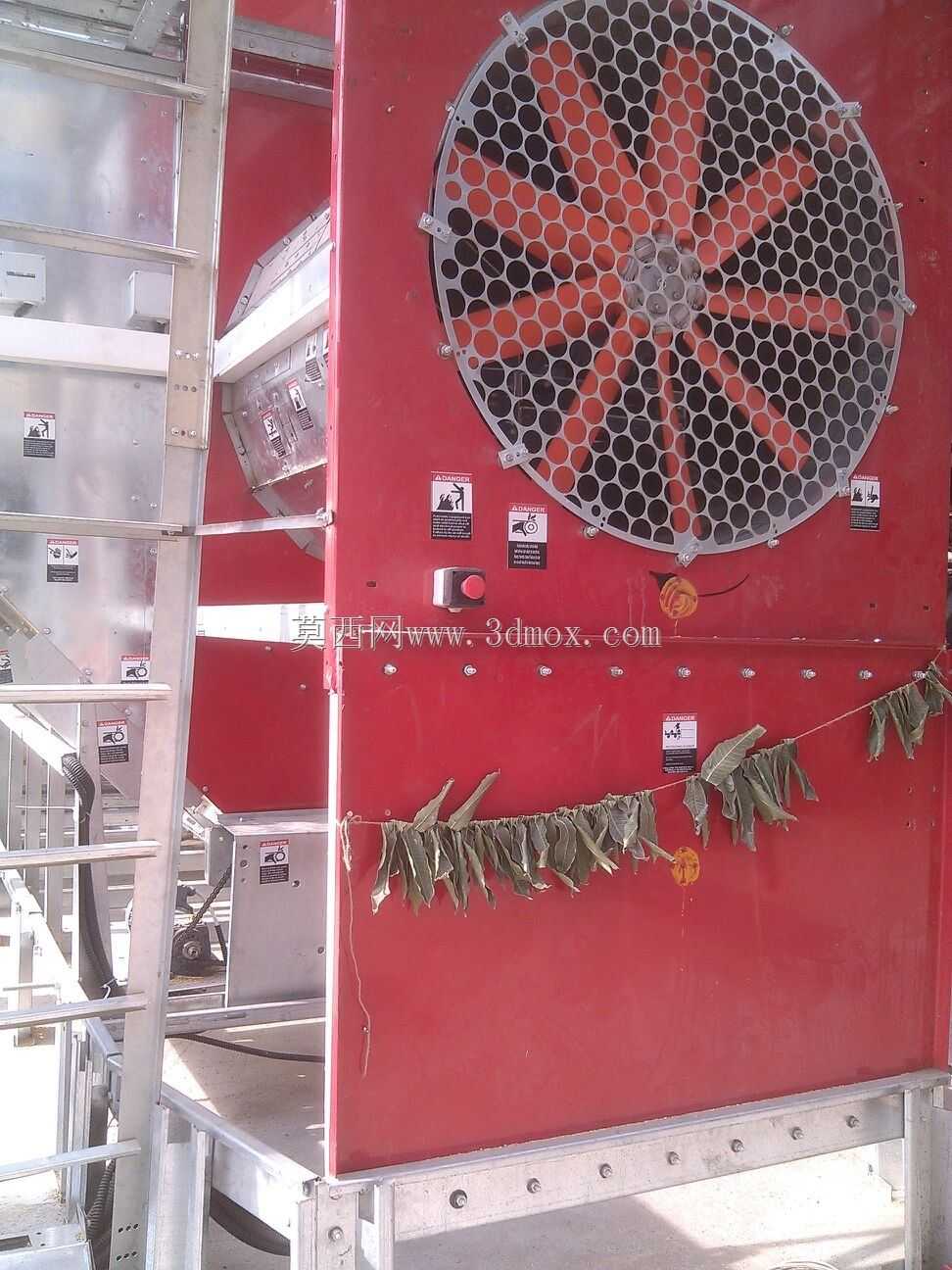

这套谷物干燥设备的三维结构设计，核心围绕规模化粮食收储站点的产后处理需求搭建，首先要匹配的是收粮季集中作业的高负荷工况——多数北方粮站在秋收窗口期单批次处理量可达数十吨，设备安装时需要预留顶部进料输送的对接空间、下部出料的装车通道，同时两侧要留出足够的检修操作面，从现场安装边界来看，设备主体采用立式塔式布局，整体占地宽度控制在四米五以内，主体高度不超过八米，适配多数中小型粮站的现有厂房檐高，不需要额外做厂房加高改造，能大幅降低站点的前期基建投入。从功能逻辑上看，设备采用上下双层轴流风机配横向布风的结构，区别于传统横流烘干的局部过热问题，布风板的开孔率经过逐段校准，进风段对应高水分原粮的大通风量需求，缓苏段降低风速避免粮粒表皮开裂，热风在粮层内的穿透深度控制在一米二以内，保证每一层粮粒的受热均匀度偏差不超过两摄氏度，既可以处理收获后含水率达百分之三十的玉米、小麦，也适配开心果、鹰嘴豆、扁豆这类小宗高价值杂粮的干燥作业，不会因为热风参数不匹配造成杂粮表皮破损、出油率下降的问题。设计过程中优先考虑了现场运维的便利性，设备侧面设置的分段式爬梯直接对接每层的检修平台，平台护栏高度符合高空作业的安全规范，风机的安装座采用快拆式螺栓固定，日常清理风机滤网、更换扇叶时不需要动用大型吊装设备，两名运维人员即可完成常规检修作业。设备的进风端预留了热风炉对接法兰，既可以匹配燃煤热风炉，也能对接生物质、天然气热源，方便不同能源条件的站点灵活选型，粮流通道内部所有转角都做了圆弧过渡处理，避免粮粒流动时出现卡滞、破碎的问题，排粮段采用无级变速的排粮辊结构，可以根据不同粮种的干燥速率调整排粮速度，保证出料时的粮粒含水率稳定在安全储存区间，从根源上减少储存期内出现的粮食过早发芽、霉变、虫蛀等损耗问题。
