农用谷物深层干燥作业设备结构设计

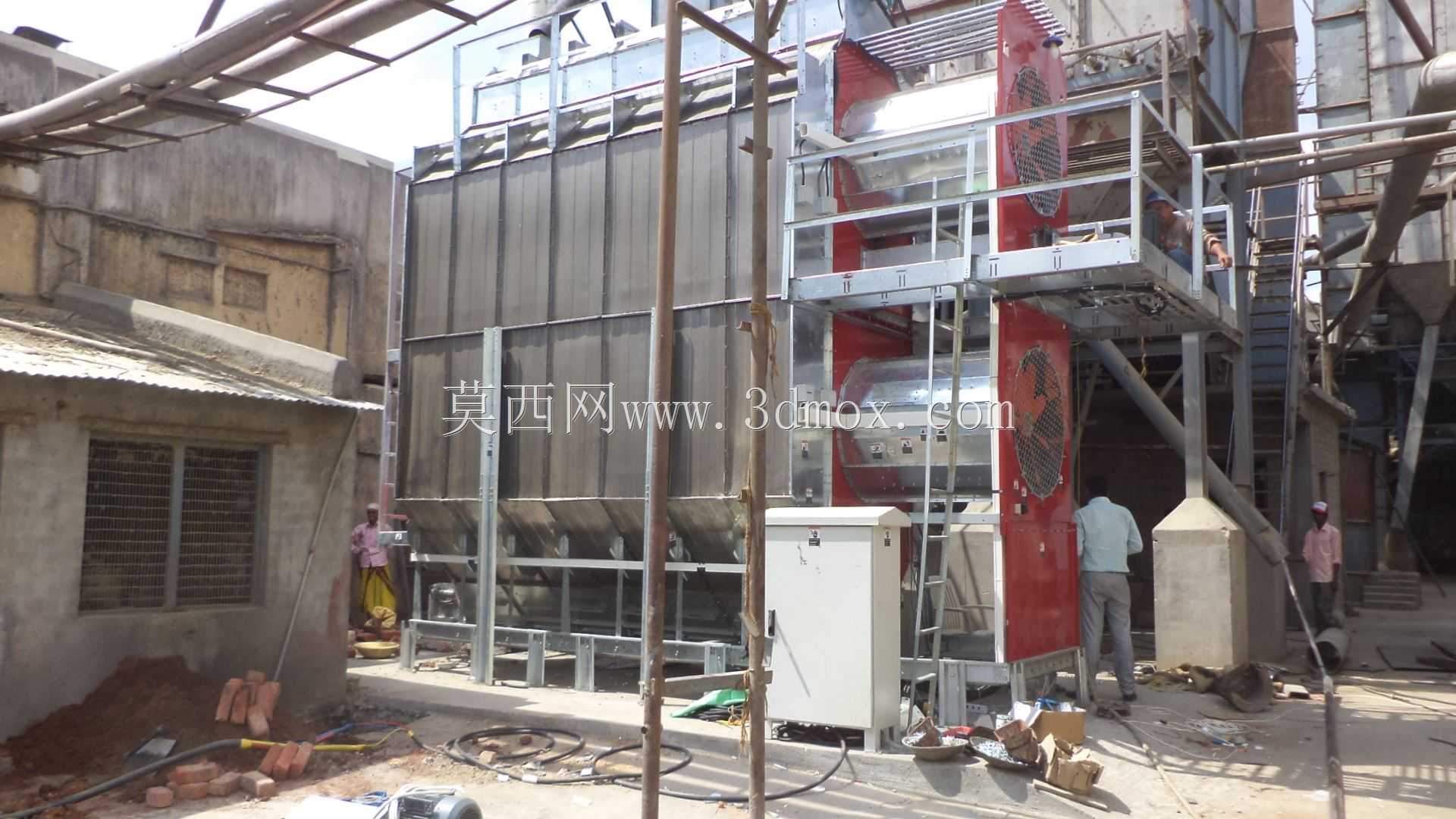

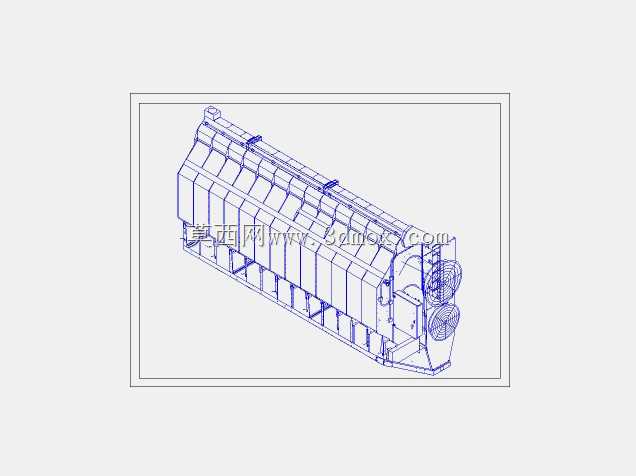

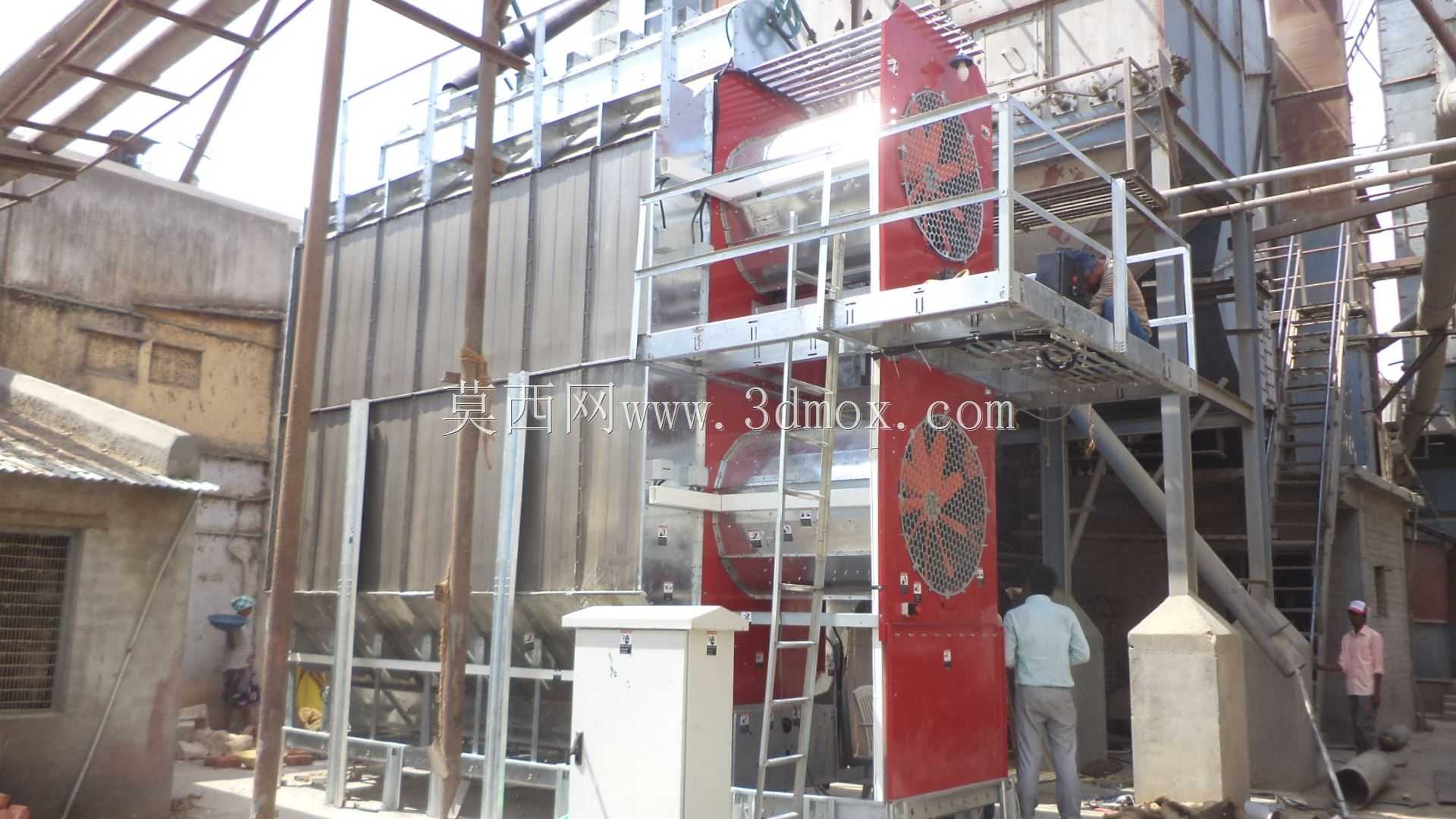

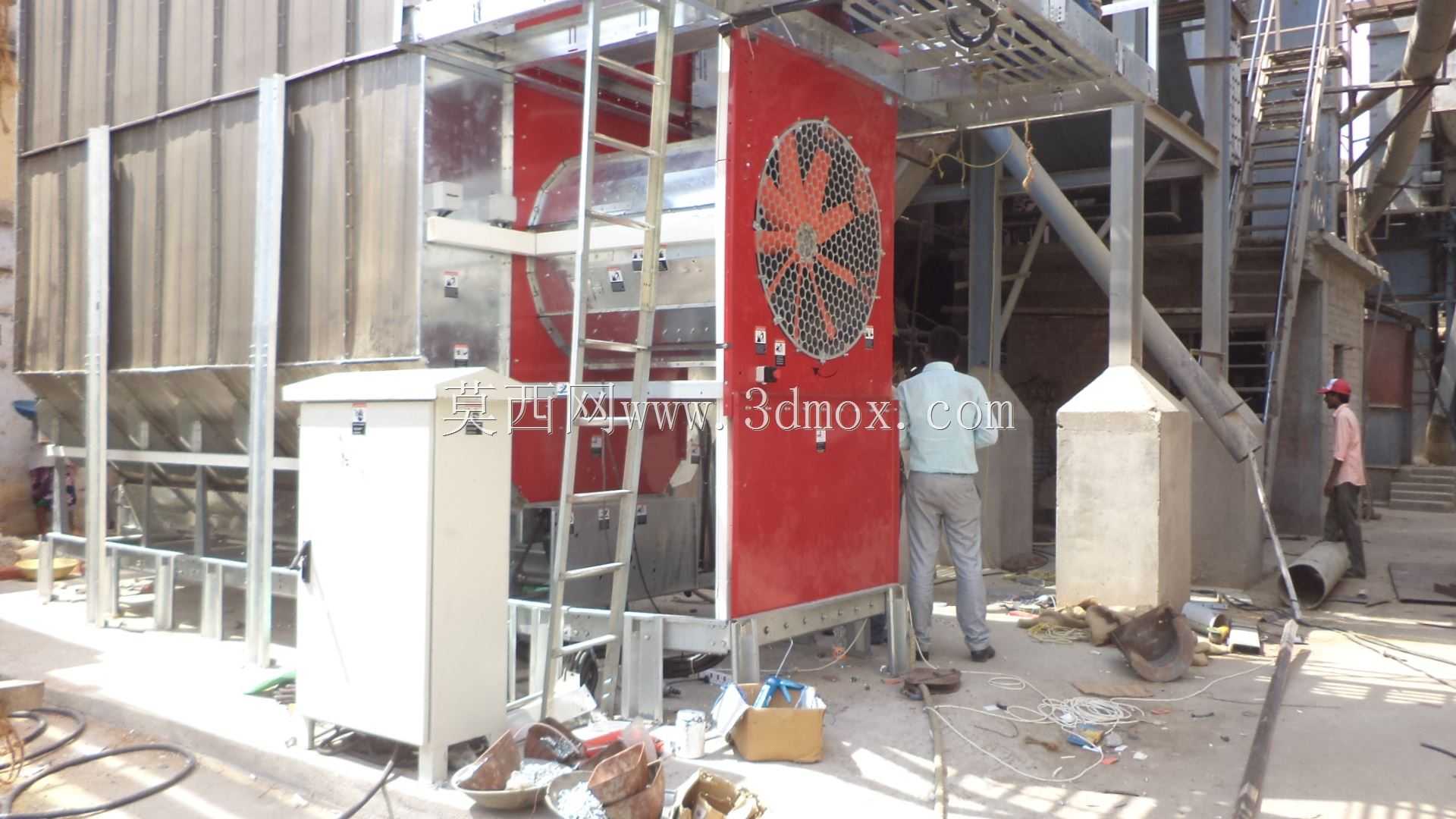

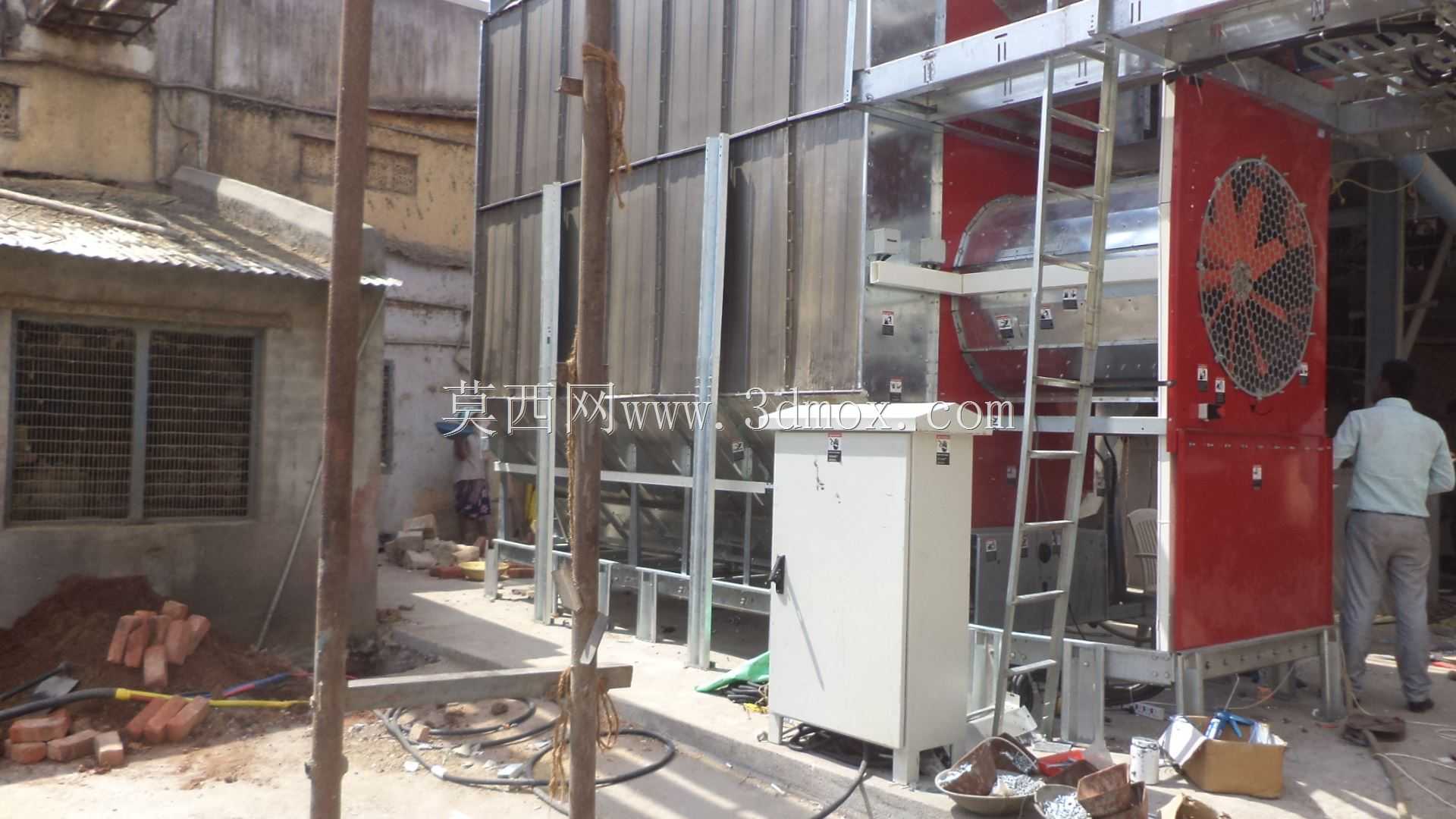

在粮食产后处理环节，干燥作业是决定储粮品质的核心工序，这套深层干燥设备主要面向规模化粮食收储站点、中小型农产品加工厂区使用，可覆盖玉米、开心果、鹰嘴豆、扁豆等多种颗粒类农产品的降水作业需求。设备采用立式深床层结构设计，主体干燥仓采用大容积矩形仓体布局，仓壁采用冲孔式透气钢板拼接，既保证热风能够均匀穿透料层，又能避免颗粒物料漏出，仓体外部设置加强筋结构，可承受满仓状态下10米以上料层的物料侧压力，无需额外增设内部支撑构件，减少物料流动过程中的卡滞风险。设备中部设置多层分料匀料机构，进料端通过顶部布料器将物料均匀铺撒在整个仓体截面，避免局部料层过厚导致的干燥不均问题，热风系统采用正压送风+负压引风结合的气流组织方式，热空气从仓体下部的风室送入，自下而上穿透料层完成湿热交换，携带水分的湿空气从顶部排风通道排出，气流流速根据不同物料的颗粒特性可做分段调节，针对大颗粒玉米可采用较高风速提升干燥效率，针对小颗粒的开心果、鹰嘴豆则降低风速避免物料被气流夹带。设备侧面设置多层检修操作平台，平台采用花纹钢板铺设，周边设置1.2米高的安全防护栏，爬梯采用防滑踏步设计，方便运维人员进入设备各层检查布料状态、清理筛网堵塞物。设备安装时需要预留足够的周边操作空间，进料端上方需要匹配斗式提升机的出料高度，出料端对应下方输送设备的接料位置，整体设备的基础需要做硬化处理，能够承载满仓物料加设备自重的总载荷，电控柜独立设置在设备侧方1.5米位置，避开高温高湿区域，柜内设置温度监测、料位监测、风压监测元件，可实时反馈仓内各段的干燥参数，避免出现局部过热导致的物料焦糊问题。整套设备的结构设计充分考虑了多品类物料的干燥兼容性，通过调整料层厚度、热风温度、气流流速三个核心参数，即可适配不同颗粒大小、不同初始含水率的农产品干燥需求，深床层的结构设计相比传统薄层干燥设备，占地面积更小，单位容积的处理量更大，热效率提升明显，适合中小型收储主体的连续化作业需求。
