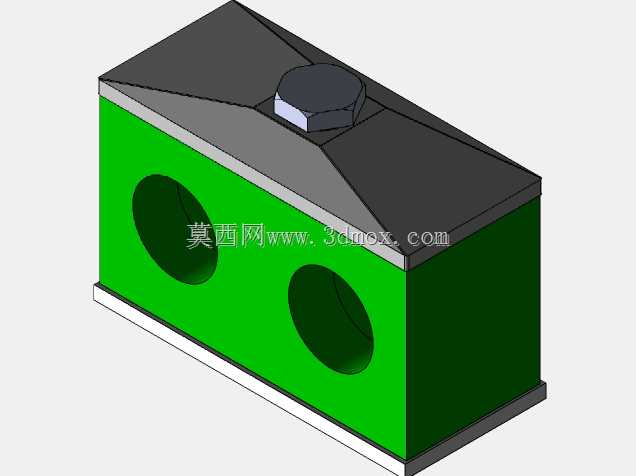

双孔斜顶带旋钮式方形安装基座

这款双孔斜顶带旋钮的方形安装基座，在轻工装配线、小型物料输送接驳工位的定位场景中适配性极强，日常可作为小型气动元件、检测传感器的承载安装载体，也能在非标工装的模块化搭建中充当单元连接座，解决小空间内双工位并行安装的定位需求。从结构设计逻辑来看，主体采用方正箱型壳体作为承载基础，侧壁预留的两个同轴圆形通孔为标准安装过孔，可直接穿装直径匹配的导向轴或气路管路，孔位边缘做了微小倒角处理，避免穿装过程中刮伤轴件表面或管路外壁；顶部采用斜向坡面过渡设计，而非传统平顶结构，一方面能减少工位上方落尘、切削碎屑的堆积，日常维护时只需简单吹扫即可清理表面积存杂物，另一方面坡面中心集成的六角旋钮锁紧结构，无需额外工具即可手动完成基座在导轨或安装板上的位置锁定，旋钮底部设置的定位凸台可卡入安装基准面的定位槽内，锁定后不会出现横向滑移。安装边界方面，基座底部带有外翻式安装边，安装边厚度均匀，可直接贴合标准铝型材的槽面安装，无需额外加工适配垫块，整体安装占用的平面尺寸紧凑，在排布密集的多工位工装板上也能灵活布置，不会和相邻的其他安装元件产生空间干涉。设计过程中特意将两个安装孔的中心距做了标准化匹配，可兼容市面常见的小型平行夹爪、微型光电传感器的安装孔距，不需要二次改孔就能直接装配件；壳体侧壁做了等厚设计，既保证了整体结构刚性，在承受常规侧向载荷时不会出现侧壁形变，又控制了整体重量，在移动工装板上使用时不会增加过多负载。顶部旋钮的锁紧行程做了限位设计，旋转到锁定位置后会有明显的触感反馈，避免过度旋转导致螺纹滑牙，旋钮表面做了防滑纹理处理，手上沾有少量切削液或灰尘时也能顺利操作锁紧。
