茶叶加工用水平调配三角机架结构

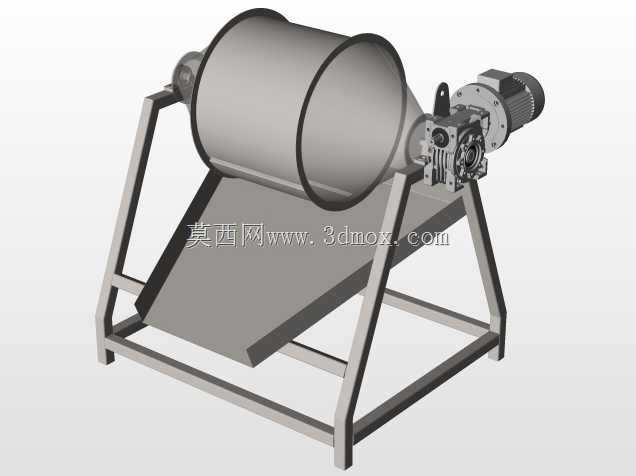

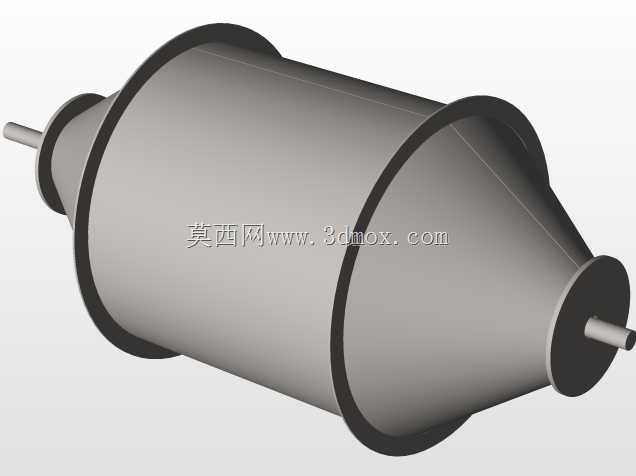

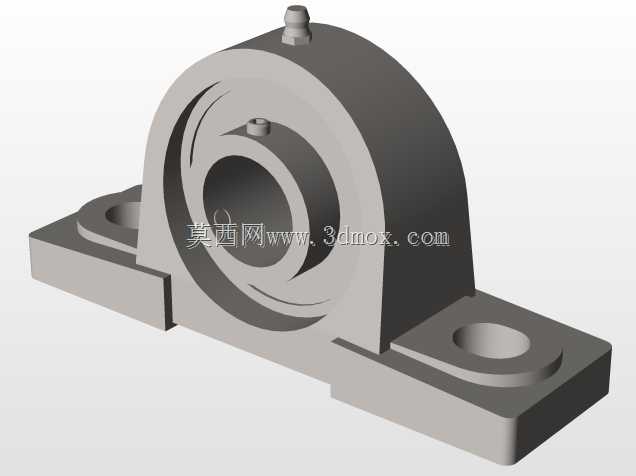

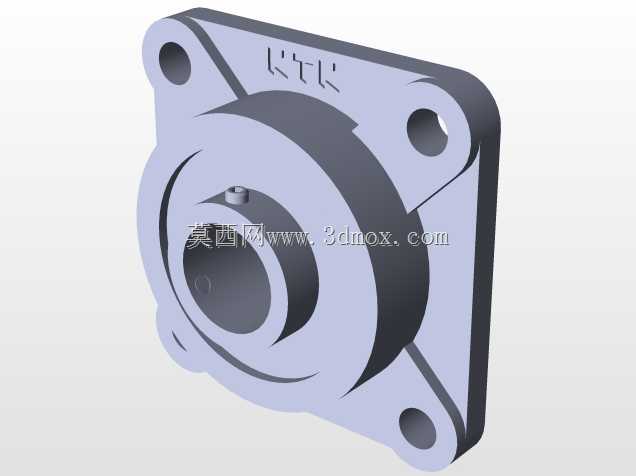

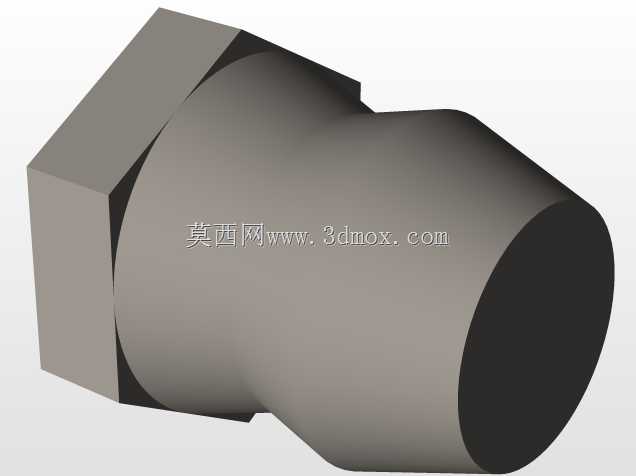

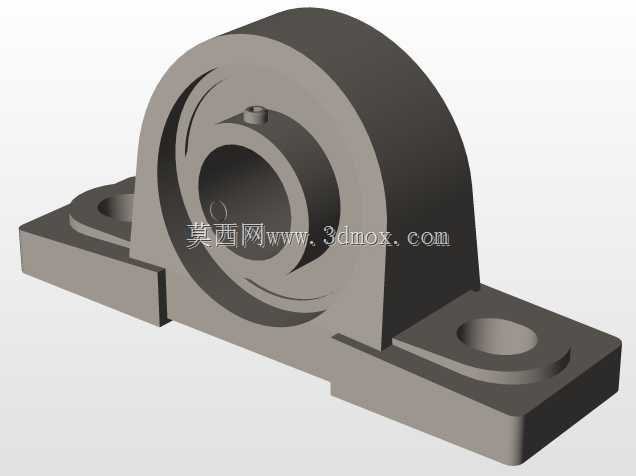

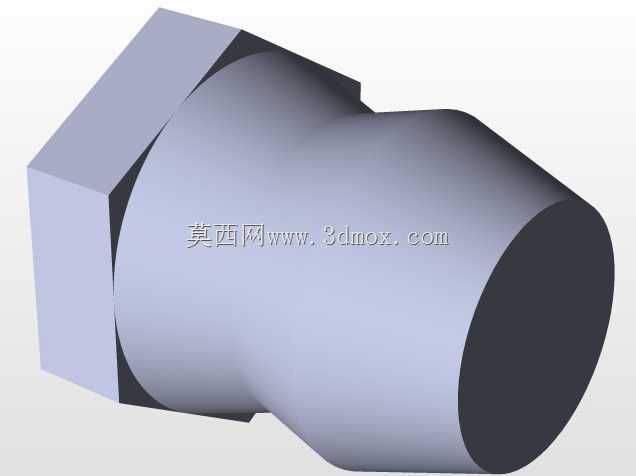

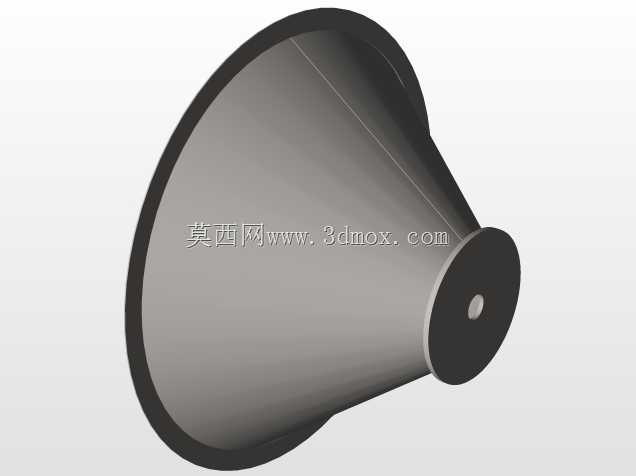

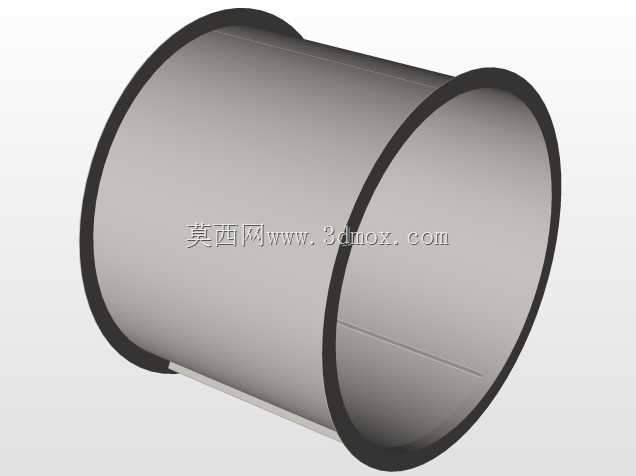

做茶机结构设计快十二年，经手的茶叶初精制线设备不下百台，这类水平茶叶调配用的三角机架，是出口茶商拼配工序里最容易被忽略但又直接影响作业稳定性的部件。很多刚入行的设计员做这类机架总爱用方管拼矩形框架，觉得加工省事，实际到了茶厂车间落地才发现问题——拼配工位往往挨着匀堆出料口，地面常年有茶毫、散落的碎茶和清洁残留的水渍，矩形框架的底部横档离地面近，很容易堆积茶渣，清洁的时候扫把伸不进去，时间长了积茶受潮发霉，反而影响成品茶的卫生指标。这个三角构型的机架设计刚好避开了这个痛点，整体采用对称三角受力结构，两根主斜撑从底部安装脚位一直延伸到顶部横梁，没有多余的横向冗余杆件，侧面完全通透，日常清洁的时候高压气枪或者扫把可以直接伸到机架下方清理，不会留卫生死角。从安装边界来看，这类机架的底部两个安装脚的开档尺寸是按照常规茶厂拼配工位的标准预留的，刚好适配1.2米宽度的物料输送带对接，顶部的安装面预留了搅拌料斗的固定孔位，不需要现场二次打孔，安装的时候直接把调配斗的连接法兰对准孔位锁紧紧固件即可，整体机架的高度刚好匹配操作人员站立作业的手肘高度，不需要额外垫高或者挖地坑，适配大部分中小型茶厂的现有车间布局。从受力设计思路来说，三角结构的力学特性本身就比矩形框架更稳定，斜撑采用的是等截面空心型材，在保证整体抗扭强度的前提下，比同规格矩形机架减重近三成，搬运的时候两个工人就能抬动，不需要动用叉车，对于经常需要调整工位布局的小型茶叶出口加工厂来说非常实用。机架的所有杆件连接位置都采用了满焊后打磨圆角的处理，没有尖锐的焊渣凸起，避免作业的时候勾挂操作人员的工作服或者盛放茶叶的布袋，表面做的是哑光喷塑处理，不容易粘茶毫，日常擦拭清洁很方便。实际应用场景里，这类机架主要承载水平式茶叶调配的搅拌组件，作业的时候搅拌轴带动拨杆翻动不同等级的茶叶原料，完成拼配混合，三角结构的重心落在两个底脚的中心连线上，即使搅拌过程中出现偏载，也不会出现机架晃动的情况，不需要额外打膨胀螺栓固定地面，对于需要临时转场作业的移动拼配工位来说适配性很强。设计的时候特意把底部的横档位置抬高到离地面25公分以上，既保证了机架整体的连接刚性，又给清洁工具留出了足够的操作空间，不会出现积茶藏污的问题，所有型材的壁厚选型是按照满载150公斤茶叶物料的载荷计算的，长期使用不会出现杆件变形的问题，对接料斗的安装面做了平面度处理，安装后搅拌轴的同轴度偏差可以控制在0.2毫米以内，避免运转的时候出现轴封漏茶的问题。
