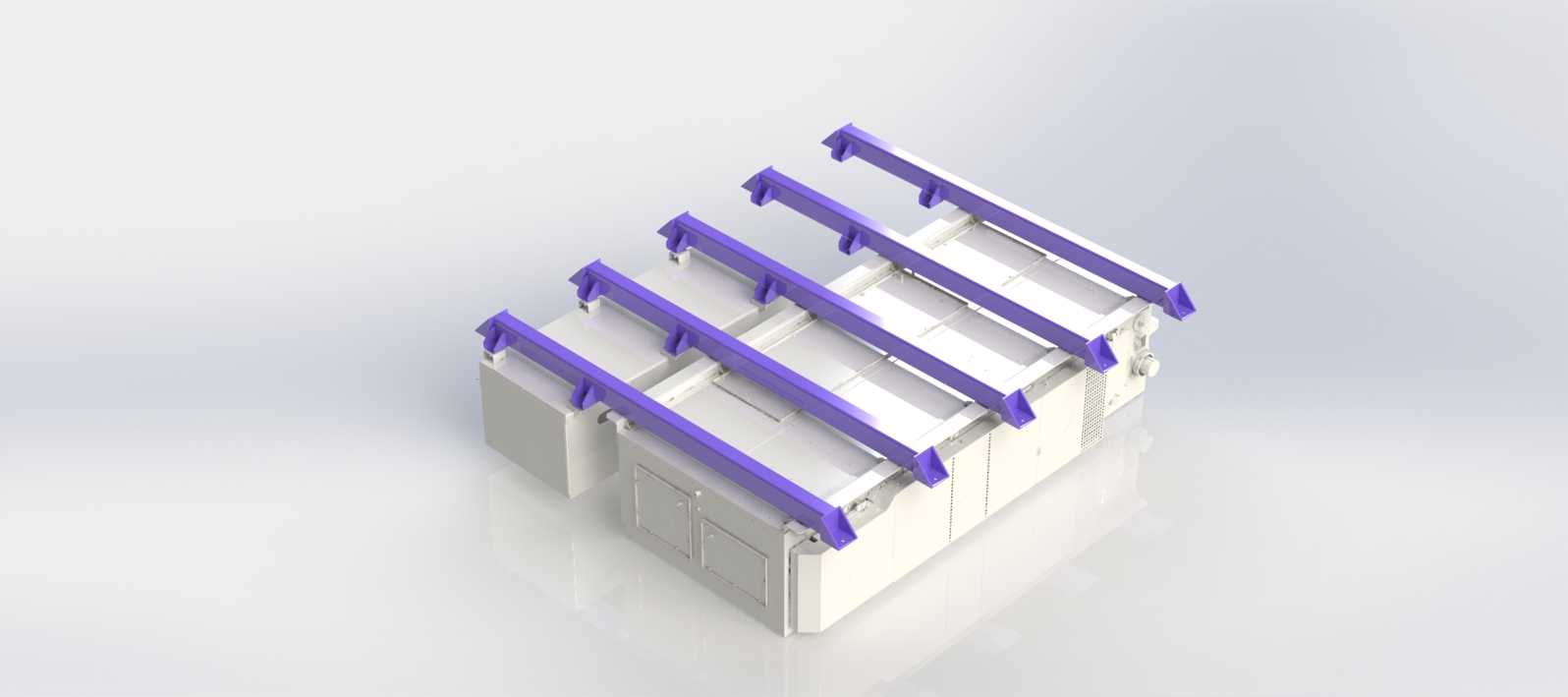

带弯曲支撑结构的铝合金地铁车体框架

城市轨道交通日常运维与新线车辆研发阶段，常需要对车体承载结构做力学仿真验证与装配干涉校验，这套带顶部弯曲支撑的地铁车体框架结构，正是面向这类工程场景搭建的三维数模，可直接用于车体静强度仿真、车内设备布局校核、管线走向预演等工作。从结构设计逻辑来看，顶部的多组纵向支撑梁特意采用了弯曲成型的截面构型，而非常规的直梁拼接结构，核心考量是利用型材弯曲后的连续受力特性，在不额外增加梁体壁厚、不提升整体自重的前提下，提升顶部框架的抗扭刚度与垂向承载能力，匹配地铁车辆运行中频繁启停、过弯时的交变载荷工况，避免直梁拼接处因应力集中出现的疲劳失效风险。材料选型上预设采用7075铝合金作为主结构用材，该材料比强度高、抗腐蚀性能适配地下段高湿的运行环境，同时重量仅为同强度钢材的三分之一左右，能有效降低车辆簧下质量，提升运行能耗表现。模型完整还原了车体侧墙的设备安装接口、顶部支撑梁的安装定位基准、底架的连接孔位布局，在装配边界上，顶部支撑梁的安装间距严格匹配常规地铁B型车的车顶设备安装尺寸，侧墙预留的柜体安装位可适配车载牵引变流器、蓄电池柜、空调机组的常规安装尺寸，底架的连接端面可直接与现有标准转向架的安装接口做匹配校验，无需额外做尺寸修正。数模中各部件的装配约束完全按照实际焊接、螺栓连接的工艺要求设置，支撑梁与侧墙顶边的连接位置预留了焊接坡口的工艺空间，底架与侧墙的连接位标注了螺栓过孔的尺寸公差，可直接导出工程图用于小比例样件的试制加工。在仿真应用层面，模型的各部件已做合理的几何简化，去除了不影响力学传递的细小倒角、工艺凸台，导入有限元分析软件后可直接划分网格，施加载荷后能准确模拟车体在满载乘客、设备安装到位后的应力分布情况，帮助设计人员快速定位应力集中区域，优化局部结构尺寸。
