工业车间立式脚踏式废料收集装置结构设计

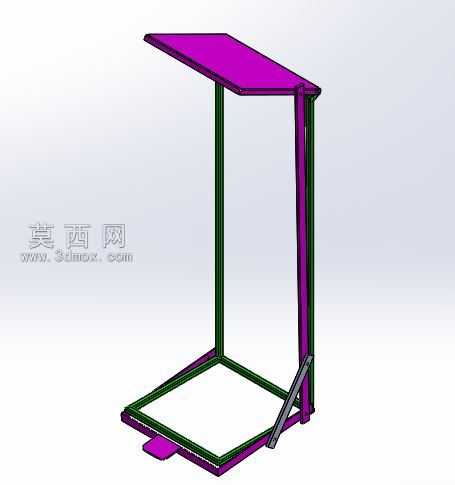

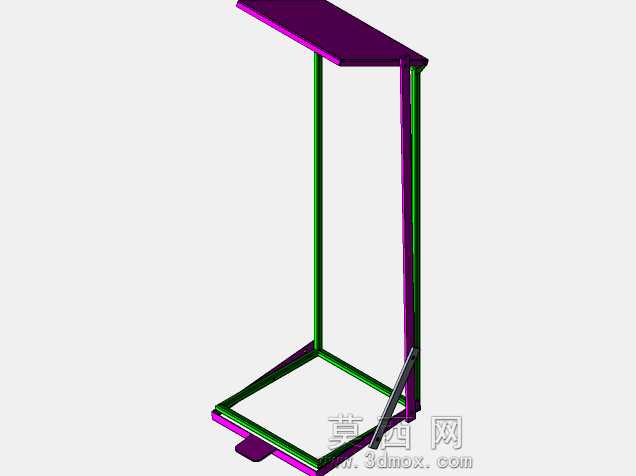

　　这套立式脚踏式废料收集装置，主要面向机械加工车间、激光切割工位、钣金打磨作业区的零散废料归集场景，解决常规敞口垃圾桶易被工件磕碰变形、废料抛投时易掉落在桶外、翻盖式收集桶需要手动掀开造成手部沾污的实际痛点。从结构组成来看，整体采用方管焊接成型的立式支撑框架，框架底部预留了标准工业废料收集箱的放置空间，顶部设置倾斜式导料盖板，盖板边缘做折边强化处理，避免钣金边缘划手，同时倾斜角度设置为32度，刚好适配操作人员站立作业时的抛投高度，不管是切割产生的边角料、打磨产生的金属碎屑，还是工位上清理的废弃包装辅料，随手抛投就能顺着导料斜面滑入下方的收集容器内，不会出现废料弹溅到地面的情况。

　　脚踏驱动机构设置在框架靠近操作人员站立侧的底部位置，采用杠杆式传动结构，踩下踏板时通过连杆带动底部的托举架抬升，方便操作人员快速更换满料的收集箱，不需要弯腰搬动卡滞在框架内的箱体，松开踏板后托举架自动回落，配合侧边的导向限位柱，保证箱体放置时不会出现偏移错位。框架的竖向支撑立柱采用4040mm规格的标准方管，壁厚设置为2mm，整体抗侧向冲击能力可以满足车间内周转车意外剐蹭的强度要求，不会出现框架变形导致导料板错位的问题。

　　从安装边界来看，整套装置的占地投影尺寸控制在600mm500mm范围内，刚好可以放置在两个加工工位中间的空隙位置，不需要额外占用主通道空间，整体高度设置为1100mm，和常规车间工位操作台的侧边高度齐平，不会遮挡操作人员的作业视线，也不会影响工位上物料的正常周转。框架底部设置四个可调式支撑脚，调节行程为20mm，可以适配车间地面不平整的安装条件，保证装置放置后不会出现晃动，导料板的位置始终保持稳定的倾斜角度。

　　设计过程中特意规避了常规废料收集装置的几个常见问题：一是取消了传统的翻盖结构，避免翻盖转轴处卡入金属碎屑导致翻盖卡滞无法开合的问题，无遮挡的导料入口也能提升操作人员抛投废料的便利性，减少废料随手丢弃在地面的情况；二是框架底部没有设置全封闭的围板，一方面可以减轻整体结构重量，方便根据工位调整需求挪动装置位置，另一方面操作人员可以直观看到内部收集箱的废料填充高度，及时更换满料箱体，避免废料堆积过高从导料口溢出；三是所有钣金件的外露边缘都做了卷边处理，焊接位置全部打磨平滑，没有尖锐的毛刺棱角，避免车间人员走动时被剐蹭受伤。

　　在激光切割工位应用时，这套装置可以直接放置在切割设备的出料侧旁边，操作人员分拣完合格工件后，剩余的边角料可以直接推入导料口，不需要转身走到较远的垃圾桶位置，能有效减少无效的动作浪费，提升工位作业效率。在焊接打磨工位使用时，导料板表面可以额外铺设耐磨橡胶垫，避免金属碎屑直接刮擦钣金表面造成涂层脱落，延长装置的使用寿命。框架的后侧设置有两个挂孔，可以根据使用需求挂载小型的清扫工具或者分类收集盒，用来归集焊条头、砂轮片残块这类需要单独分类的废弃物料，进一步拓展装置的使用功能。

　　整套结构没有复杂的传动部件，日常维护只需要定期检查脚踏连杆的铰接点是否有卡滞，适当添加润滑脂即可，不需要频繁更换易损件，整体制造成本较低，适合批量加工后在车间各个工位布设，能有效改善车间作业现场的废料归集管理水平，减少地面散落的废料带来的滑倒、扎伤等安全隐患。
