敞口式钣金承托料盘结构设计

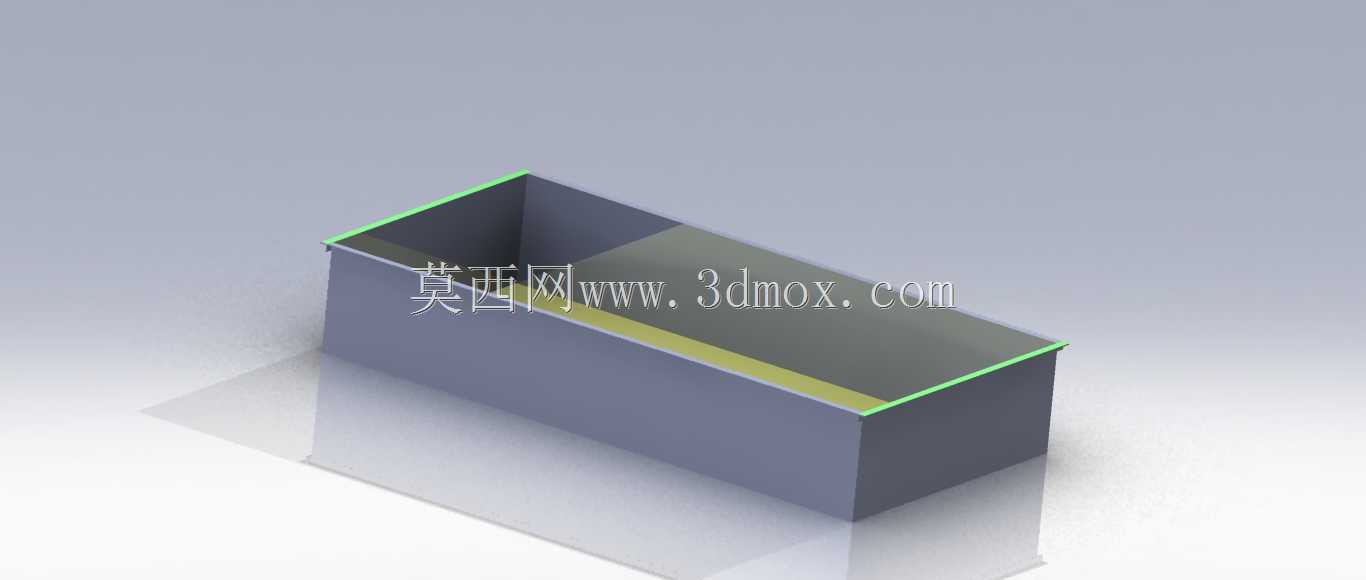

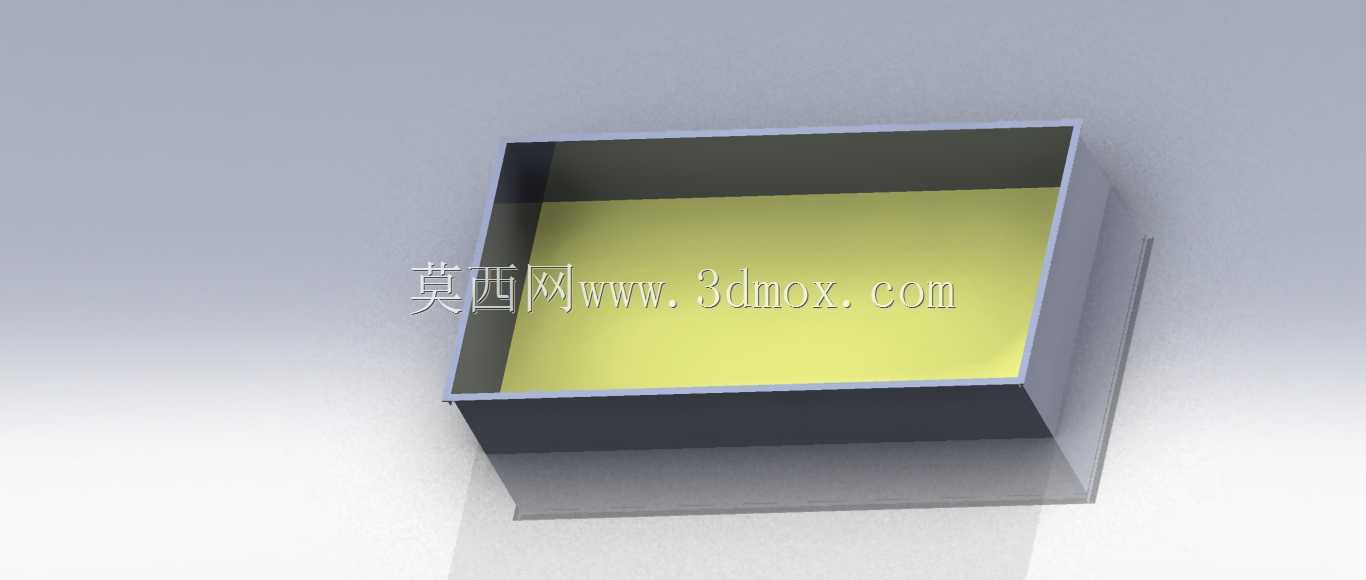

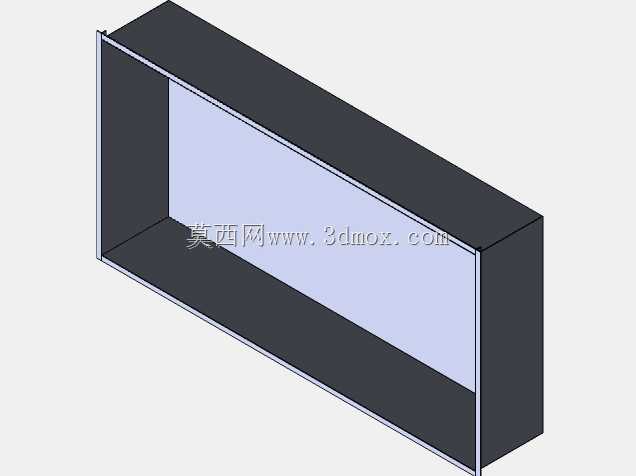

这类敞口钣金托盘在车间物料周转、轻型工件临时存放、生产线工位集料环节应用十分普遍，相比注塑托盘具备更高的抗冲击性能，遇到尖锐金属工件剐蹭也不容易出现开裂破损，适配多数机加工车间、装配流水线的常规物料承载需求。设计时优先采用等厚薄板折弯成型工艺，整体为无额外焊接拼接的一体化折弯结构，四个侧边通过折弯止裂槽处理避免成型时板材开裂，相邻侧边的连接位置采用钣金常用的扣合压边结构，不需要额外加装角码固定就能保证整体结构刚度，减少后续焊接、打磨的工序量，适配批量钣金冲压折弯的生产节奏。托盘内部底面为平整平面，没有额外的凸起加强筋，避免存放小型零件时出现卡料、积屑难以清理的问题，侧边高度根据常规小型工件的堆叠高度设置，既保证工件堆叠时不会从侧边滑落，也不会因为侧边过高导致取放工件时卡手。整体外形为规则矩形结构，四个外角做小圆弧倒角处理，避免周转过程中锐角划伤操作人员，安装边界适配常规的物料架层板间距，也可以直接堆叠放置，堆叠时侧边的折弯翻边可以起到定位作用，上下托盘不会出现横向滑移。托盘的侧壁采用垂直向内微收的折弯角度，一方面是提升侧壁的抗变形能力，满载工件搬运时侧壁不会因为物料挤压向外胀开变形，另一方面空盘堆叠时可以互相嵌入，减少空盘存放的占用空间。底面与侧边的折弯过渡位置预留了微小的排水排屑间隙，日常清理时残留的切削液、金属碎屑可以顺着间隙流出，不会在盘底积留造成锈蚀。这类钣金托盘不需要额外的表面处理也能在常规干燥车间环境使用，如果是在潮湿工况下使用，也可以在成型后做喷塑或者镀锌处理提升防锈能力，整体结构没有易损部件，长期使用出现局部变形也可以通过钣金校正修复，使用寿命远高于普通塑料托盘。在生产线工位使用时，这类托盘可以直接放置在工作台面，也可以配合工位架的层板使用，承载范围覆盖多数小型五金零件、组装半成品、工装辅具的存放需求，侧壁没有额外的镂空结构，存放细小螺丝、垫片类零件时不会出现漏料问题。
