大型连续式谷物烘干处理设备结构设计

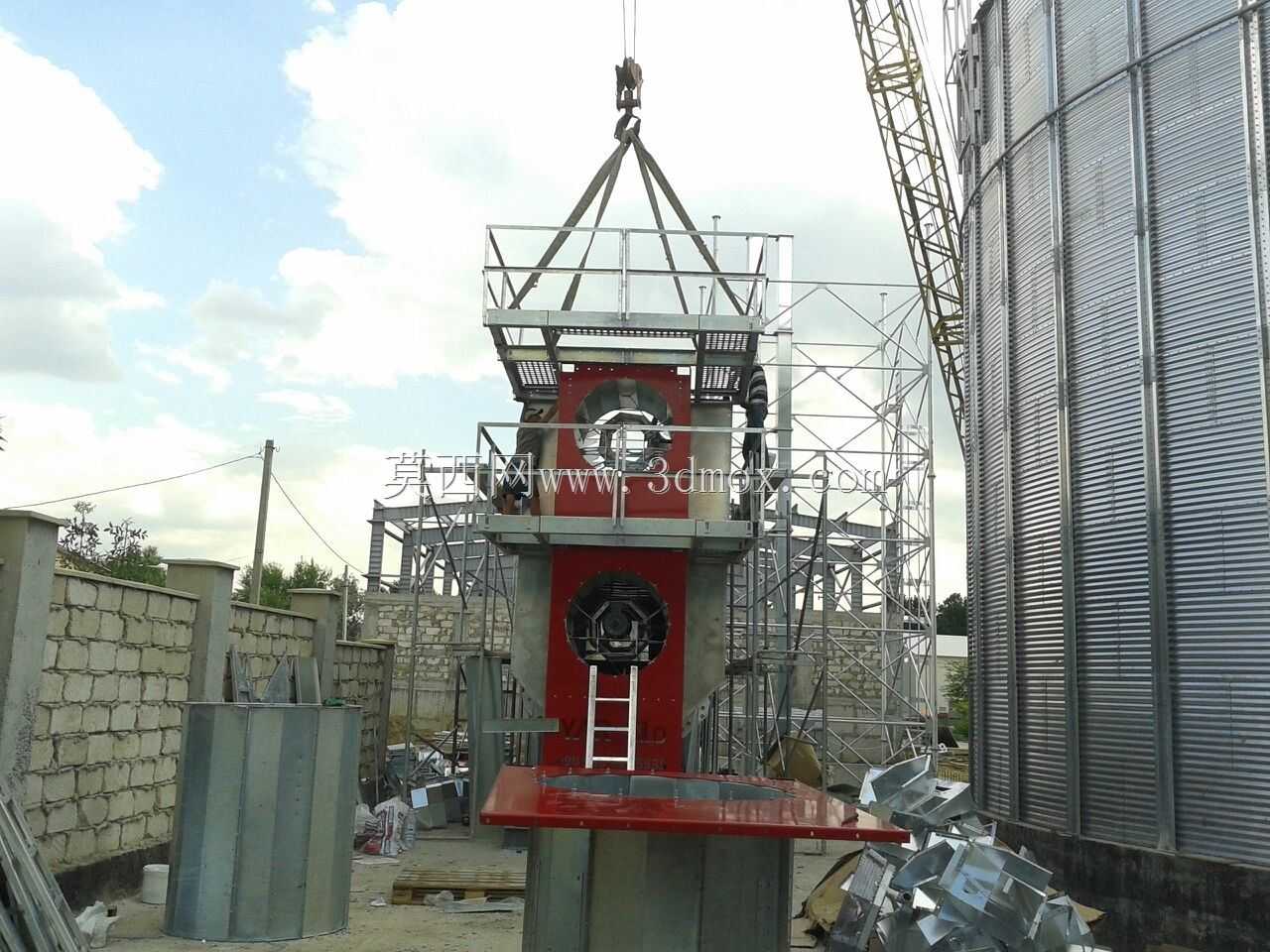

这套连续式谷物烘干设备的三维结构，主要面向粮食收储站点、规模化种植合作社、农产品加工前端原料处理工段使用，可完成玉米、小麦、水稻、豆类等多种颗粒状谷物的降水干燥作业，解决收获期谷物含水率过高无法安全存储、易发生霉变发芽的生产痛点。从整体结构布局来看，设备采用模块化分段式设计，主体塔架采用型钢焊接框架结构，外部覆板采用镀锌波纹板做密封防护，既能够降低设备自重，也可减少户外使用过程中的锈蚀损耗，整套设备的安装边界需要预留出进料输送、出料输送、热风管路、除尘管路的对接空间，设备主体旁侧预留的检修通道宽度不小于1.2米，可满足日常运维时人员通行、易损件更换的操作需求。设备的功能段从上到下依次分为储料段、缓苏段、干燥段、冷却段、出料段，其中干燥段采用错流通风结构，热风从两侧进风道进入料层，穿透谷物层后携带蒸发的水汽从排潮风道排出，这种结构可保证不同位置的谷物受热均匀，避免局部过热导致的粮食品质下降；缓苏段的设计是为了让谷物颗粒内部的水分逐步向外扩散，减少连续高温烘干带来的颗粒爆腰率，尤其针对玉米、水稻这类颖壳较薄或淀粉含量高的粮食品类，合理的缓苏段高度可直接降低烘干过程中的粮食破损率。在设计这套设备的三维结构时，需要重点考量风室的密封性、料流的均匀性，避免出现局部料层过薄导致的热风短路，或是料层过厚导致的降水不均问题；出料机构采用变频控制的排料轮结构，可根据不同谷物的初始含水率、目标含水率调整设备内的粮流速度，匹配不同的烘干产能需求。设备配套的热风系统可对接燃煤热风炉、生物质热风炉、天然气热风炉等多种热源形式，用户可根据自身场地的能源条件灵活选配，设备顶部的储料段设置有料位检测结构，可与前端的进料输送设备做联动控制，实现进料、烘干、出料的连续化作业，无需人工频繁干预设备运行状态。从安装维度来看，整套设备的主体高度根据单批次处理量的不同有多个规格，选型时需要结合场地的地坪承载能力做基础施工，主体框架的固定需要做预埋螺栓处理，避免户外大风天气下设备出现晃动偏移；设备旁侧的爬梯、检修平台均采用防滑格栅板设计，护栏高度符合安全作业规范，可保障运维人员的操作安全。
