液压回转式抓木夹爪机械臂结构设计

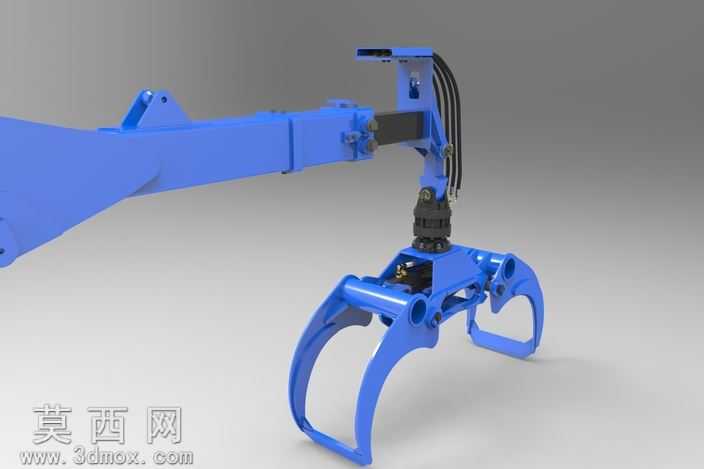

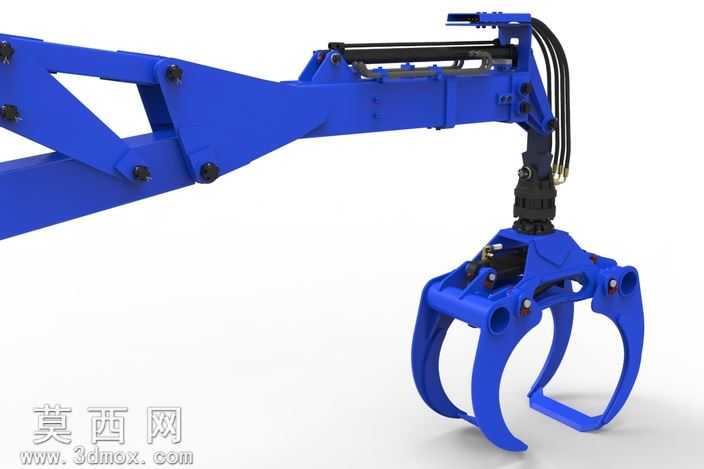

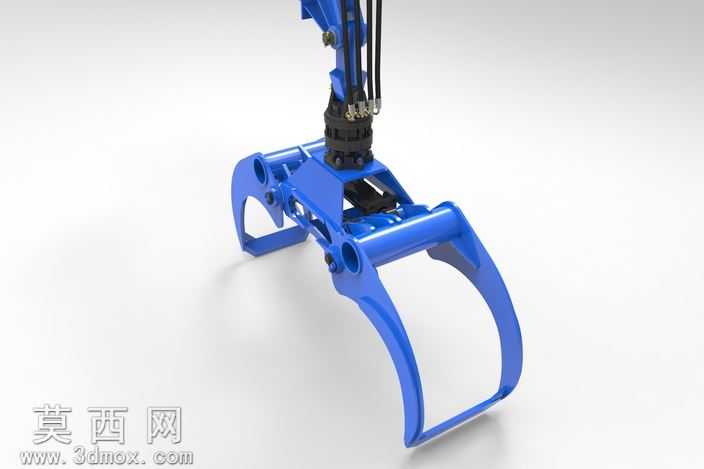

本作品为液压驱动的回转式抓料夹爪机械臂三维建模成果，建模过程中严格遵循工程机械液压属具的实际设计逻辑，对整体结构进行1:1比例还原。首先完成机械臂臂体的结构搭建，采用箱型折弯臂架结构，对臂节之间的铰接销轴、连接螺栓、加强筋板进行独立建模，还原臂体折叠伸缩的运动铰接关系，确保各臂节的转动角度范围符合实际作业工况的行程要求。其次对臂端的回转驱动机构进行精细化建模，还原液压回转接头的油路排布、液压管路的走线固定结构，将高压液压油管的管夹固定位置、管路弯曲半径按照实际液压系统的布管规范进行设计，避免管路干涉臂体转动。夹爪部分采用双弧面爪齿结构，建模时对爪齿的铰接转轴、同步联动连杆、驱动液压缸的安装座进行单独零件建模，还原夹爪开合时的连杆同步运动逻辑，确保爪齿闭合时能够形成稳定的环抱夹持空间，适配木材、管材等多种柱状物料的抓取需求。材质渲染阶段，臂体主体采用工程亮蓝色金属漆材质，还原工程机械常用的涂装质感，铰接销轴、螺栓等连接件采用发黑处理的金属材质，液压管路采用黑色橡胶材质搭配金属管接头，液压缸缸筒采用抛光金属材质、活塞杆采用镀铬亮面材质，通过材质区分清晰展现各部件的功能属性。设计过程中重点验证了各运动部件的干涉情况，对臂体折叠、夹爪开合、回转机构旋转的全行程进行运动仿真校验，确保各部件在极限作业位置不会发生碰撞，同时对铰接点的受力位置进行结构加强，在臂体应力集中区域添加三角加强筋结构，兼顾结构强度与整体轻量化要求。整体模型装配逻辑清晰，各零件的配合关系符合实际机械装配工艺，能够直观展现液压抓料臂的完整工作原理与结构组成。
