汽车排气系统分庭消音组件三维设计

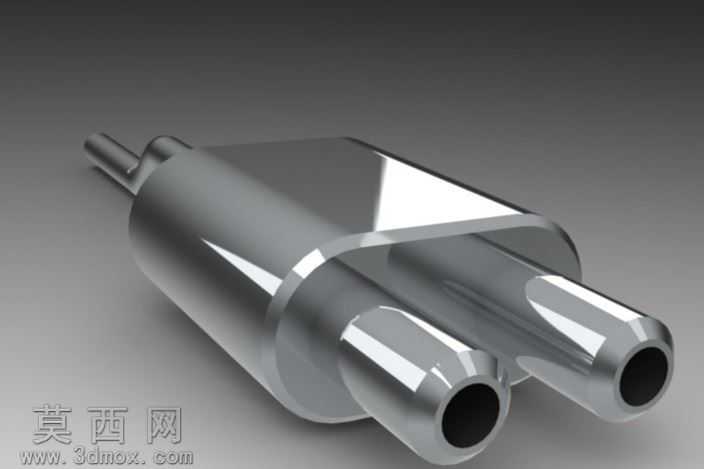

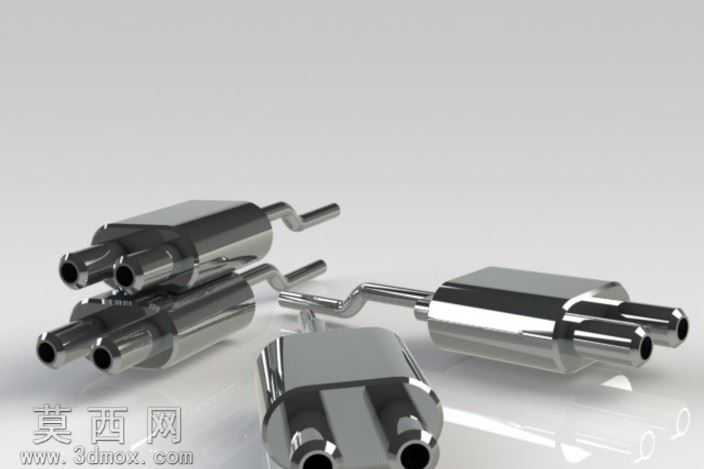

本次设计的是汽车排气系统分庭消音组件，建模阶段以排气系统的气流分流逻辑为核心依据，先通过草图绘制确定各腔体的基础轮廓，精准划分进气端、分流腔、消音腔与出气端的比例关系，保证气流进入组件后可顺畅分流至不同通路，避免出现气流紊流导致的排气背压过高问题。建模过程中对各腔体的连接过渡段做了圆角处理，既减少气流通过时的阻力，也能降低应力集中风险，提升组件的结构耐用性。材质设置上，整体采用汽车排气系统常用的镀铬金属材质，通过调整材质的反射率、粗糙度参数，还原金属表面的高光亮面质感，同时在腔体接缝、管口边缘处做了细微的磨损质感处理，让渲染效果更贴近真实工业产品的使用状态，避免模型呈现过于理想化的塑料感。结构设计上，采用双出气管路的分庭布局，每个独立腔体对应一组进出气通路，腔体内部预留了消音结构的安装空间，可根据不同车型的排气需求搭配对应的消音填充物，兼顾排气效率与降噪效果；进气端的弯管角度经过反复调整，适配常见的汽车底盘排气布局，减少安装时的管路弯折需求，出气端的管口做了收边处理，既提升外观精致度，也能避免管口边缘的应力开裂问题。渲染阶段采用影棚级的布光方案，通过多盏柔光箱从不同角度打光，突出金属表面的光影层次，清晰展现组件的曲面轮廓与结构细节，背景选用中性灰色调，让金属材质的质感表现更加突出，同时通过阴影调整强化组件的立体感，完整呈现出排气分庭组件的工业设计美感与结构合理性。整个设计过程围绕汽车排气系统的实际使用需求展开，在保证结构强度与排气性能的基础上，兼顾了组件的外观质感，可作为汽车排气系统改装、相关零部件教学演示的参考模型。
