弯臂式铰接支座结构设计方案

该弯臂铰接支座属于设备传动链路里的中间支撑连接件，常见于轻工输送线、小型工装夹具、非标自动化设备的摆臂机构中，用来承接两端销轴的回转动作，把直线驱动的推力转化为摆角输出，也可作为手动操作机构的传力臂，在工位切换、压头避让、料道挡停这类工况里承担载荷传递作用。

从结构布局来看，零件两端分别设置同轴通孔，上端孔内径25mm、外圆50mm，下端孔内径16mm、外圆30mm，两孔中心的直线跨距为100mm，中间通过R46与R20两段相切圆弧过渡，既避开了周边部件的运动包络，也让传力路径顺着臂身走向分布，减少直角转折带来的应力集中。臂身靠近上端孔的位置预留了厚度12mm的平直安装段，对应剖视图A-A可见，该段总宽50mm，单侧凸台厚度3mm，安装孔中心距端面57mm，可直接贴合设备立板完成锁附，不需要额外加装调整垫片。

设计阶段优先校核了销轴配合面的比压，两端孔的长度均匹配对应销轴的剪切强度要求，臂身截面在弯曲段做了等强度收窄，既控制整体重量，也保证100N·m级别扭矩下的形变处于允许范围。下端孔侧延伸出长度75mm的平直限位边，当摆臂转到极限角度时，该边可与设备上的定位挡块贴合，实现3°小角度的硬限位，避免回转过位造成驱动件过载。

安装边界方面，零件整体最大外廓尺寸控制在100mm高度、75mm宽度以内，回转过程中臂身最外侧扫掠半径不超过60mm，在紧凑的设备腔体内也能完成布置。上端安装面的平面度要求控制在0.05mm以内，保证锁附后臂身不会出现偏摆，两端孔的平行度公差设定为0.03mm，防止销轴装入后出现卡滞、单侧磨损过快的问题。臂身表面未设置多余装饰结构，所有棱边均做R2倒钝处理，既避免装配时划伤操作人员，也消除了热处理环节的锐边开裂隐患。

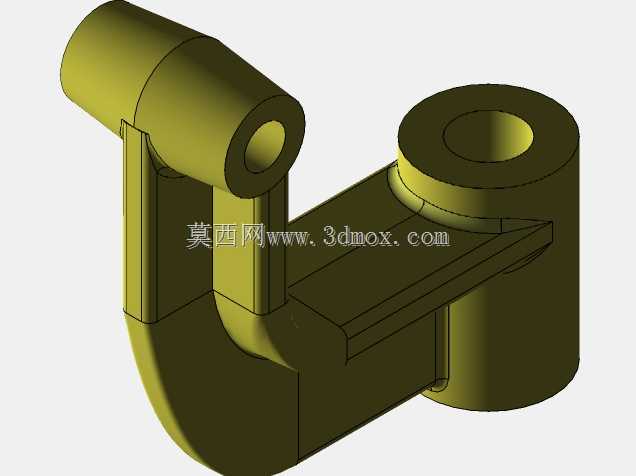

这类零件在实际选型时，可根据现场负载调整臂身厚度，当前结构适配常规中小型自动化设备的摆臂需求，对应的三维建模过程完整还原了图纸上的所有倒角、孔位与截面特征，可直接用于后续的工程图导出、干涉校验以及运动仿真分析，帮助设计人员快速完成机构的整体匹配验证。
